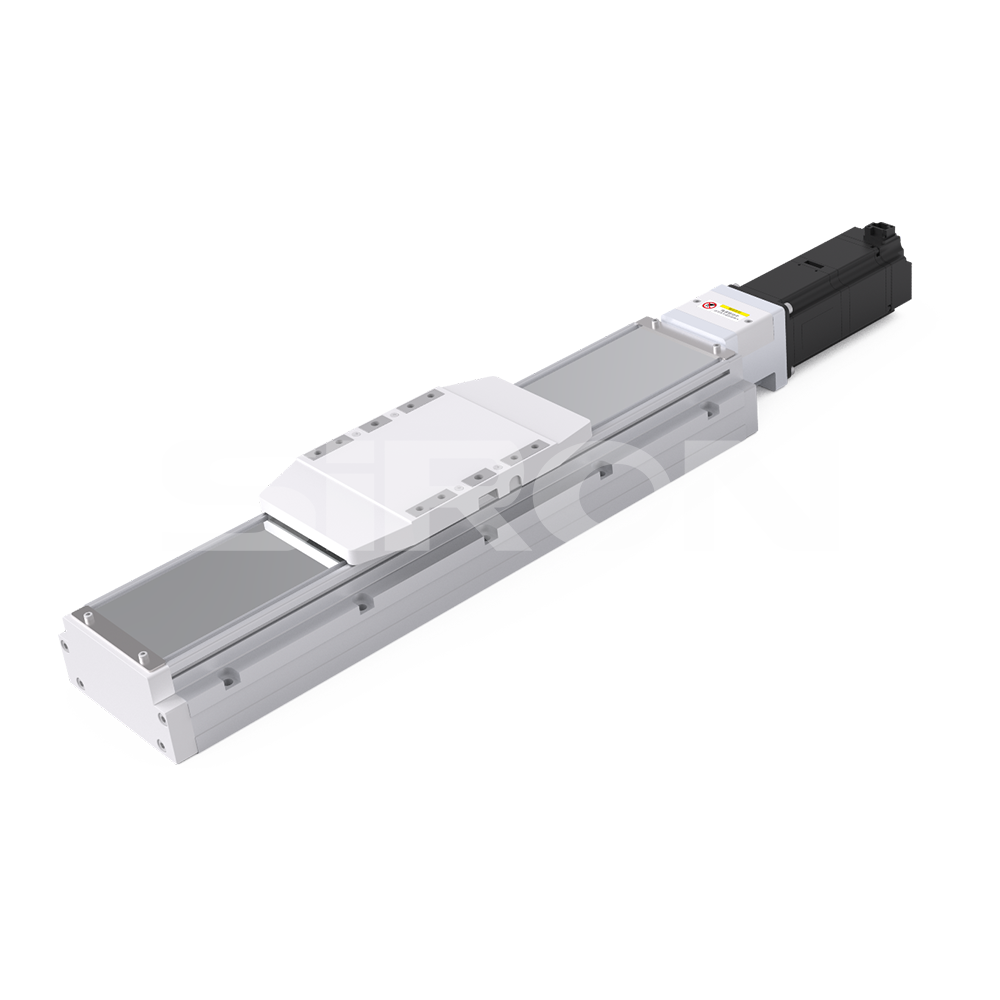

Siron M304（C）嵌入式球螺钉经济模块

关于选择

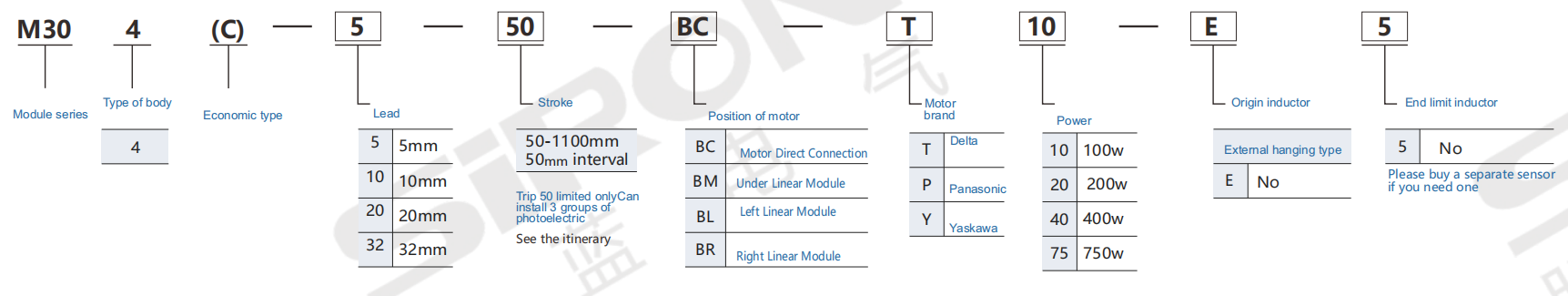

选择示例：M304（C）-5-50-BC-T10B-E5是M304（C）系列，铅范围5mm，中风50，Motor Direct Connection，Motor Direct Connection，Delta 100W带有制动

注意：如果您需要其他样式，请咨询我们的销售人员。原点传感器：选择冲程50mm的极限：（1）应将原点类型限制放置在不同的侧面，（2）应安装在幻灯片座的两侧；

产品规格

项目			规格
规格	可重复性（mm）		±0.01
	滚珠铅（MM）		5	10	20	32
	最大速度（mm/s）		250	500	1000	1600
	最大有效载荷（kg）	水平的	110	88	40	30
		垂直的	33	22	10	8
	额定推力（n）		1388	694	374	218
	中风俯仰（mm）		50〜1200mm/50mm           间隔
sarts	交流伺服电机输出（W）		400
	BAL SERWO（MM）		C7中16
	耦合（mm）		10×14
	家庭传感器	外部	EE-SX674（NPN）EE-SX674P（PNP） PM-Y45（NPN）PM-Y45P（PNP）

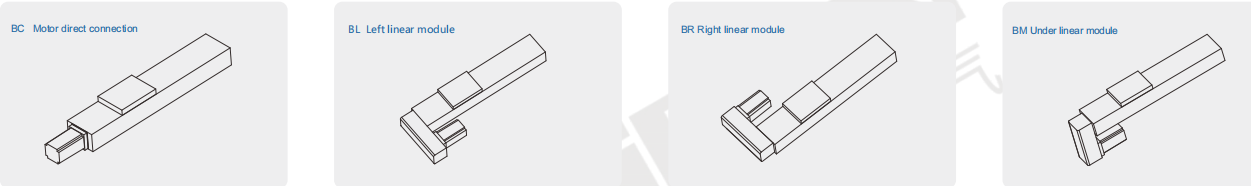

安装方法

适用电机品牌

品牌	电机标志         是否刹车	电机容量	电压	电机模型	电压
三角洲	无刹车（卧式）	400	220	ECMA-C20604RS	ASD-B2-0421-B
	T 带刹车（立式）	400	220	ECMA-C20604SS	ASD-B2-0421-B
松下	无刹车（水平式）	400	220	MHMF042L1U2M	MBDLN25SG
	P 带刹车（立式）	400	220	MHMF042L1V2M	MBDLN25SG
Yaskawa	Nobrakes（卧式）	400	220	SGM7J04AFC6S	SGD7S2R8A00A002
	Y 带刹车（立式）	400	220	SGM7J04AFC6E	SGD7S2R8A00A002

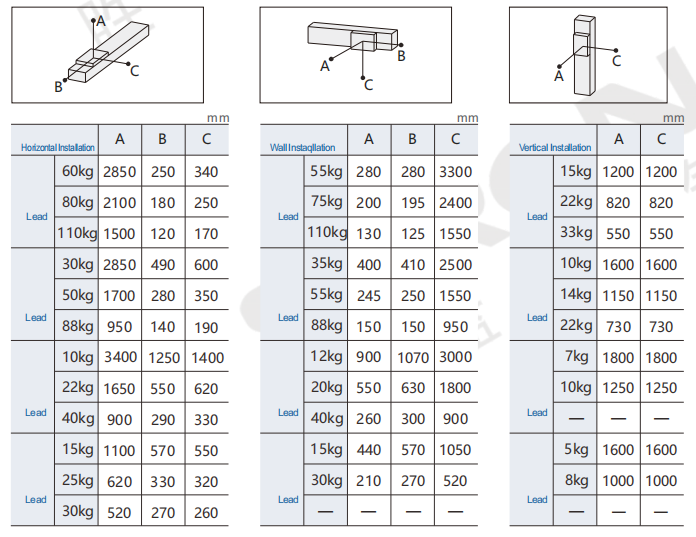

允许悬伸量

静载荷力矩

我的	606
国会议员	606
先生	1168

扭矩表示的数据代表重心。

在标准化使用条件下，产品使用寿命可达10000公里。

使用倒吊葫芦时不能遵循标准规范。

如果您有任何需求，请咨询我们的销售人员

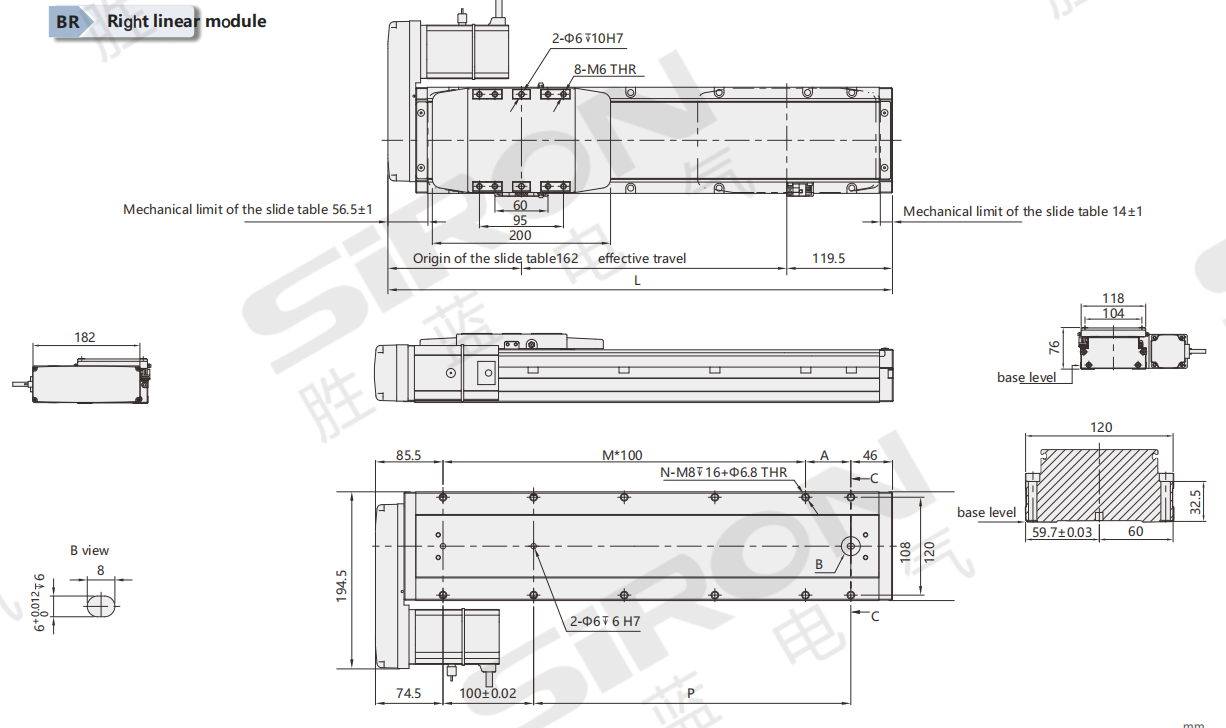

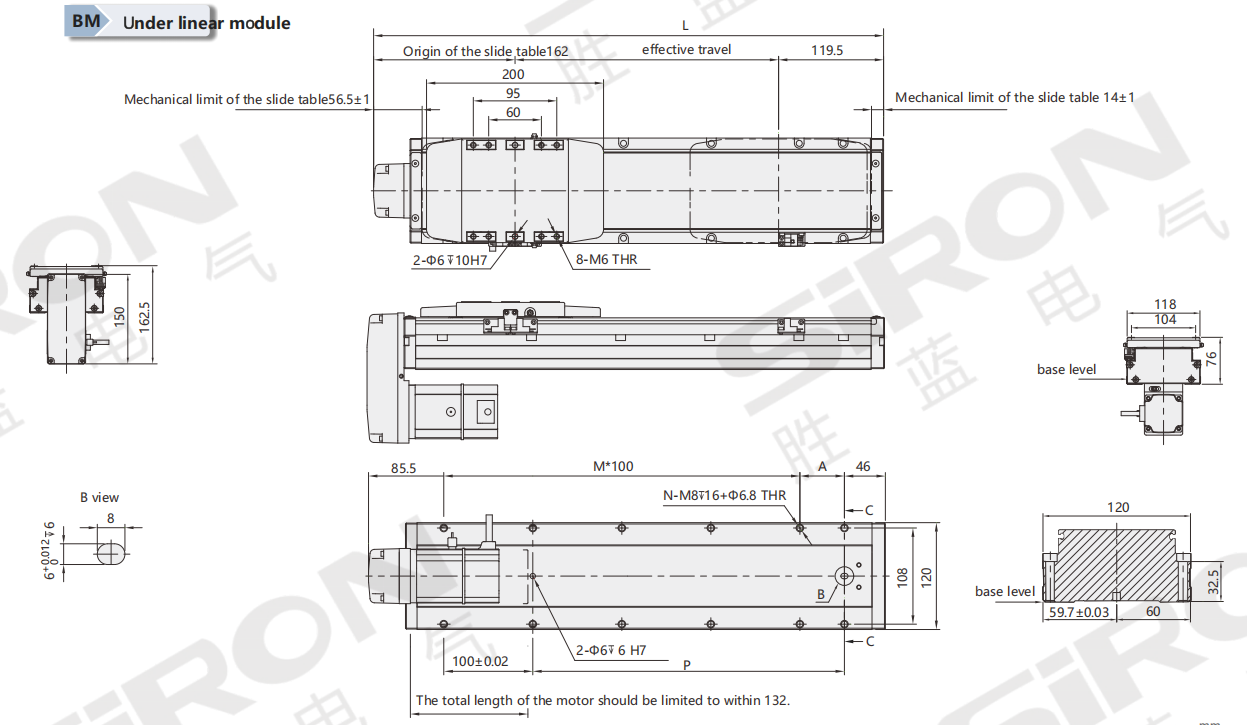

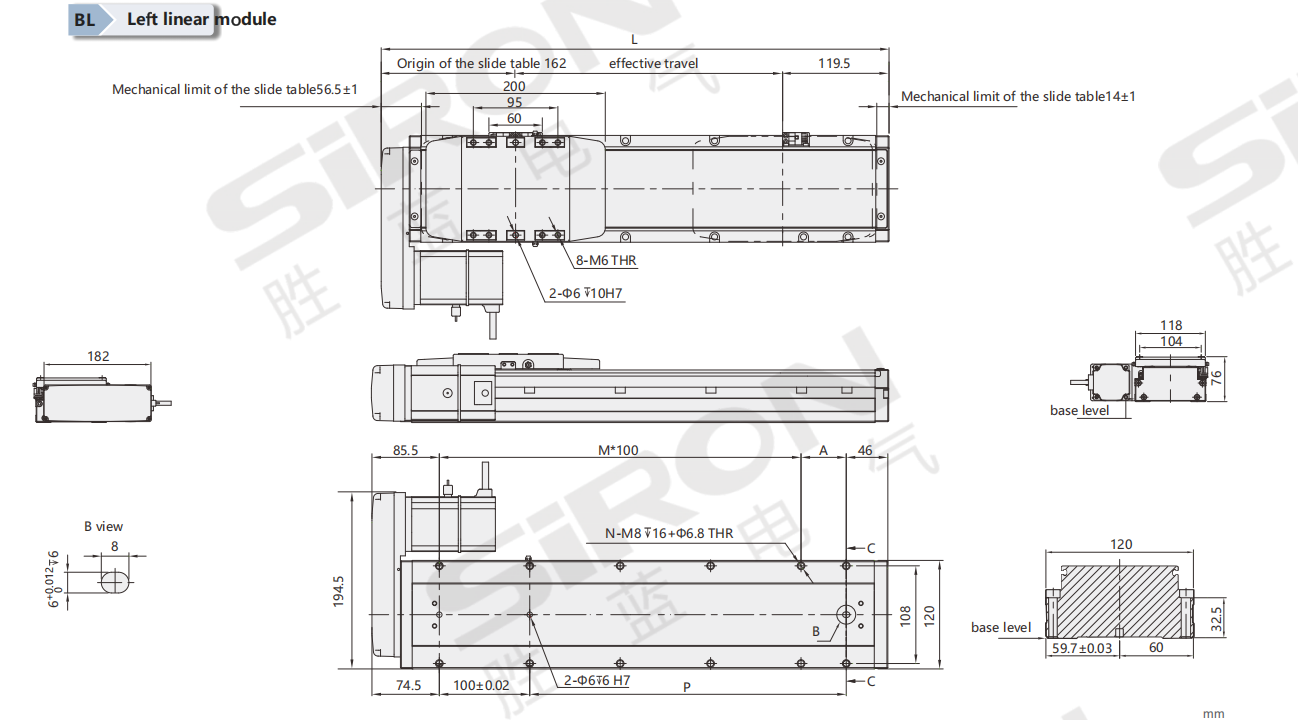

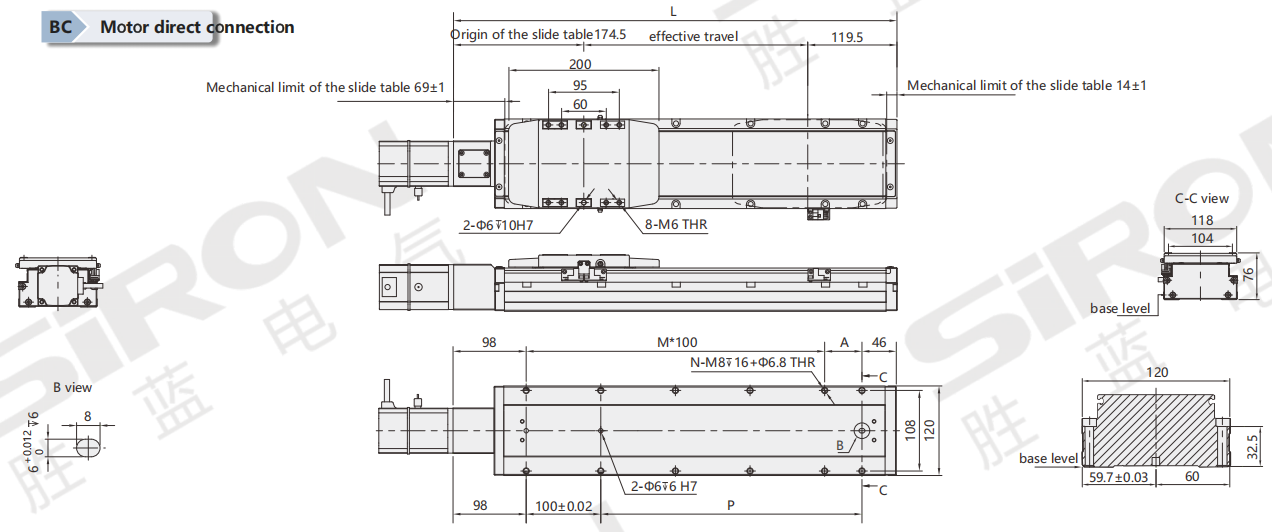

通用尺寸图

中风	50	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050	1100	1150	1200
L	344	394	444	494	544	594	644	694	744	794	844	894	944	994	1044	1094	1144	1194	1244	1294	1344	1394	1444	1494
A	100	50	100	50	100	50	100	50	100	50	100	50	100	50	100	50	100	50	100	50	100	50	100	50
M	1	2	2	3	3	4	4	5	5	6	6	7	7	8	8	9	9	10	10	11	11	12	12	13
N	6	8	8	10	10	12	12	14	14	16	16	18	18	20	20	22	22	24	24	26	26	28	28	30
P	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050	1100	1150	1200	1250
重量（公斤）	5.05	5.4	5.75	6.1	6.45	6.8	7.15	7.5	7.85	8.2	8.55	8.9	9.25	9.6	9.95	10.3	10.65	11	11.35	11.7	12.05	12.4	12.75	13.1

中风	50	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050	1100	1150	1200
L	331.5	381.5	431.5	481.5	531.5	581.5	631.5	681.5	731.5	781.5	831.5	881.5	931.5	981.5	1031.5	1081.5	1131.5	1181.5	231.5	1281.5	1331.5	1381.5	1431.5	1481.5
A	100	50	100	50	100	50	100	50	100	50	100	50	100	50	100	50	100	50	100	50	100	50	100	50
M	1	2	2	3	3	4	4	5	5	6	6	7	7	8	8	9	9	10	10	11	11	12	12	13
N	6	8	8	10	10	12	12	14	14	16	16	18	18	20	20	22	22	24	24	26	26	28	28	30
P	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050	1100	1150	1200	1250
重量（公斤）	5.25	5.6	5.95	6.3	6.65	7	7.35	7.7	8.05	8.4	8.75		9.45	9.8	10.15	10.5	10.85	11.2	11.55	11.9	12.25	12.6	12.95	13.3

中风	50	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050	1100	1150	1200
L	331.5	381.5	431.5	481.5	531.5	581.5	631.5	681.5	731.5	781.5	831.5	881.5	931.5	981.5	031.5	1081.5	1131.5	1181.5	231.5	1281.5	1331.5	1381.5	431.5	1481.5
A	100	50	100	50	100	50	100	50	100	50	100	50	100	50	100	50	100	50	100	50	100	50	100	50
M	1	2	2	3	3	4	4	5	5	6	6	7	7	8	8	9	9	10	10	11	11	12	12	13
N	6	8	8	10	10	12	12	14	14	16	16	18	18	20	20	22	22	24	24	26	26	28	28	30
P	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050	1100	1150	1200	1250
重量（公斤）	5.25	5.6	5.95	6.3	6.65	7	7.35	7.7	8.05	8.4	8.75	9.1	9.45	9.8	10.15	10.5	10.85	11.2	11.55	11.9	12.25	12.6	12.95	13.3

中风	50	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050	1100	1150	1200
L	331.5	381.5	431.5	481.5	531.5	581.5	631.5	681.5	731.5	781.5	831.5	881.5	931.5	981.5	1031.5	081.5	1131.5	1181.5	231.5	1281.5	331.5	381.5	1431.5	481.5
A	100	50	100	50	100	50	100	50	100	50	100	50	100	50	100	50	100	50	100	50	100	50	100	50
M	1	2	2	3	3	4	4	5	5	6	6	7	7	8	8	9	9	10	10	11	11	12	12	13
N	6	8	8	10	10	12	12	14	14	16	16	18	18	20	20	22	22	24	24	26	26	28	28	30
P	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050	1100	1150	1200	1250
重量（公斤）	5.25	5.6	5.95	6.3	6.65	7	7.35	7.7	8.05	8.4	8.75	9.1	9.45	9.8	10.15	10.5	10.85	11.2	11.55	11.9	12.25	12.6	12.95	13.3
