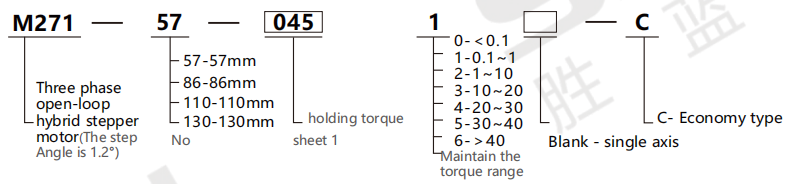

关于选择
选择示例：M271-57-0451-C代表M271系列三相开放环混合踏板电动机， 框架尺寸为57mm，保持扭矩为0.45nm，单轴和经济类型
| 0.45nm ～50n.m | ||||||||
代码 | 045 | 09 | 15 | 20 | 30 | 40 | 60 | 80 |
扭矩 | 0.45nm | 0.9nm | 1.5nm | 2.0nm | 3.0nm | 4.0nm | 6.0nm | 8.0nm |
代码 | 10 | 12 | 15 | 16 | 20 | 28 | 35 | 50 |
扭矩 | 10n.m | 12n.m | 15n.m | 16n.m | 20n.m | 28n.m | 35n.m | 50n.m |
电气性能
| 项目 | 范围 | 项目 | 范围 |
| 步距角精度 | ±5%（同步） | 耐电压 | 500V AC1分钟 |
| 电阻精度 | ±10%(20℃) | 径向游戏 | 最大0.02mm(450g负载) |
| 电感精度 | ±20%(1KHZ) | 轴向播放 | 最大0.08mm(450g负载) |
| 温升 | 80C max（额定电流，2个连接） | 绝缘抗性 | 100MΩ，500VDC |
| 环境温度 | -20℃~50℃ |

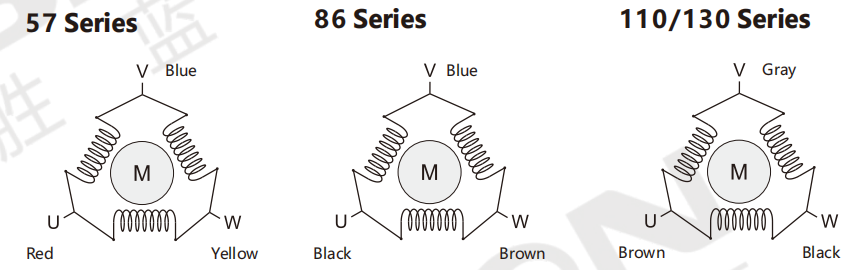

接线图
规格

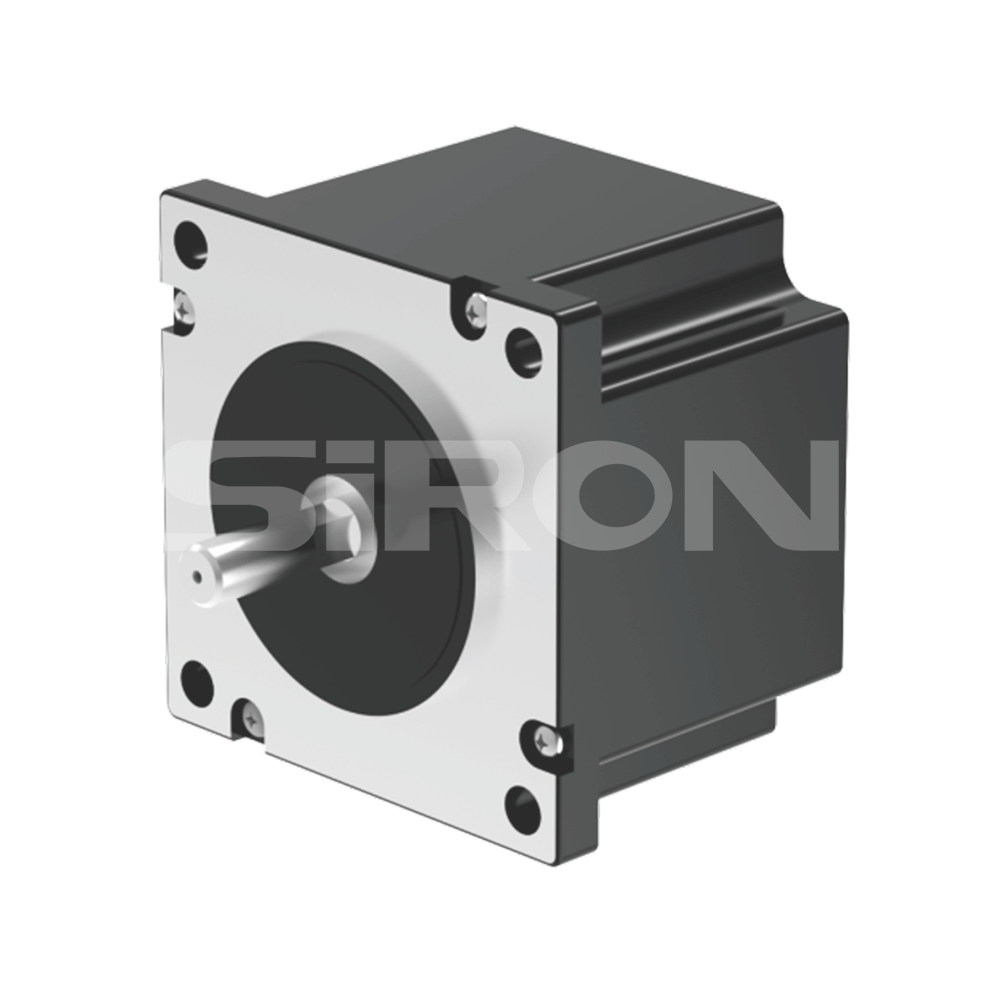

ⅰ.57系列
| 机器基数 | 57系列 | |||
| 模型 | M271-57-0451-C | M271-57-091-C | M271-57-152-C | M271-57-202-C |
| 适配器驱动器 | M281-580-C | |||
| Stepangle | 1.2° | |||
| 保持扭矩 | 0.45 | 0.9 | 1.5 | 2.0 |
| 每个阶段的位置 | 5.2 | 5.6 | 5.8 | 5.8 |
| 每一个抗逆势 | 0.242 | 0.24 | 0.29 | 0.376 |
| 每个电感 | 0.22 | 0.267 | 0.39 | 0.5 |
| 力矩惯性 | 100 | 220 | 380 | 530 |
| 铅线的数量 | 3 | |||
| 韦亚特 | 0.5 | 0.75 | 1.1 | 1.57 |
| 身体Lenath | 41 | 54 | 76 | 100 |
| 轴直径D（mm） | φ6.35 | φ8 | φ8 | φ8 |
| 轴扩展（mm） | 安装法兰0.5×10 | 安装法兰0.5x10 | 密钥3x15 | 密钥3x15 |
| 轴长（mm） | 21 | |||
| 马克斯 | 75N（距法兰20毫米） | |||
| 最大力量 | 15n | |||

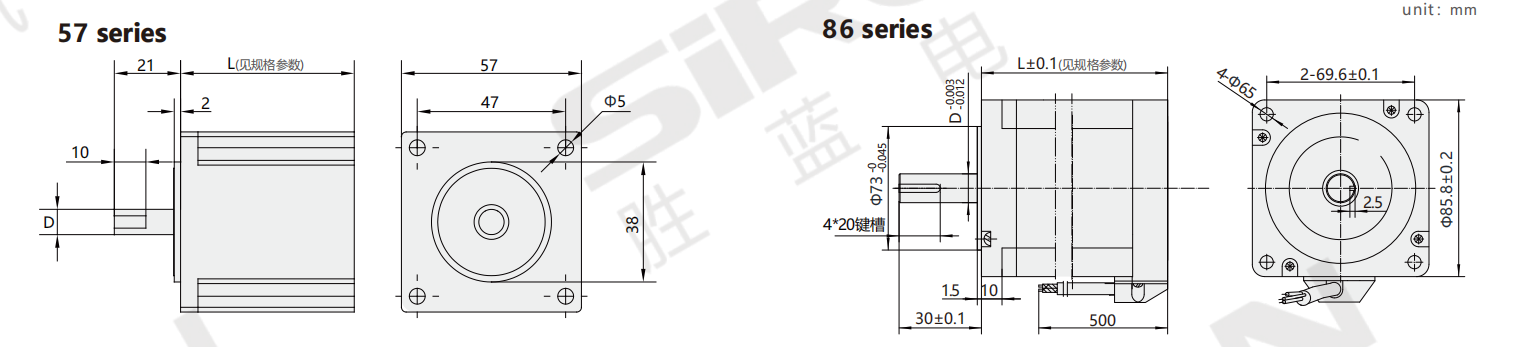

Dimensions

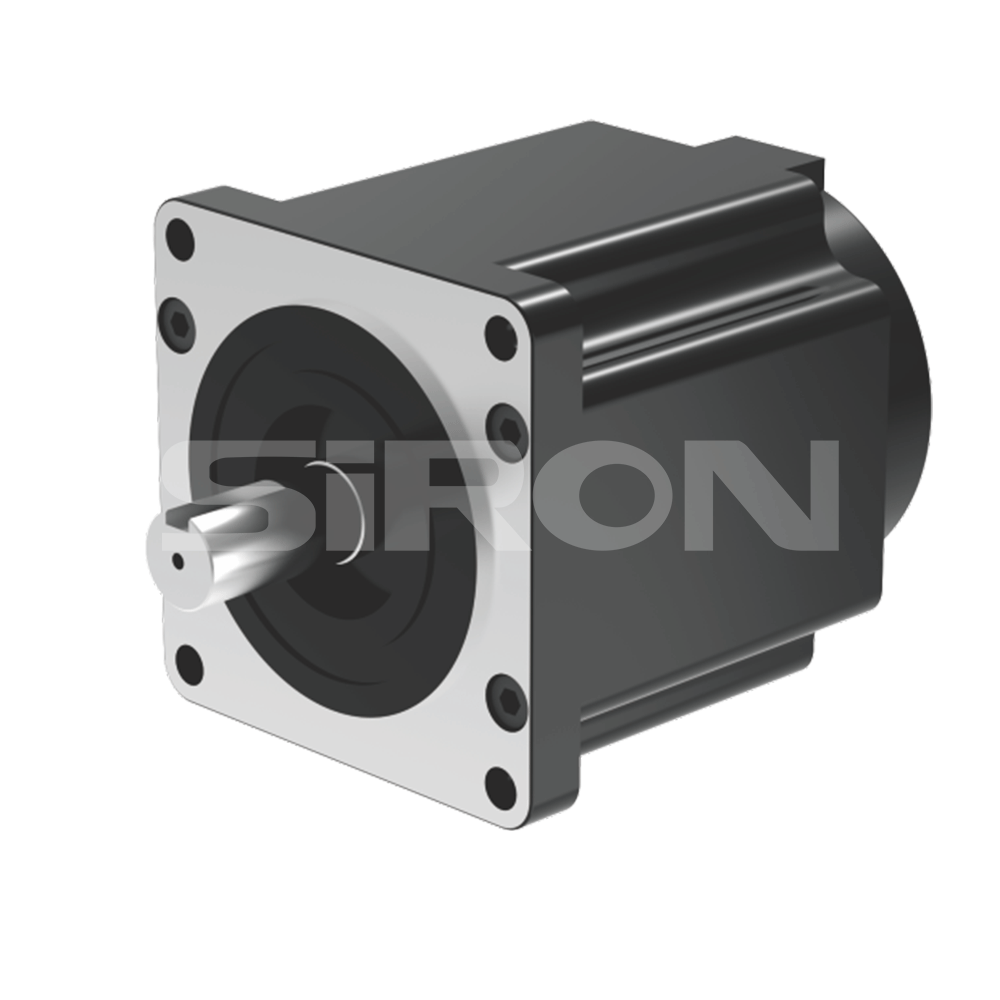

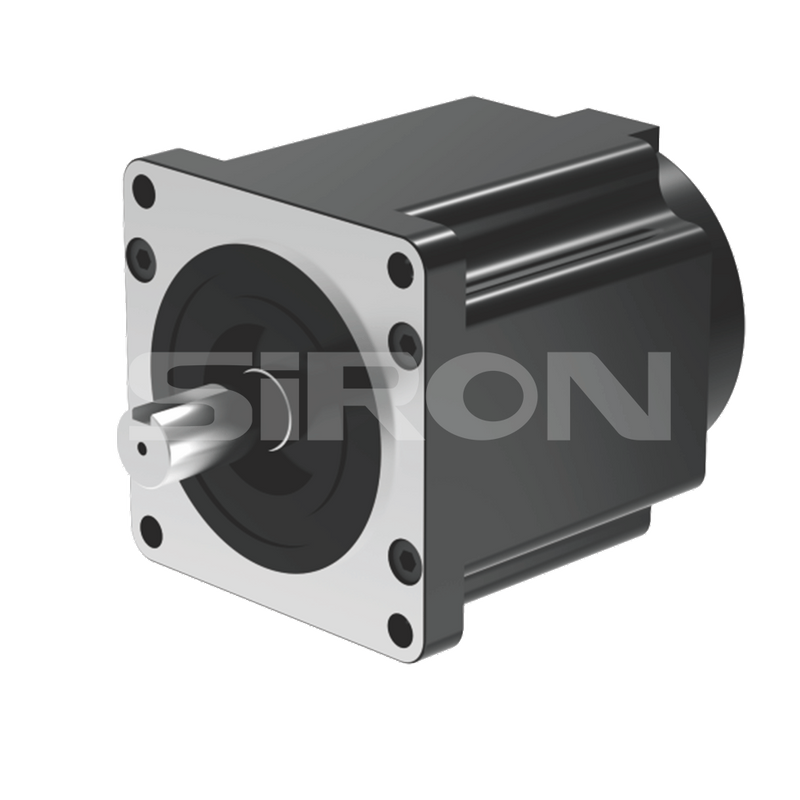

Ⅱ.86 系列
| 机器基数 | 86系列 | ||||||
| 模型 | M271-86-302-C | M271-86-402H-C | M271-86-402-C | M271-86-602H-C | M271-86-602-C | M271-86-802H-C | M271-86-102-C |
| 适配器驱动器 | M281-580-C | ||||||
| Stepangle | 1.2° | ||||||
| 保持扭矩 | 3.0 | 4.0 | 4.0 | 6.0 | 6.0 | 8.0 | 10 |
| 每相电流 | 3.0 | 2.0 | 5.8 | 3.0 | 5.8 | 5.0 | 5.0 |
| 每个电阻 | 0.5 | 4.6 | 0.7 | 2.0 | 0.9 | 1.08 | 1.29 |
| 每个电感 | 0.9 | 14.6 | 1.5 | 8.0 | 2.17 | 6.5 | 8.8 |
| 瞬间 | 1320 | 2400 | 2400 | 3480 | 3480 | 3900 | 4600 |
| 铅线的数量 | 3 | ||||||
| 重量 | 2.0 | 3.0 | 3.0 | 4.0 | 4.0 | 4.6 | 5.2 |
| 身体长度 | 76 | 98 | 98 | 114 | 114 | 129 | 156 |
轴直径D(mm) 轴伸(mm) | φ14 平键4×20 | φ12 平键4×20 | φ12 平键4x20 | φ14 平键5×25 | φ14 平键5×25 | φ14平键 5x25 | φ14 平键5×25 |
| 轴长（mm） | 35 | 30 | 30 | 35 | 35 | 32 | 35 |
| 马克斯 | 130N（距法兰20mm） | ||||||
| 最大力量 | 30n | ||||||

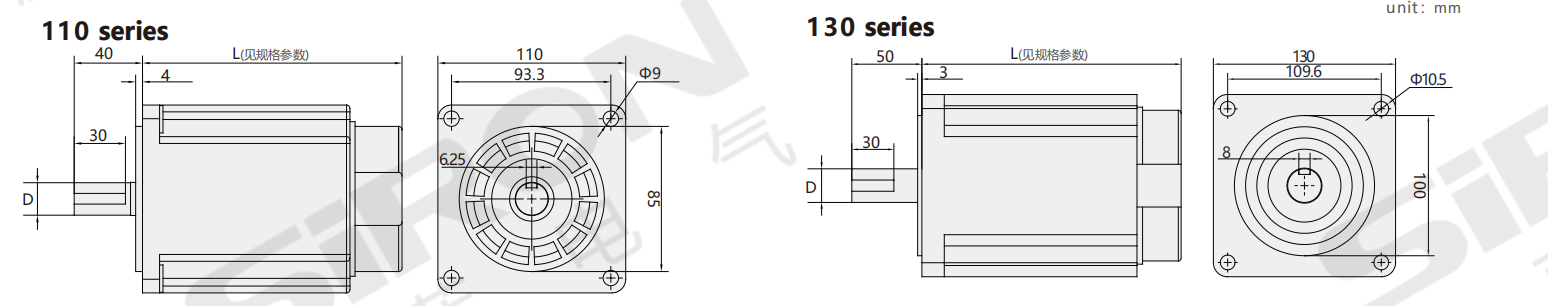

Dimensions

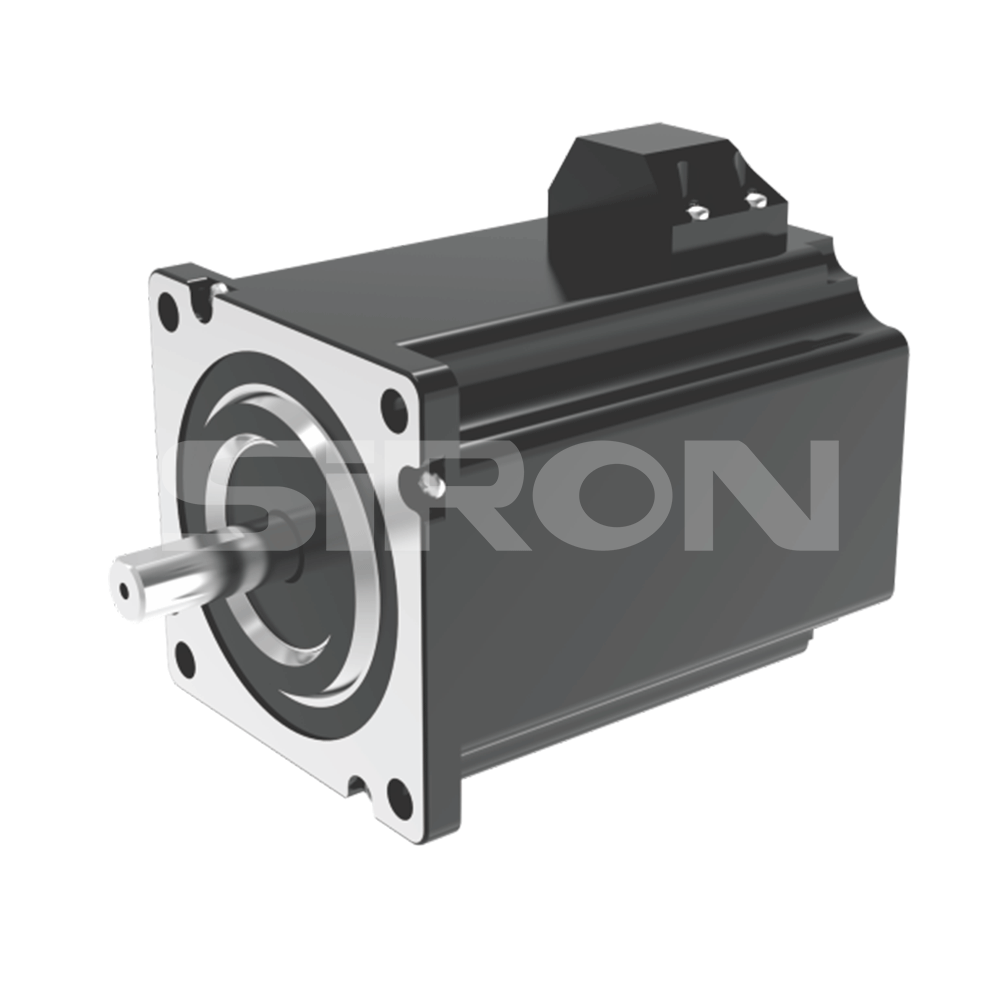

Ⅲ.110系列
| 机器基数 | 110系列 | |||
| 模型 | M271-110-802-C | M271-110-123-C | M271-110-163-C | M271-110-203-C |
| 适配器驱动器 | M281-3522-C | |||
| Stepangle | 1.2° | |||
| 保持扭矩 | 8.0 | 12 | 16 | 20 |
| 每个阶段的库 | 4.3 | 6.0 | 6.4 | 6.9 |
| 每个电阻 | 1.25 | 1.89 | 1.89 | 1.859 |
| 每个电感 | 4.49 | 8.34 | 8.73 | 7.26 |
| 惯性的时刻 | 6000 | 9720 | 13560 | 17400 |
| 引线数量 | 3 | |||
| 重量 | 5.0 | 6.6 | 9.0 | 11.1 |
| 身体长度 | 128 | 152 | 186 | 219 |
| 轴直径D（mm） | φ19 | |||
| 轴伸(mm) | 平键 6x30 | |||
| 轴长（mm） | 40 | |||
| 马克斯 | 220N(距法兰20mm) | |||
| 最大力量 | 60n | |||

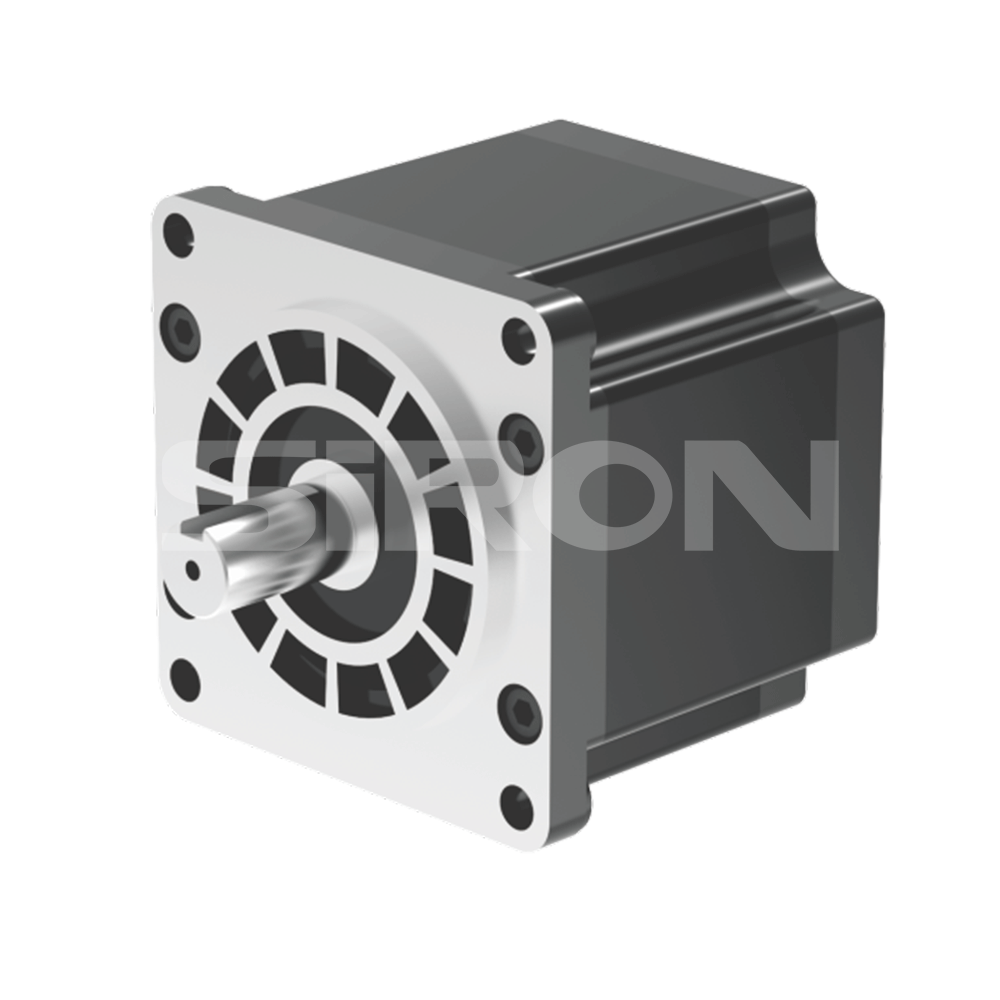

四、130系列
| 机座号 130系列 | |||||
| 型号 M271-130-153-C | M271-130-203-C | M271-130-284-C | M271-130-355-C | M271-130-506-C | |
| 适配器驱动器 M281-3522-C、M281-3722-C | M281-3722-C | ||||
步距角 保持扭矩 每相电流 | 15 | 20 | 1.2° 28 6.9 | 35 50 | |
| 每个电阻 | 0.88 | 1.1 | 2.8 | 3.3 | 4.2 |
| 每个电感 | 3.7 | 4.9 | 17.9 | 21.52 | 28.9 |
| 惯性的时刻 | 20000 | 26700 | 33970 | 41240 | 55780 |
| 铅线的数量 | 3 | ||||
| 重量 | 11 | 14.1 | 17.2 | 19.8 | 26 |
| 身体长度 | 154 | 185 | 218 | 255 | 280 |
| 轴直径D（mm） | φ24 | ||||
| 轴扩展（mm） | 平键 8x30 | ||||
| 轴长（mm） | 50 | ||||
| 马克斯 | 300N（距法兰20mm） | ||||
| 最大力量 | 80N | ||||

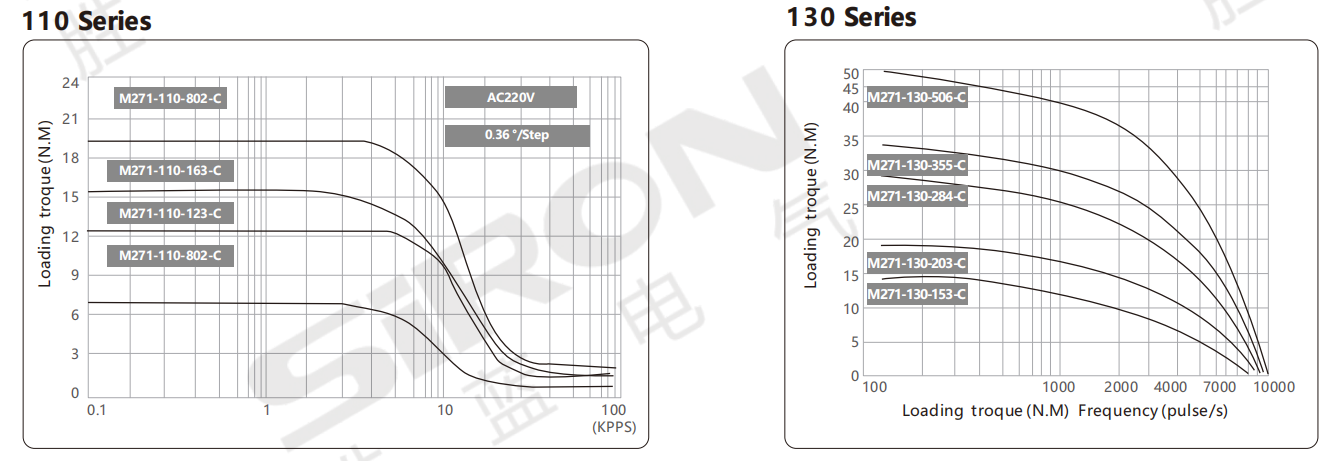

距离频率曲线
