M373-195
SiRON
9001909090

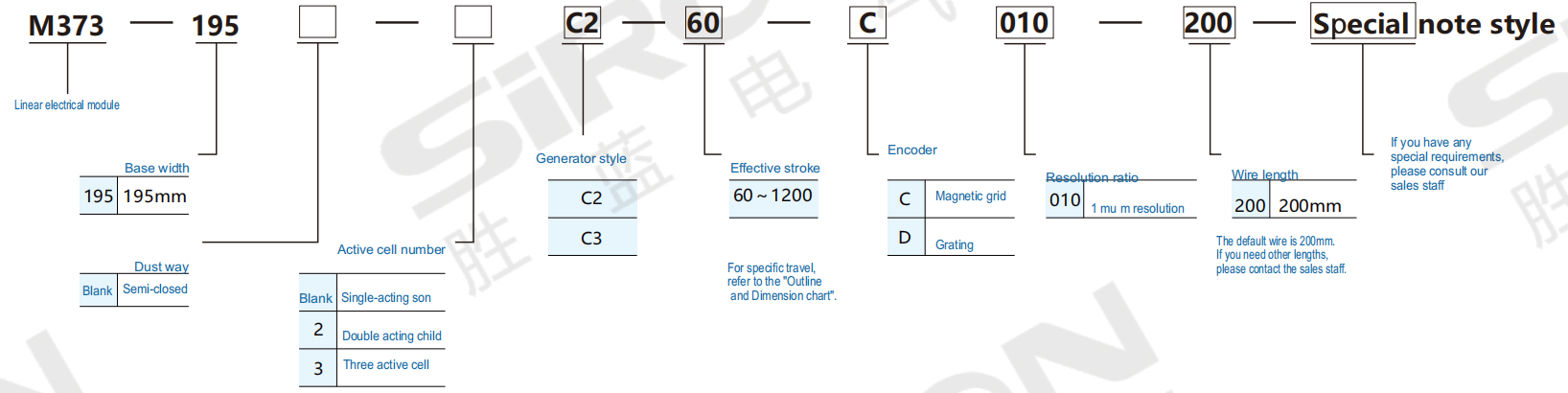

关于选择
选择示例：M373-195-C2-60-C010-200：M373系列，基本宽度195mm，半关闭，单执行器，电动机C2，有效冲程60mm 60mm，磁性栅极编码器分辨率1μm，电线长度200mm
笔记：
1。默认值为“编码器磁性光栅（C010），光栅（D010）”。如果您还有其他精确要求，请咨询我们的销售人员。
2。如果需要光电开关，请单独订购
产品规格
| 电机模型 | C2-W090 | C3-W090 | |
| 峰值推力 | 1568.0N | 2244.0N | |
| 继续推动 | 392.0N | 561.0N | |
| 峰值电流 | 20.0arms | 20.0arms | |
| 持续电流 | 5.0ARMS | 5.0ARMS | |
| 电动机常数@tmax | 25.3n/（W1/2） | 31.5n/（W1/2） | |
| 最大连续消散能力 | 252.3W | 375.8W | |
| 力常数 | 78.4n/武器 | 112.2n/武器 | |
| 反向电力力 | 64.2Vpeak/（m/s） | 91.8Vpeak/（m/s） | |
| 反馈 | 磁性格栅 | 1.0μm分辨率电缆长度：200mm | 1.0μm分辨率电缆长度：200mm |
| 光栅 | 1.0μm分辨率电缆长度：200mm | 1.0μm分辨率电缆长度：200mm | |
| 重复性 | 磁性格栅 | ±5μm | ±5μm |
| 光栅 | ±3μm | ±3μm | |
| 指导 | 内置双向导轨 | 内置双向导轨 | |
| 直率 | ±10μm/300mm | ±10μm/300mm | |
| 相间阻抗 @25° | 5.3欧姆 | 7.8欧姆 | |
| 相位电感 | 43.1MH | 64.3mh | |
| 电时间常数 | 9.3ms | 9.2ms | |
| 最大临时电压 | 540VDC | 540VDC | |
| 最大绕组温度 | 120℃ | 120℃ | |
| 线圈重量 | 3.6公斤 | 5.4公斤 | |
| 电循环长度 | 20.0mm | 20.0mm | |
| 安装方法 | 水平安装/侧面安装 | Honzontal安装/侧安装 | |
| 加载 | 以1G的加速度，1000mm/s的速度和0.2秒的居住IME， 运行1000mm冲程时：水平安装：负载8kg;侧安装 安装：负载6kg;最大工作速度限制2000mm/s 2000mm/s | 以1G的加速为1000mm/s，居住时间为02S，运行 1000mm冲程 honizontal安装负载15kg：侧安装安装：侧面安装：负载10kg; 最大工作速度限制：2000mm/s | |
| 模块重量 | 60毫米冲程16.5kg（每增加60mm的中风，再增加1.5公斤） | 60毫米冲程16.5kg（每增加60mm的中风，再增加1.5公斤） | |
| Onigin传感器（登机仪） | K016-A3/K016-A4（可选） | ||
