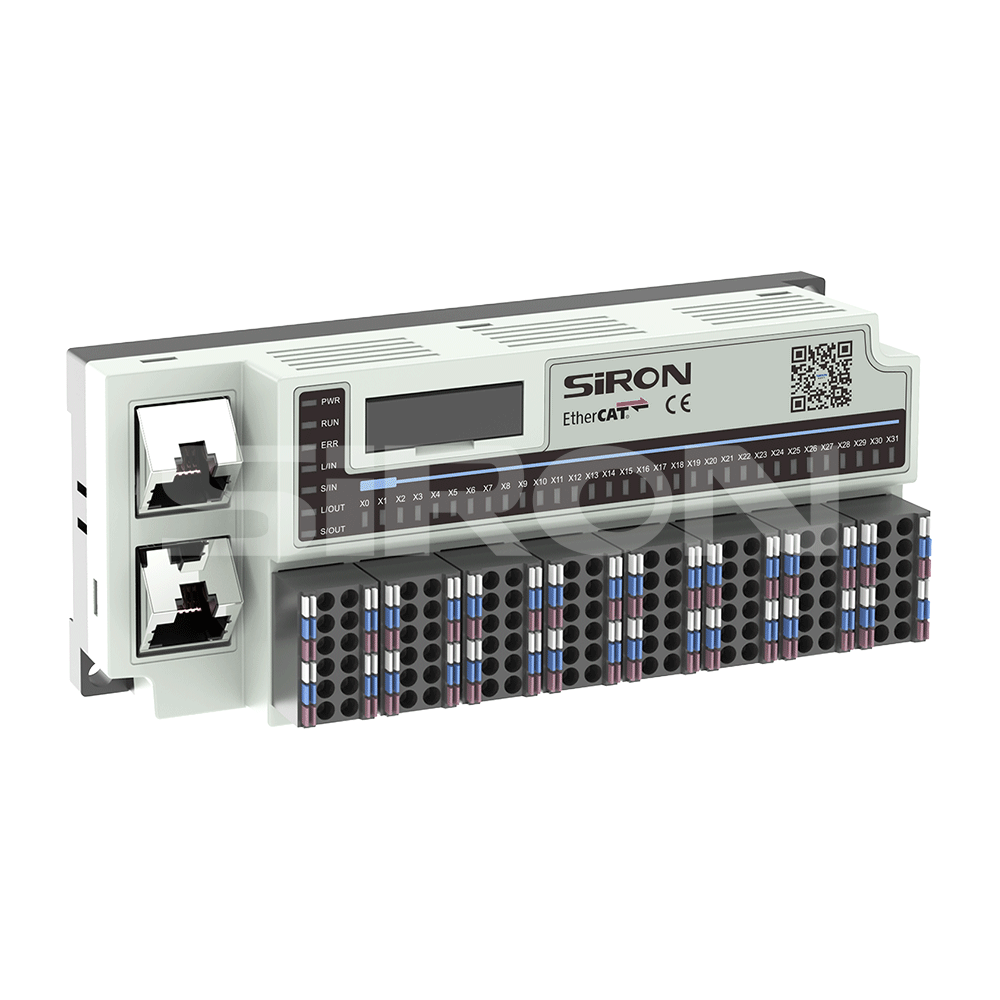

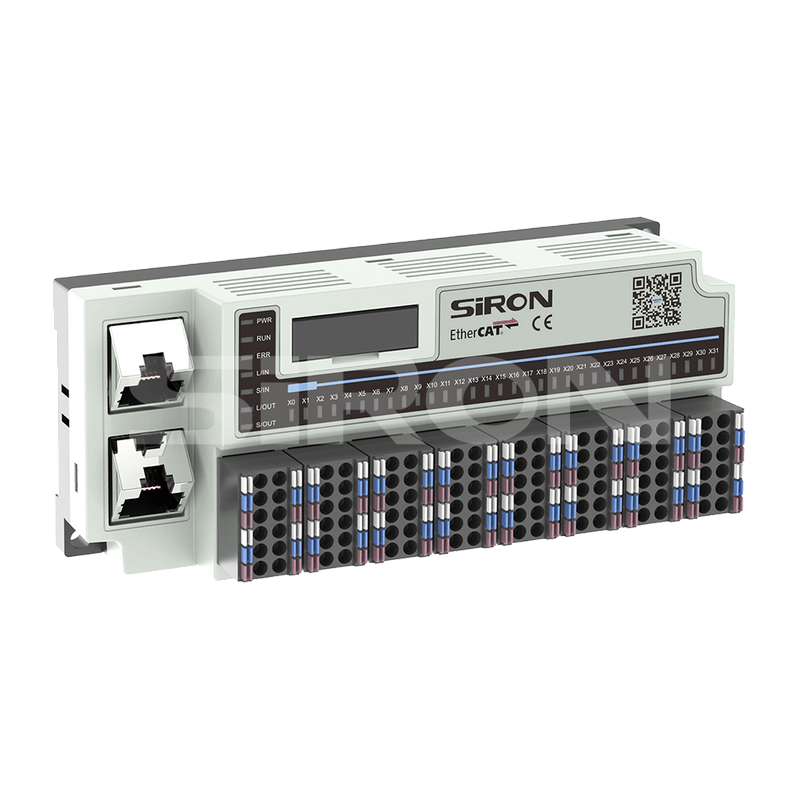

T321-1
SiRON
8517799000
关于选择

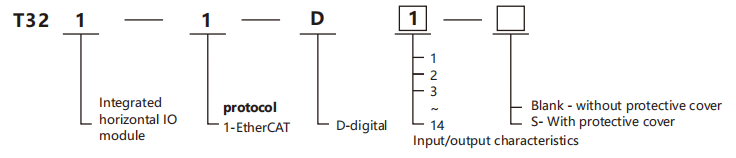

选型示例：T321-D1代表集成水平IO模块系列，协议为EtherCAT。它具有 16 通道数字输入 (NPN) 和 16 通道数字（晶体管）输出 (NPN)。
输入/输出特征（数字）
| 代码 | 输入 | 输出 |
| 1 | 16个通道数字输入（NPN） | 16个通道数字（晶体管）输出（NPN） |
| 2 | 16个通道数字输入（PNP） | 16个通道数字（晶体管）输出（PNP） |
| 3 | 0频道数字输入 | 32个通道数字（晶体管）输出（NPN） |
| 4 | 0频道数字输入 | 32个通道数字（晶体管）输出（PNP） |
| 5 | 32个通道数字输入（NPN） | 0频道数字输出 |
| 6 | 32个通道Digita输入（PNP） | 0频道数字输出 |
| 7 | 24个通道数字输入（NPN） | 8个通道数字（晶体管）输出（NPN） |
| 8 | 24个通道Digita输入（PNP） | 8个通道数字（晶体管）输出（PNP） |
| 9 | 8个通道数字输入（NPN） | 8个通道数字（晶体管）输出（NPN） |
| 10 | 8个通道数字输入（PNP） | 8个通道数字（晶体管）输出（PNP） |
| 11 | 0频道数字输入 | 16个通道数字（晶体管）输出（NPN） |
| 12 | 0频道数字输入 | 16个通道数字（晶体管）输出（PNP） |
| 13 | 16个通道数字输入（NPN） | 0频道数字输出 |
| 14 | 16个通道数字输入（PNP） | 0频道数字输出 |
规格
| 电源 | 24VDC（20.4VDC〜28.8VDC）-15％，+20％ |
| 最大通信速度 | 100MB/s |
| 总线接口 | 2*RJ45 |
| 传输距离 | ≤100m |
| 数据传输介质 | 以太网/醚猫CAT5电缆 |
| 工作温度 | -20～+60℃ |
| 存储温度 | -25+75℃ |
| 相对湿度 | 95％的无调 |
| 保护类 | IP20 |
| 尺寸 | 124×25×77mm |
数字输入/输出
| 型号 | T321-1-D1 | T321-1-D2 | T321-1-D7 | T321-1-D8 | T321-1-D9 | T321-1-D10 |
| 外貌 |   |  |  | |||
| 类型 | 光耦 输入NPN、 输出 NPN | 光耦输入PNP， 输出PNP | 光耦 输入 NPN、 输出NPN | 光耦 输入 PNP， 输出 PNP | 光耦 输入NPN、 输出 NPN | 光耦 输入 PNP， 输出 PNP |
| 点 | 32 | 32 | 16 | |||
| 电流消耗 | 128毫安 | 128毫安 | 118毫安 | |||
| 隔离 | IO至内部总线：500V光耦隔离 | |||||
| “0”信号电压 | NPN:12~30V;PNP:0~5V | |||||
| '1'信号电压 | NPN:0~5V;PNP:12~30V | |||||
| 开/关响应时间 | 输入：1ms；输出：1ms | |||||
| Loadcapacity | 标称：300mA，单通道最大：500mA，连续8通道最大：2A | |||||
| 负载类型 | 阻性负载、感性负载、灯负载 | |||||
| 诊断与报警 | 支持 | |||||
数字输入
| 型号 | T321-1-D5 | T321-1-D6 | T321-1-D13 | T321-1-D14 |
| 外貌 | |  | ||
| 类型 | 光耦输入 NPN | 光耦输入 PNP | 光耦输入 NPN | 光耦输入 PNP |
| 点 | 32 | 16 | ||
| 当前的消费 | 100mA | 95毫安 | ||
| 隔离 | IO到内部总线：光耦隔离500V | |||
| “0”信号电压 | NPN:12~30V;PNP:0~5V | |||
| '1'信号电压 | NPN:0~5V;PNP:12~30V | |||
| 开/关响应时间 | 输入：1ms | |||
| 诊断与报警 | 支持 | |||
数字输出
| 型号 | T321-1-D3 | T321-1-D4 | T321-1-D11 | T321-1-D12 | |
| 外貌 | | | |||
| 类型 | 输入 NPN | 输出 PNP | 输出 NPN | 输出 PNP | |
| 点 | 32 | 16 | |||
| 电流消耗 | 156毫安 | 138毫安 | |||
| lsolate | IO到内部总线：光耦隔离500V | ||||
| ONO响应时间 | 输出：1ms | ||||
| 负载容量 | 标称：300mA，单通道最大：500mA，连续8通道最大：2A | ||||
| 负载类型 | 阻性负载、感性负载、灯负载 | ||||
| 诊断与报警 | 支持 | ||||

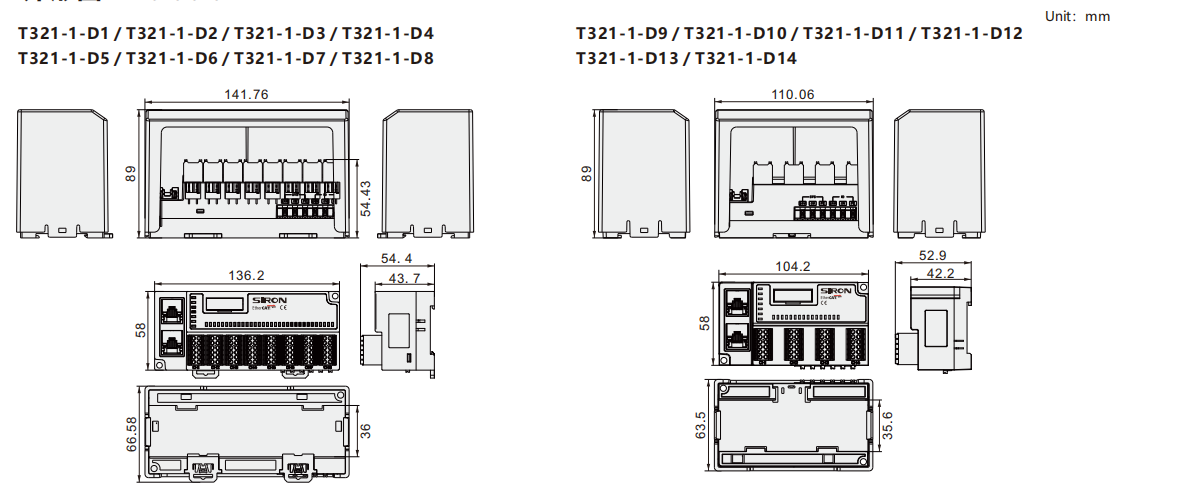

方面

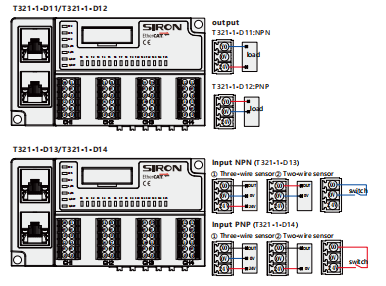

接线图

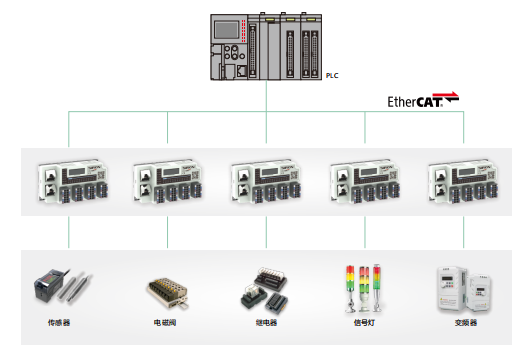

拓扑结构图
