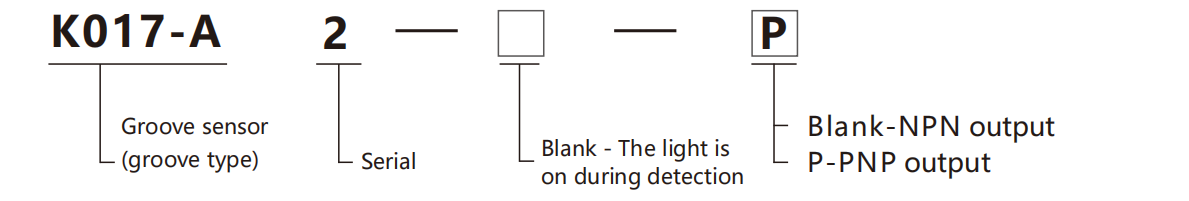

关于选择
选择示例：K017-A2 指示器 K017-A系列，序列号2，检测过程中的光线亮起，
NPN输出；
K017-A2-P 指示器 K017-A系列，序列号2，检测过程中的光线亮起，
使用PNP输出。
规格
姓名 | 凹槽传感器（凹槽类型） | ||||||
模型 | NPN | K017-A2 | K017-A3 | K017-A4 | K017-A5 | K017-A6 | |
| PNP | K017-A2-P | K017-A3-P | K017-A4-P | K017-A5-P | K017-A6-P | ||
物种 | t类型 | R类型 | L类型 | K类型 | y类型 | ||

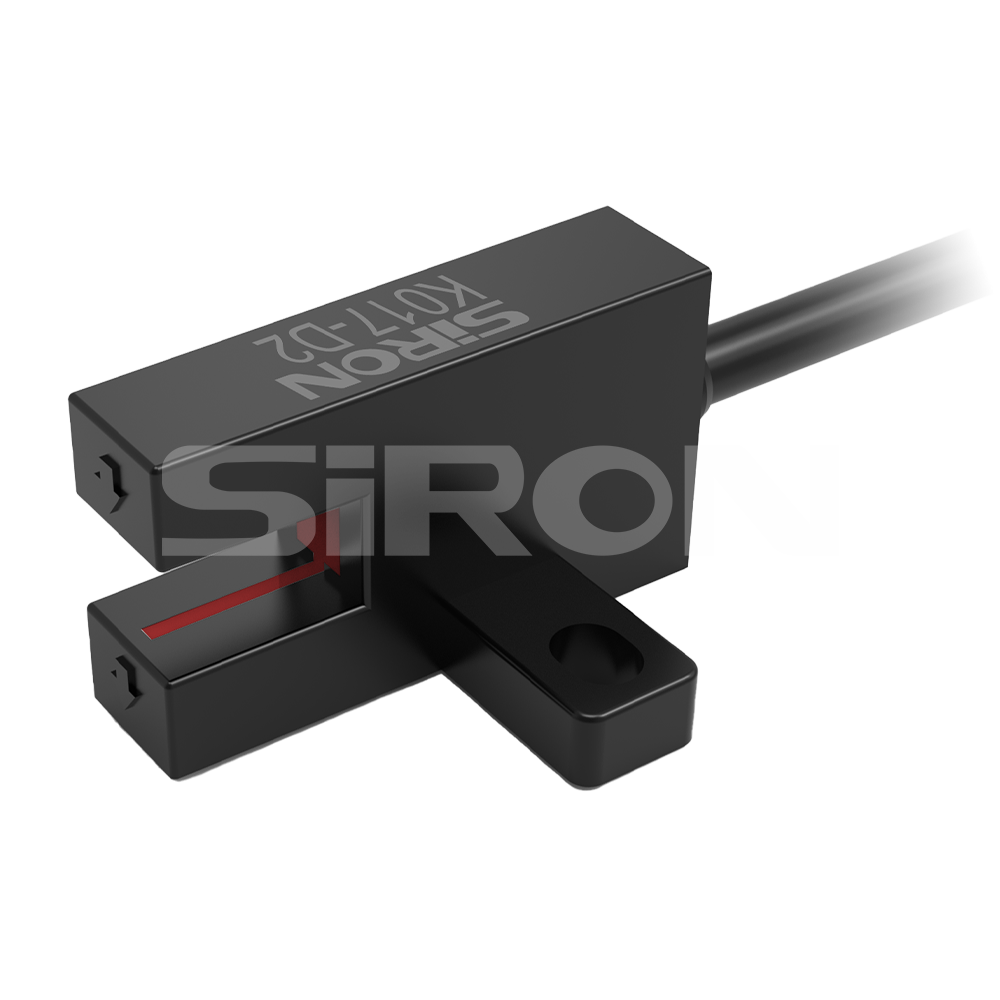

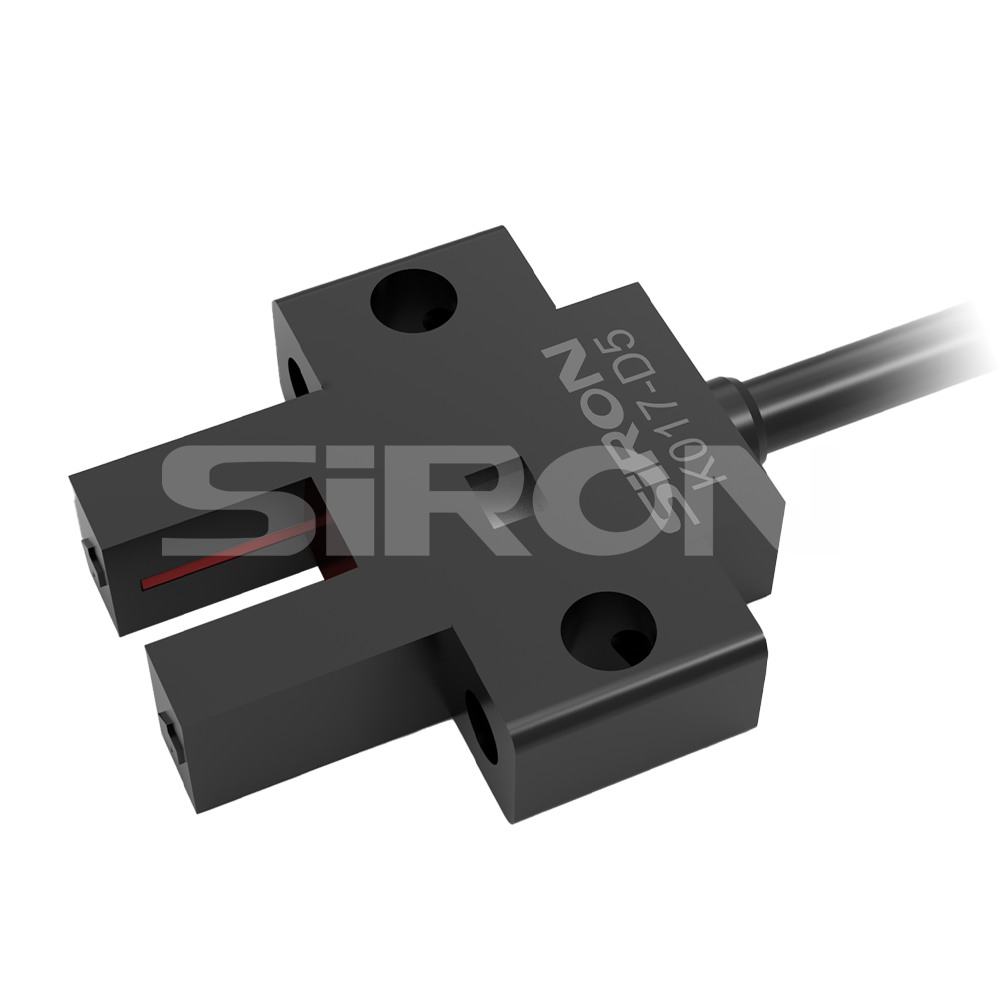

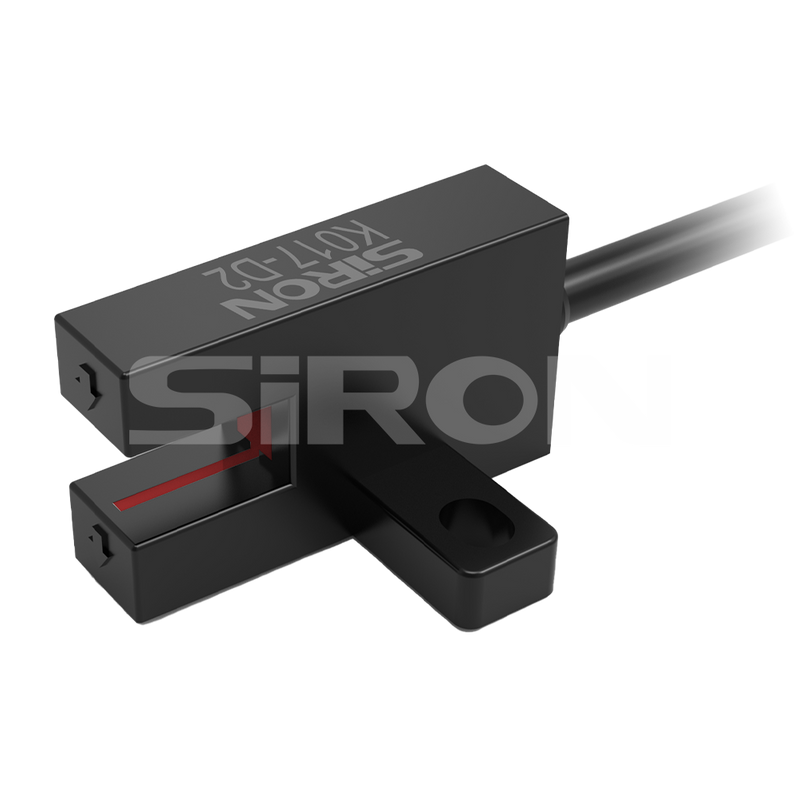

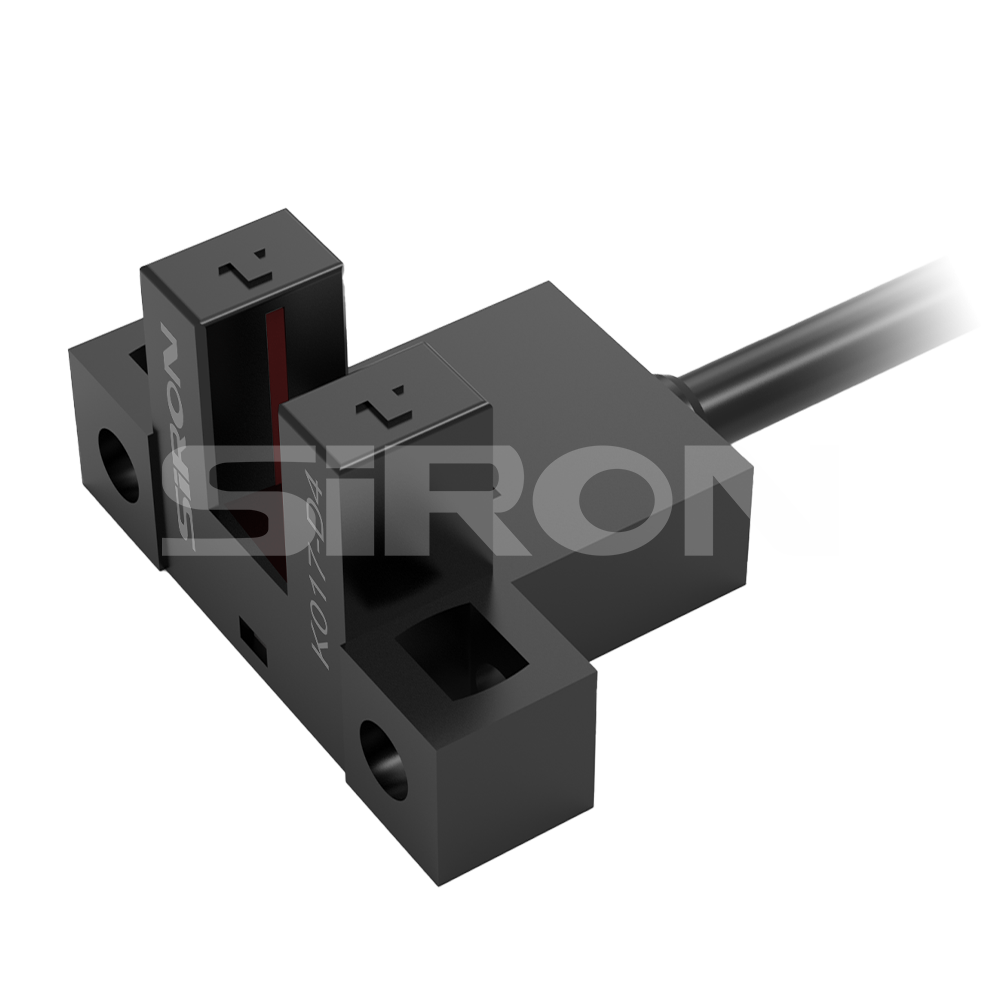

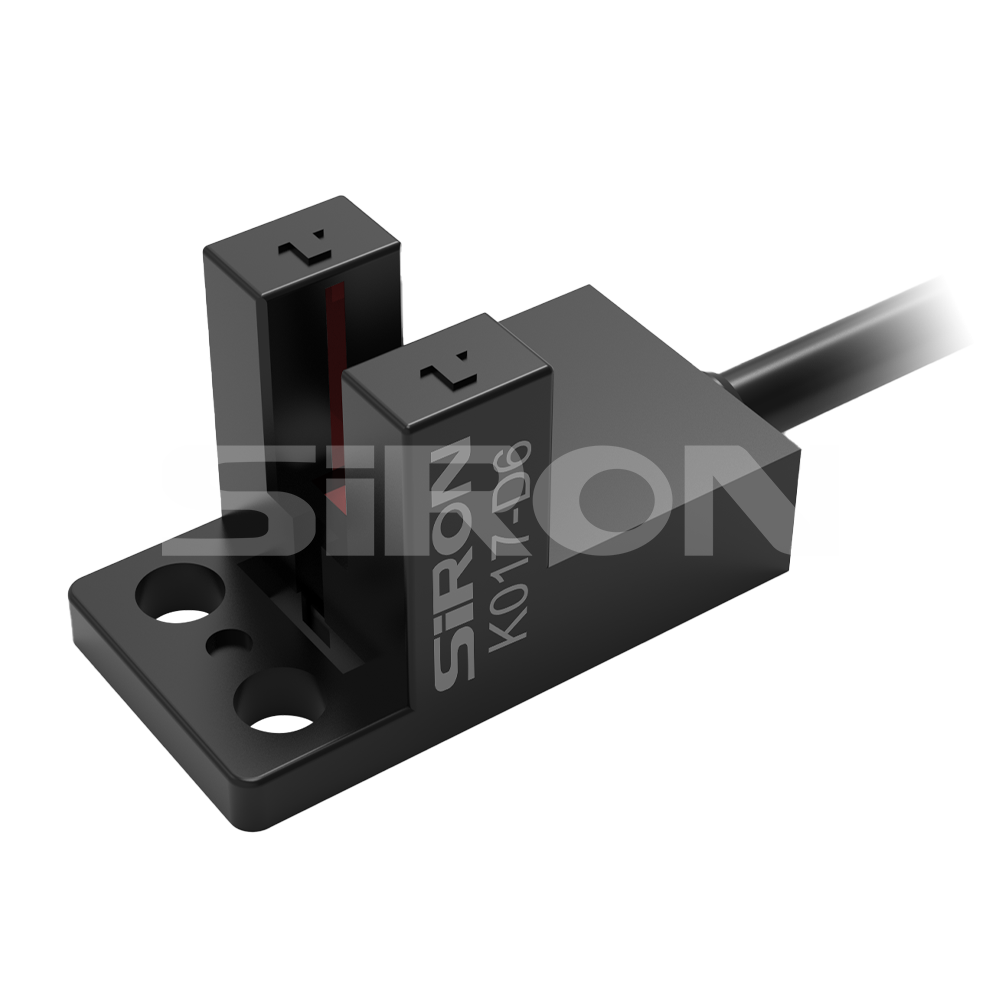

外貌 |  |  |  |  |  | ||
检测距离 | 6毫米（插槽宽度） | 保护结构 | IP66 | ||||
最小的可检测对象 | 0.8mm×1.2mm不透明的物体 | 环境温度 | -25℃至 +55℃（注意：不要凝结或冷冻）。储存温度：-30℃至 +80℃ | ||||
可重复性 | 低于0.01mm | 使用环境湿度 | 5％rh〜8 5％rh，存储时： 5％RH〜9 5％RH | ||||
滞后（滞后） | 低于0.05mm | 使用环境照明 | 荧光灯：照明表面的照明小于1000ix | ||||
电压 | 5V DC至24V DC±10％脉动PP低于10％ | 承受电压 | AC1000V在所有电源连接端子和套管之间持续1分钟 | ||||
消耗电压 | 低于15mA | 绝缘抗性 | 基于DC 250V | ||||
输出 | NPN开放式晶体管的施加电压：低于30VDC（在输出和OV之间） | 抗振动 | 频率：10Hz至2000Hz，双振幅：1.5mm（最大加速度：196m/s⊃2;），每个XYZ方向的2小时 | ||||
| PNP开放收集器晶体管的施加电压：低于30V DC（在输出和 +V之间） | 冲击证明 | 加速度为15,000 m/s⊃2;（约1500克），x，y和z方向的每个速度为3次 | |||||
| NPN/PNP的最大流入电流：50mA，电压下降：<2V | 投影元素 | 红外LED（投影灯的峰值波长：940nm，未调制） | |||||
输出动作 | 输出有两种类型：何时进入光线和何时屏蔽光 | 材料 | 外壳：PC+ABS，显示封面：ABS | ||||
短路保护 | npn-yes，pnp-no | 电缆 | 0.09mm²4核橡胶绝缘PVC电缆，长度为2m | ||||
反应时间 | 暴露于光线时：低于20μs；当远离光线时：低于80μs（最大反应频率为3kHz） | 延长电缆 | 电缆为0.3mm²或更多的电缆可以扩展到总长度100米 | ||||
工作状态指标 | 红色LED（光线进来时灯光亮起） | 质量 | 主体重：大约10克，包装重量：大约15克 | ||||

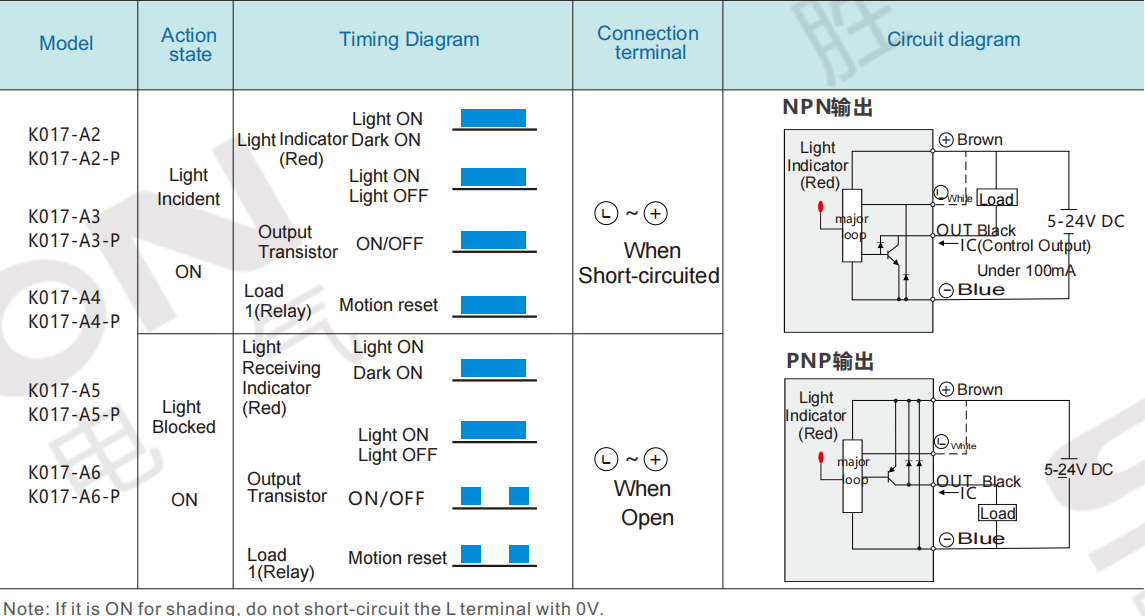

接线图

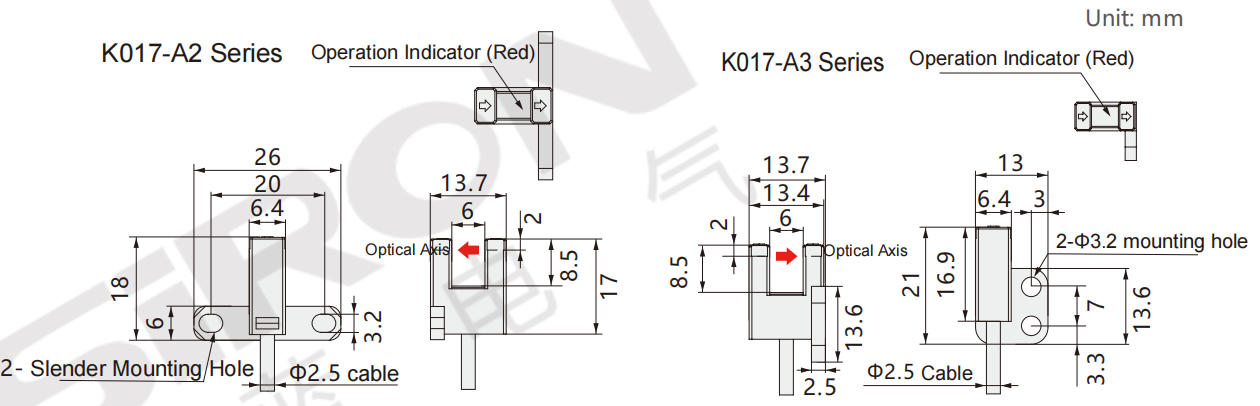

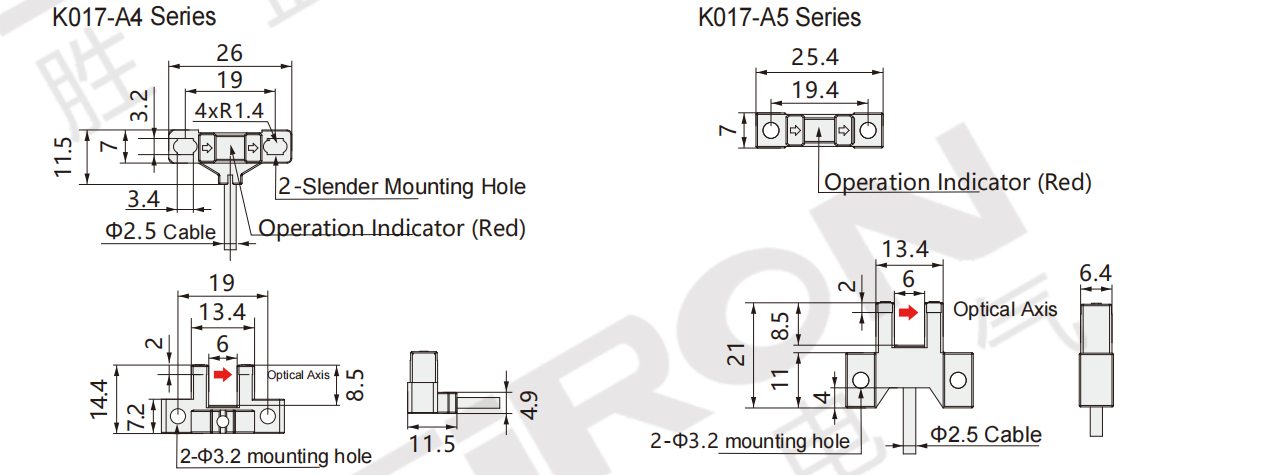

方面
