H060-1/H061-1
SiRON
8538900000

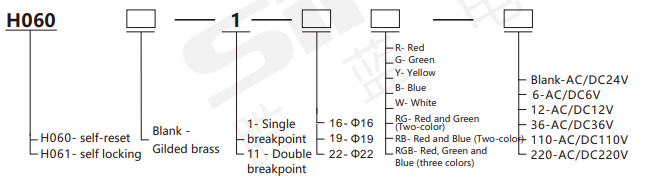

命令

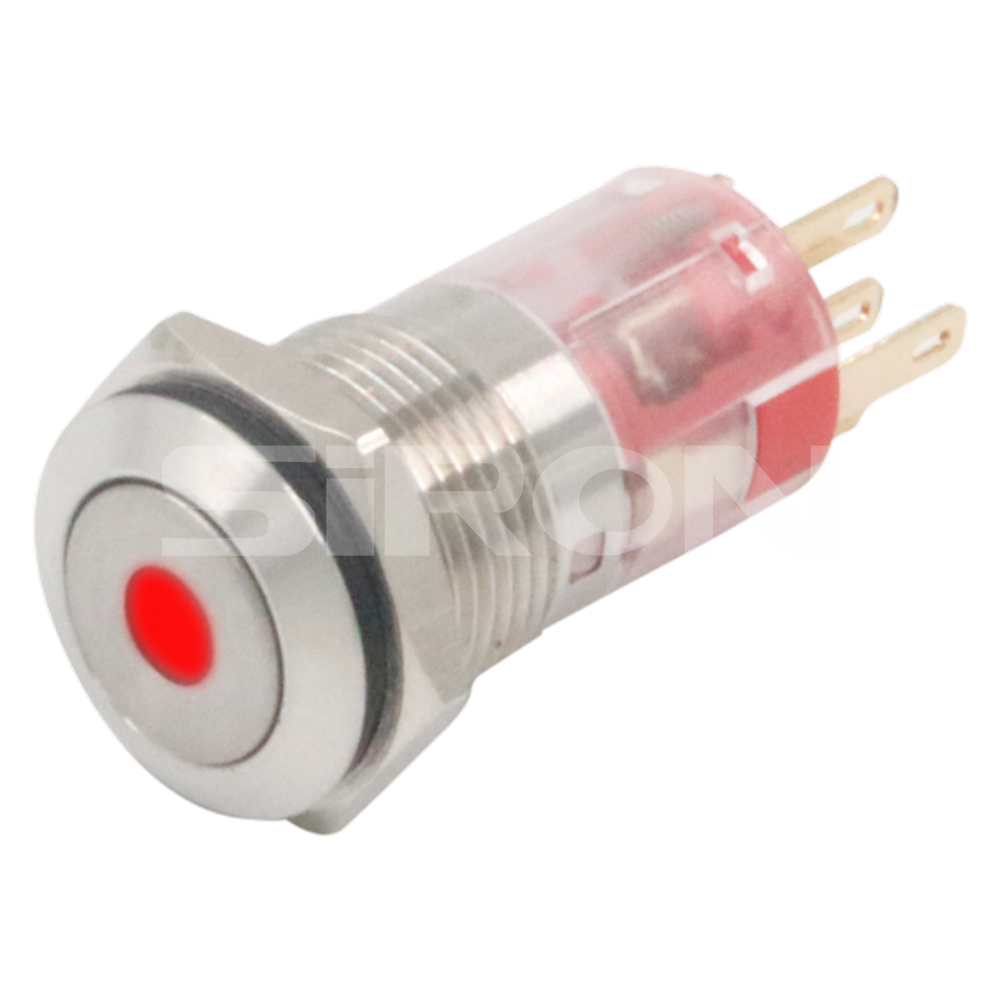

注意：H060-1-16R表示双端类型。焊接垫材料是用黄金镀金的黄铜，带有单个接触点，带有φ16红色24V按钮指示灯。

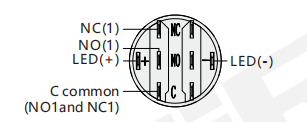

引脚定义

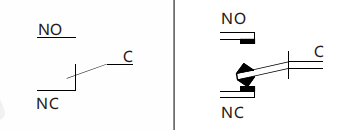

| 象征 | 示意图 | 灯珠等效电路 | |
 |  | ||
| 注意：单断路快速开关触点开关带有三个终端 | |||
技术功能
| 型号 | H060-1 | H061-1 | |
| 操作类型 | 自我呈现 | 自锁 | |
| 开关等级 | AC; 5A/250V | ||
| 环境温度 | -40℃〜+80℃ | ||
| 接触电阻 | ≤50mΩ | ||
| 绝缘抗性 | ≥1000mΩ | ||
| 介电强度 | AC1780V | ||
| 机械生活 | ≥1000,000时间 | ||
| 电气生活 | ≥50,000时间 | ||
| 开关结构 | 单断点快速触点 | ||
| 开关组合 | 1NO 1NC | ||
| 表面爆炸级 | IK08（用于金属材料） | ||
| 工作压力 | 3〜5n | ||
| 操作限制 | 3mm | ||
| 螺母扭矩 | 5〜14n | ||
| 材料 | 壳 | 镀镍黄铜/不锈钢 | |
| 按钮 | 不锈钢 | ||
| 座 | 塑料基础 | ||
| 接触 | 铝合金 | ||
| LED灯 | 灯珠类型 | 双向LED珠（AC/DC兼容） | |
| 额定电压 | 6V/12V/24V/36V/110V/220V | ||
| 额定电流 | 大约1 5 m A | ||
| 生活 | 50000小时（参考值） | ||
