M020-1-D
SiRON
8537101101

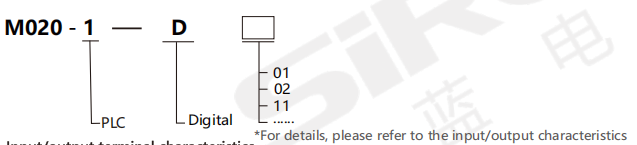

关于选择
| 代码 | 类型 | 输入/输出特征 |
| 01 | 输入模块 | 8个数字（8x24V DC输入） |
| 02 | 16数字（16x24v DC输入） | |
| 11 | 输出模块 | 8数字（8倍继电器输出） |
| 12 | 8数字（8x24vdc晶体管输出） | |
| 13 | 16数字（16x24VDC晶体管输出） | |
| 14 | 16数字（16倍继电器输出） | |
| 21 | 输入/输出 模块 | 16数字（8x24V DC输入/8X继电器输出） |
| 22 | 16数字（8x24V DC输入/8x24v DC晶体管输出 | |
| 23 | 32数字（16x24v DC输入 /16X继电器输出） | |
| 24 | 32数字（16x24v dc输入 /16x24v dc晶体管输出） |
环境条件
| 工作温度 | 10℃至60℃（水平安装），-10℃至40℃（垂直安装） |
| Trarsport环境温度 | -20℃〜80℃ |
| Envronmertal造成腐殖质 | 5-95％，无凝结（RH 2级，符合IEC60068-2） |
| 保护等级 | IP20 |
| 机械水平（振动） | EC6131-2 |
| 地面 | D型接地（接地电阻：低于100Ω）不允许 与强电流系统结合在一起 |
| 使用环境 | 腐蚀性，易燃气体和导电灰尘（灰尘）的位置不严重 |
| 使用高 | 低于2000m（不能在加压到高于大气压力的环境中使用，否则可能会发生故障） |
规格
数字输入模块
| 模型 | M020-1-D01 | M020-1-D02 | |
外貌 |   |  | |
| 输入/输出模块类型 | 数字输入模块 | ||
| 功耗 | 1.5W | 2.3W | |
| CurrentConsumpton（SM巴士） | 105mA | ||
| 当前消费（24VDC） | 每个点的输入是4mA | ||
| digjita l字符 | 输入点号 | 8 | 16 |
| 类型 | NPN/PNP | ||
| 固定电压 | 4mA时24VDC额定值 | ||
| 允许连续电压 | 最大30V dc | ||
| 波电压 | 35V DC，持续0.5秒 | ||
| 逻辑1信号（最小值） | 15V DC为2.5mA | ||
| 逻辑o信号（最大） | 1MA，5V DC | ||
| 隔离（站点和逻辑侧） | 500V DC，持续1分钟 | ||
| 隔离组 | 2 | 4 | |
| 并发输入 | 8 | 16 | |
| 电缆长度 | 500m（屏蔽），300m（未屏蔽） | ||
数字输出模块
| 模型 | M020-1-D11 | M020-1-D12 | M020-1-D13 | M020-1-D14 | |
| 外貌 | | | | | |
| LNPUT/输出模块类型 | 数字输出模块 | ||||
| 功耗 | 4.5W | 1.5W | 4.5W | 1.7W | |
| 疗程消费（SM巴士） | 120mA | 110mA | 120mA | ||
| 数字输出 | 输出点 | 8 | 16 | ||
| 类型 | 继电器，干燥接触 | 固态 - 越野器（PNP） | 继电器，干燥接触 | 固态 - 越野器（PNP） | |
| 沃尔特范围 | 5〜30V DC或5〜250V AC | 20.4〜28.8V DC | 5〜30V DC或5〜250V AC | 20.4〜28.8V DC | |
| Maxmum Anert BGI 1 Sgnal | 一 | 20V | 一 | 20V | |
| logit Osignalat 10 kqload | 一 | 0.1V | 一 | 0.1V | |
| 额定电流每点（最大） | 2.0a | 0.75a | 2.0a | 0.75a | |
| 轻载 | 30W DC/200W AC | 5W | 30W DC/200W AC | 5W | |
| GRSS点阻力 | 新开发人员的最大值 | 冰为 02Ω0.6Ω | 新Devi的最大价值 | CE为 0.200.6Ω | |
| 泄漏电流 | 10μA | 一 | 10μA | ||
| 波电流 | 接触剂量时是7a | 8a，持续100ms | 接触关闭时是7a | 8a，持续100ms | |
| 保护性保护 | 不 | ||||
| sdation fel sdeand logit sdle） | 1500V AC，持续1分钟 线圈和触点： 无（线圈和逻辑侧） | 500VAC，持续1分钟 | 1500V AC，持续1分钟 线圈，并接触 无（线圈和逻辑侧） | 500V AC，持续1分钟 | |
| 隔离电阻 | 新设备的最小电阻 为100MΩ | 一 | 新设备的最小电阻 为100MΩ | 一 | |
| 断点之间的绝缘 | 750V AC，持续1分钟 | 一 | 750VAC，持续1分钟 | 一 | |
| 隔离组 | 2 | 2 | 4 | 4 | |
| 电流（最大） | 8a | 3a | 8a | 3a | |
| 开关延迟 | 最多10毫秒 | 与断开TA连接的最大距离为50μs，与 断开连接 最长的连接 为 200μs | 最多10毫秒 | 与断开连接连接的最大距离 为50μs最长的连接t 断开连接 为 200μs | |
| 机械生活（HEE负载） | 10,000,000个开/封闭的周期 | - | 10,000,000个开/封闭的周期 | - | |
| 联系生活被低估的负载 | 100,000个开/封闭的周期 | 一 | 100,000个开/封闭的周期 | 一 | |
| 停止模式的输出状态 | 以前的值或替换值（默认值为0） | ||||
| 并发输出 | 8 | 16 | |||
| 电缆长度 | 500m（屏蔽），150m（未屏蔽） | ||||
数字输入/输出模块
| 模型 | M020-1-D21 | M020-1-D22 | M020-1-D23 | M020-1-D24 | |
| 外貌 | | | | | |
| LNPUT/输出模块类型 | 数字输入/输出模块 | ||||
| 重量 | 201.9克 | 179.7g | 295.4g | 257.3g | |
| 功耗 | 5.5W | 2.5W | 10W | 4.5W | |
| 当前消费（SM巴士） | 145mA | 180mA | 185ma | ||
| 当前消费（24 VDC | 每个点的输入 | ||||
| 使用的每个继电器线圈是11mA | 一 | 使用的每个继电器线圈是11mA | 一 | ||
| 数字 lnput | hnput点 | 8 | 16 | ||
| 类型 | NPN/PNP | ||||
| 固定电压 | 额定电压：4mA时24VDC，额定值；允许的连续电压：最高30V dc | ||||
| 波电压 | 35VDC，持续0.5秒 | ||||
| 信号 | 逻辑1信号（最小）15VDC;逻辑O信号（最大）5VDC | ||||
| 螺栓fl sileand bgic sdle） | 500VAC，1分钟 | ||||
| DigitallNput | BsolationGroup | 2 | |||
| 并发输入 | 8 | 16 | |||
| 电缆长度 | 500m （屏蔽），150m（未屏蔽） | ||||
| 模型 | M020-1-D21 | M020-1-D22 | M020-1-D23 | M020-1-D24 | |
| Interfd iital输出 | 输出点 | 8 | 16 | ||
| 类型 | 继电器，干燥接触 | 固态晶体管（PNP） | 继电器，干燥接触 | 固态晶体管（PNP） | |
| 电压范围 | 5〜30V DC 或 5〜250V AC | 20.4 ～28.8V DC | 5〜30V DC 或 5〜250V AC | 20.4 ～28.8V DC | |
| 最大练习逻辑1signal | 一 | 最小 20V DC | 一 | 最小 20V DC | |
| 逻辑o信号在10KQ负载下 | 一 | 最大0.1V DC | 一 | 最大0.1V DC | |
| 额定电流每点（最大） | 2.0a | 0.75a | 2.0a | 0.75a | |
| 轻载 | 30W DC/200W AC | 5W | 30W DC/200W AC | 5W | |
| 州接触电阻 | 新设备的最大值为0.20 | 最大0.6Ω | 新设备的最大值为0.2Ω | 最大0.6Ω | |
| 泄漏电流 | 一 | 最大10μA | 一 | 最大10μA | |
| 电流电流 | 接触关闭时是7a | 8A，最大 持续时间 100ms | 接触关闭时是7a | 8A，最大 持续时间 100ms | |
| 超负荷保护 | 不 | ||||
| 隔离（场侧和逻辑侧） | 1500V AC，连续1分钟（线圈 和触点）否（线圈和逻辑侧） | 500V AC，持续1分钟 | 1500VAC，连续1分钟（线圈和 触点）否（线圈和逻辑侧） | 500V AC，持续1分钟 | |
| 隔离电阻 | 新设备的最小阻力是 | 一 | 新设备的最小电阻 为100MΩ | 一 | |
| dsconnected之间的suaign | 100MQ 750V AC，持续1分钟 | 一 | 750V AC，持续1分钟 | 一 | |
| Lsolation Group | 2 | 2 | 4 | 3 | |
| 电流（最大） | 8a | 3a | 8a | 6a | |
| 夹压电压 | 一 | -48V | 一 | -48V | |
| 开关延迟 | 从断开连接到连接的最大距离为50μs，与断开连接最长的连接为200μs | Onnection为50 最大 10ms00μs | 从断开连接到连接的最大距离为50μs，与断开连接最长的连接为200μs | 最大 10ms | |
| 机械无生命的负载） | 10,000,000个开/封闭的周期 | 10,000,000个开/封闭的周期 | 一 | ||
| 在额定负载下接触生活 | 100,000个开/封闭的周期 | 一 | 100,000个开/封闭的周期 | 一 | |
| 停电模式中的输出状态 | 以前的值或替换值（默认值为0） | ||||
| 并发输出 | 8 | 16 | |||
| 电缆长度 | 500m（屏蔽），150m（未屏蔽） | ||||
