关于选拔

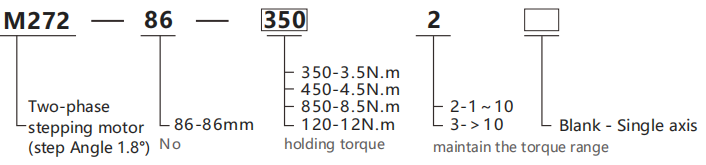

选型举例：M272-86-3502代表M272系列两相步进电机，机座号86mm，保持扭矩3.5Nm，单轴。
规格
| 模型 | M272-86系列（方形） | ||
| 径向游隙 | 0.02mm@450g | 步距角 | 1.8° |
| 轴向间隙 | 0.08mm@450g | 步距角精度 | ±5%(整级空载) |
| 最大径向力 | 130N(距法兰20mm） | 绝缘电阻 | 100MΩ，500VDC |
| 最大轴向力 | 36N | 环境温度 | -20℃~+50℃ |
| 介电强度 | 1200VAC/1秒 | 绝缘等级 | B级 |

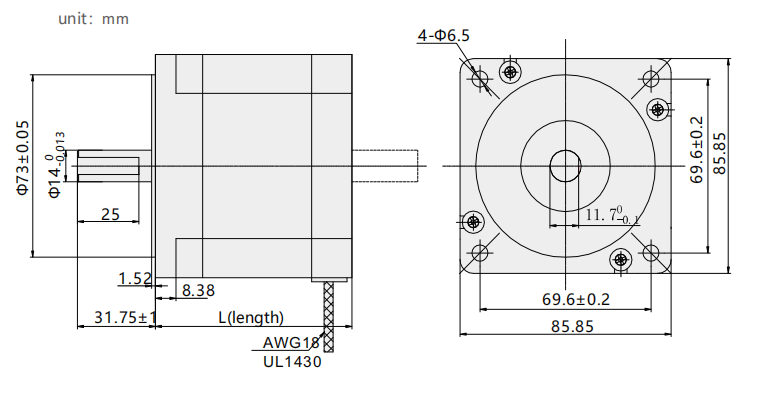

Dimensions
电气性能
| 模型 | M272-86-3502 | M272-86-4502 | M272-86-8502 | M272-86-1203 |
| 适配器驱动器 | M280-860 | M280-860 | M280-860 | M280-860 |
| 每相电流 | 6 | 6 | 6 | 6 |
| 保持扭矩 | 3.5 | 4.5 | 8.5 | 12 |
| 定位扭矩 | 0.08 | 0.12 | 0.24 | 0.36 |
| 每个阻力 | 0.29 | 0.39 | 0.55 | 0.73 |
| 各电感 | 1.77 | 3 | 6 | 8.68 |
| 引线数量 | 4 | 4 | 4 | 4 |
| 转动惯量 | 1000 | 1400 | 2700 | 4000 |
| 重量 | 1.7 | 2.3 | 3.8 | 5.3 |
| 体长 | 63 | 75 | 112 | 150 |
接线图
距离频率曲线
