关于选择
选择示例：K024-1指示具有NPN输出的K024系列，序列号1。
规格
姓名 | 单独的接近开关（放大器） | |
模型 | NPN | K024-1 |
| PNP | K024-1P | |

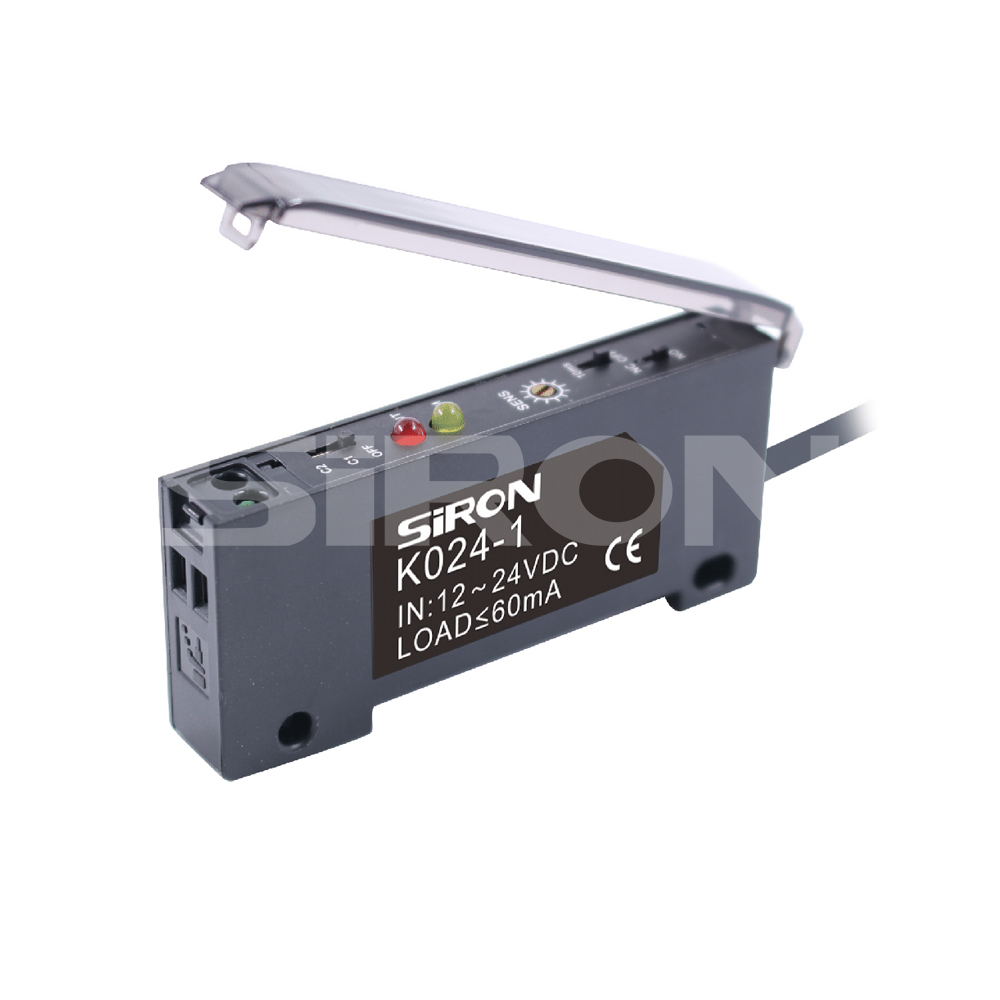

外貌 |
| |
电源 | 12-24V DC，脉动（PP）最多10％ | |
电流/功率 | ≤25mA | |
反应时间 | ≤1ms | |
温度波动 | 它是23℃的检测距离的±8％，在0到50℃的范围内。 | |
灵敏度调整 | 25扭转旋转调节器 | |
操作模式 | 通常开放/正常封闭的可选开关 | |
计时器功能*1 | 可以选择10ms延迟/计时器关闭 | |
控制输出 | NPN/PNP收集器的最大开路为100mA（NPN：40V/PNP：26.4V），最大残留电压为1V | |
AAM输出未连接*2 | NPN/PNP的收集器开路高达100mA（NPN：40V/PNP：26.4V），剩余电压最大为1V或更小 | |
保护电路 | 反向电流保护，输出过电压保护，输出电涌保护 | |
环境温度 | 0〜50℃ | |
相对湿度 | 35 ～85％，无凝结 | |
重量（包括电缆） | 约65克 | |
电缆长度 | 2m | |
n ote： *1：当配置了NO（通常打开）操作时，关闭延迟时间为10ms。
*2：配置NC（正常关闭）操作时，启动延迟时间为10ms。
传感器头参数
姓名 | 检测头 | |||||
模型 | K024-1A | K024-2A | K024-3A | K024-4A | K024-5A | K024-6A |
外貌 |  |  |  |
|
|
|
类型 | 嵌入 | |||||
| 圆柱类型 | 螺纹类型 | 超薄类型 | ||||
稳定检测范围 | 0〜0.6mm | 0 ～1mm | 0〜2mm | 0〜5mm | 0〜1mm | |
最大检测距离 | 1.2mm | 3mm | 5mm | 8mm | 3mm | |
可检测的objecis | 亚铁金属（请参阅非有产金属的特征） | |||||
标准目标（铁，t = 1mm） | 5×5mm | 10×10mm | 15×15mm | 5×5mm | ||
滞后 | 0.04mm | 0.05mm | 0.04mm | 0.05mm | ||
可重复性 | 0.002mm | 0.005mm | 0.002mm | |||
保护水平 | IP67 | |||||
环境温度 | -10℃〜+60℃，没有冷冻 | |||||
相对湿度 | 35％～85％，无凝结 | |||||
温度波动 | 检测距离为23℃（K024-1A/2A：-10〜+20％）的检测距离为±10％） | |||||
重量 | ≈30g | ≈45克 | ≈47克 | ≈58克 | ≈65克 | ≈32g |
姓名 | 检测头 | ||||||
模型 | K024-7A | K024-8A | K024-9A | K024-10A | K024-11a | K024-12A | K024-13A |
| 外貌 |  |  |  |  |  |
|
|
类型 | 嵌入 | 非安装 | |||||
| 薄型 | 抗油类型 | 圆柱类型 | 螺纹类型 | 圆柱类型 | |||
稳定的检测范围 | 0〜5mm | 0〜1.5mm | 0〜1mm | 0〜2mm | 0〜3mm | 0 ～9mm | |
最大检测距离 | 8mm | 2.5mm | 3mm | 5mm | 7mm | 18mm | |
可检测的objecs | 亚铁金属（请参阅非有产金属的特征） | ||||||
标准目标（铁，t = 1mm） | 15×15mm | 10×10mm | 5×5mm | 10×10mm | 25×25mm | ||
滞后 | 0.05mm | 0.07mm | 0.04mm | 0.05mm | 0.06mm | ||
可重复性 | 0.005mm | 0.002mm | 0.005mm | 0.002mm | |||
保护水平 | IP67 | ||||||
环境温度 | -10℃〜+60℃，没有冷冻 | ||||||
相对湿度 | 35％〜85％，无凝结 | ||||||
温度波动 | 在23℃时，检测距离公差为±10％（对于K024-12A：±30％，最大-10％），在-10〜+60％的范围内 | ||||||
重量 | ≈60克 | ≈52克 | ≈82克 | ≈88克 | ≈115克 | ≈29g | ≈180克 |
注意：K024-2A，K024-3A，K024-4A是非螺旋嵌入式类型的；
K024-9A，K024-10A，K024-11A是电磁嵌入式类型。
例子

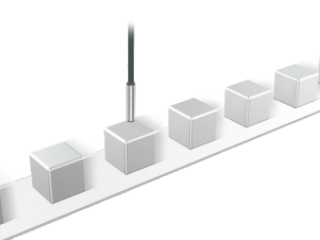

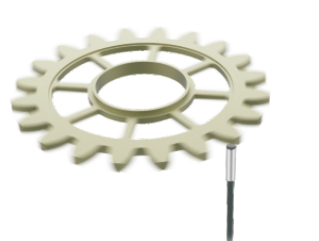

检测小金属块 检测齿轮旋转速度

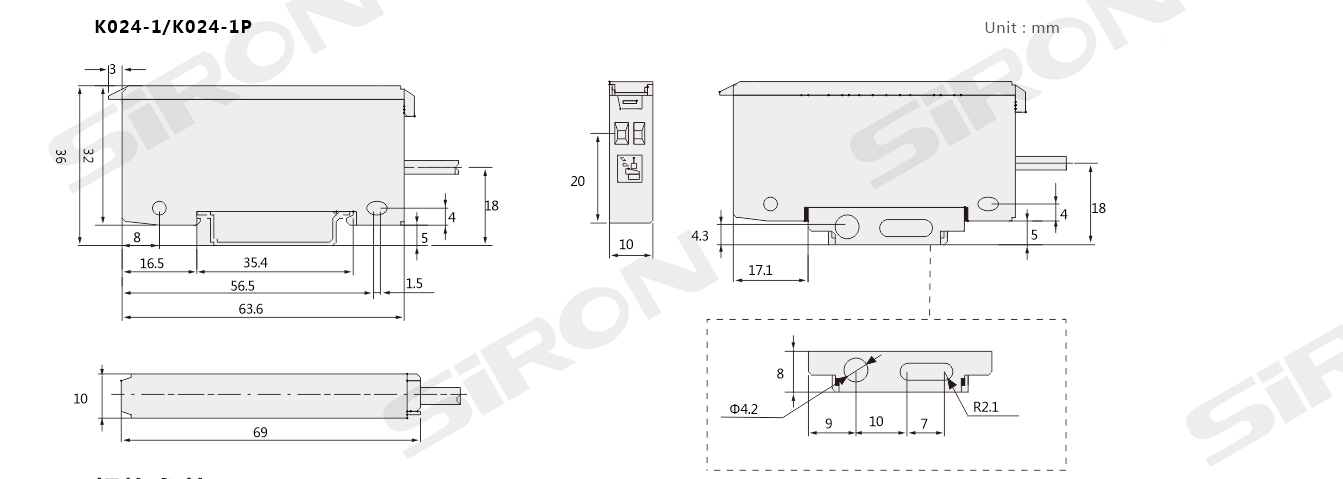

方面

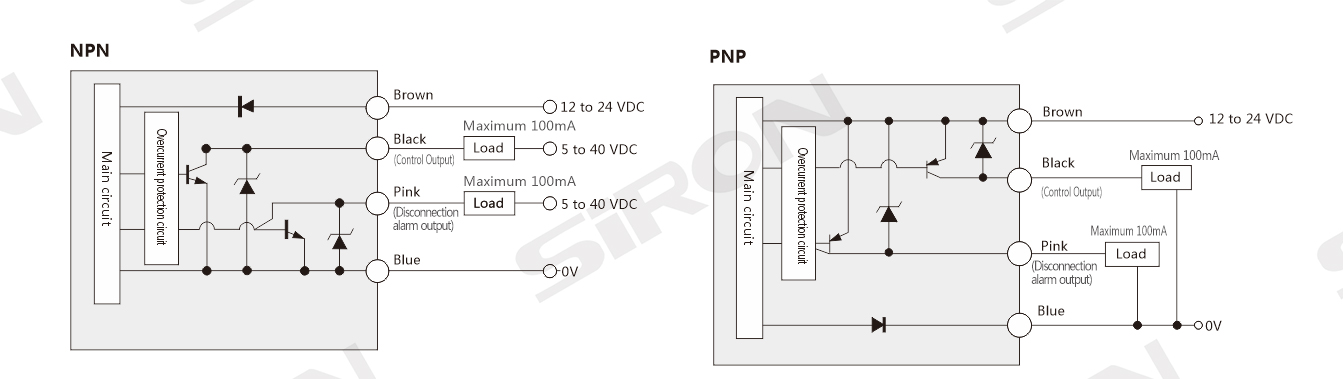

接线图
