T301-D
SiRON
8517799000
关于选择

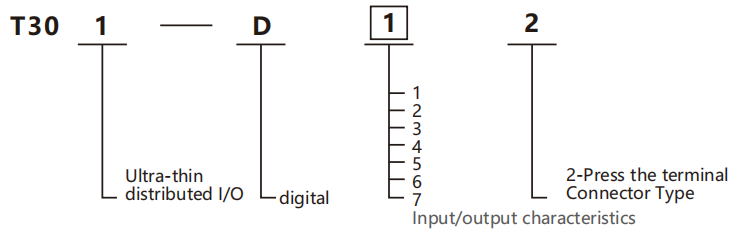

选型示例：T301-D12代表超薄分布式I/O系列。数字量，输入输出特性：16路数字量输入。0路数字量输出，接口形式：压接端子。
输入/输出特征
| 代码 | 输入 | 输出 |
| 1 | 16个通道数字输入 | 0频道数字输出 |
| 2 | 0频道数字输入 | 16个通道数字（晶体管）输出（NPN） |
| 3 | 0频道数字输入 | 16个通道数字（晶体管）输出（PNP） |
| 4 | 0频道数字输入 | 16个频道数字（继电器）输出 |
| 5 | 8个通道数字输入 | 8个通道数字（晶体管）输出（NPN） |
| 6 | 8个通道数字输入 | 8个通道数字（晶体管）输出（PNP） |
| 7 | 8个通道数字输入 | 8个通道数字（继电器）输出 |
规格
输入信号
| 信号类型 | NPN/PNP | 输入过滤 | 0.2〜6.4ms |
| “ 0 ”表示信号类型为NPN | 18～30V DC | 输入电流 | 10mA |
| “ 1 ”指示信号类型NPN | -3+3V DC | lsolation模式 | 光耦合器隔离 |
| “ 0 ”信号类型PNP | -3+3V DC | Lsolation电压 | 500V |
| “ 1 ”信号类型PNP | 18～30V DC | 指示灯 | 绿色领导 |
输出信号
| 信号类型 | NPN | PNP | 中继 |
| “ 0 ”表示信号类型为NPN | 24V DC | 24V DC | 24V DC，220VAC |
| “ 1 ”指示信号类型NPN | 1a | 1a | 2a，2a |
| “ 0 ”信号类型PNP | 100μs | 100μs | 10ms |
| “ 1 ”信号类型PNP | 电感载荷，电阻载荷 | ||
| 输入过滤 | 光耦合隔离，继电器隔离 | ||
| 输入电流 | 500V | ||
| 隔离模式 | 过电压和过电流保护 | ||
| 隔离电压 | 八点构成一个共同的末端 | ||
| 指示灯 | 绿色领导 | ||

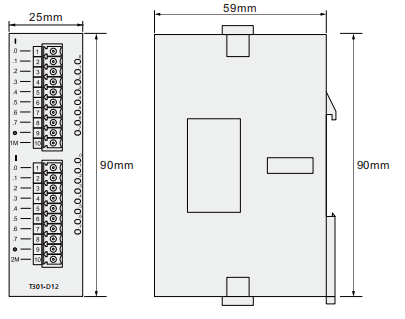

方面

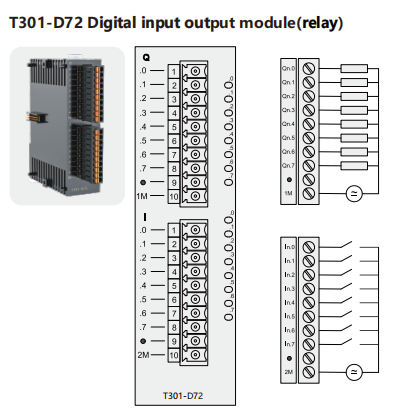

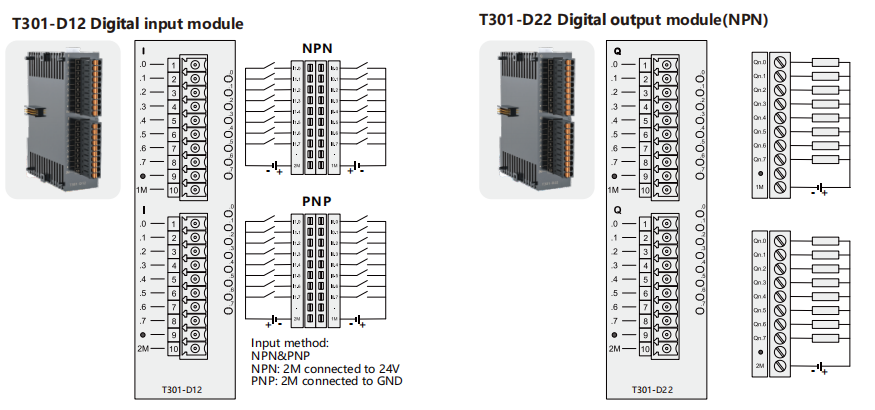

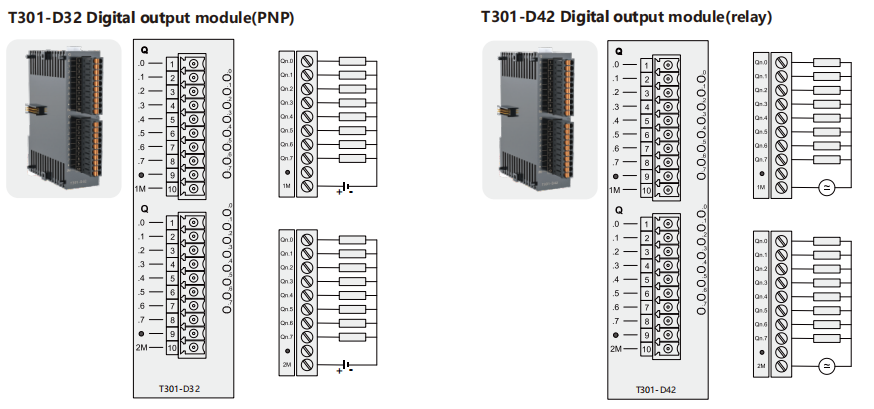

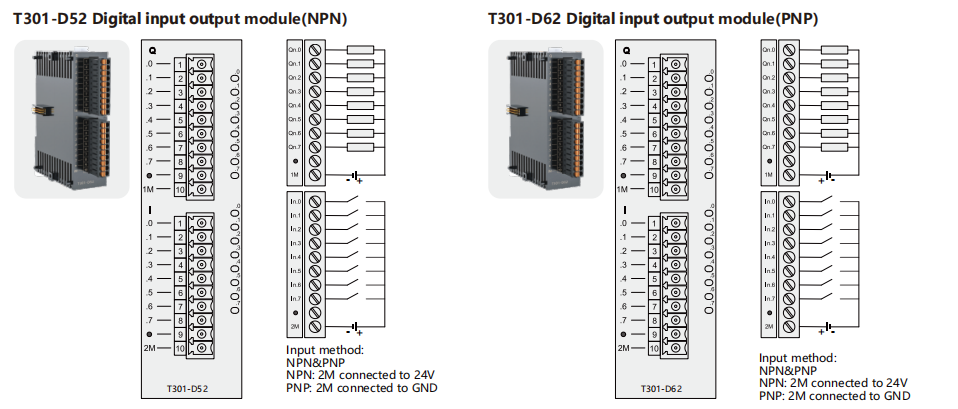

接线图
