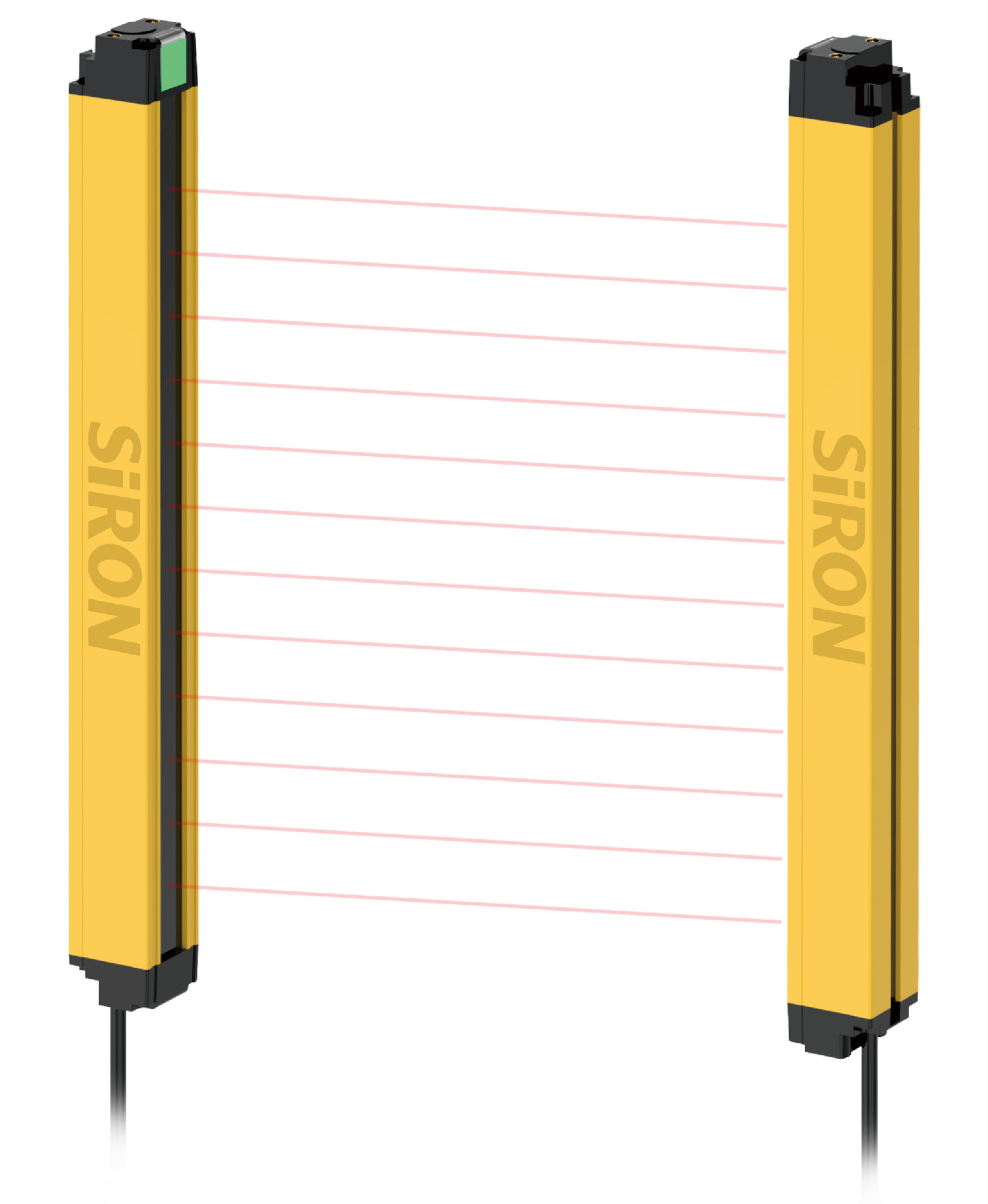

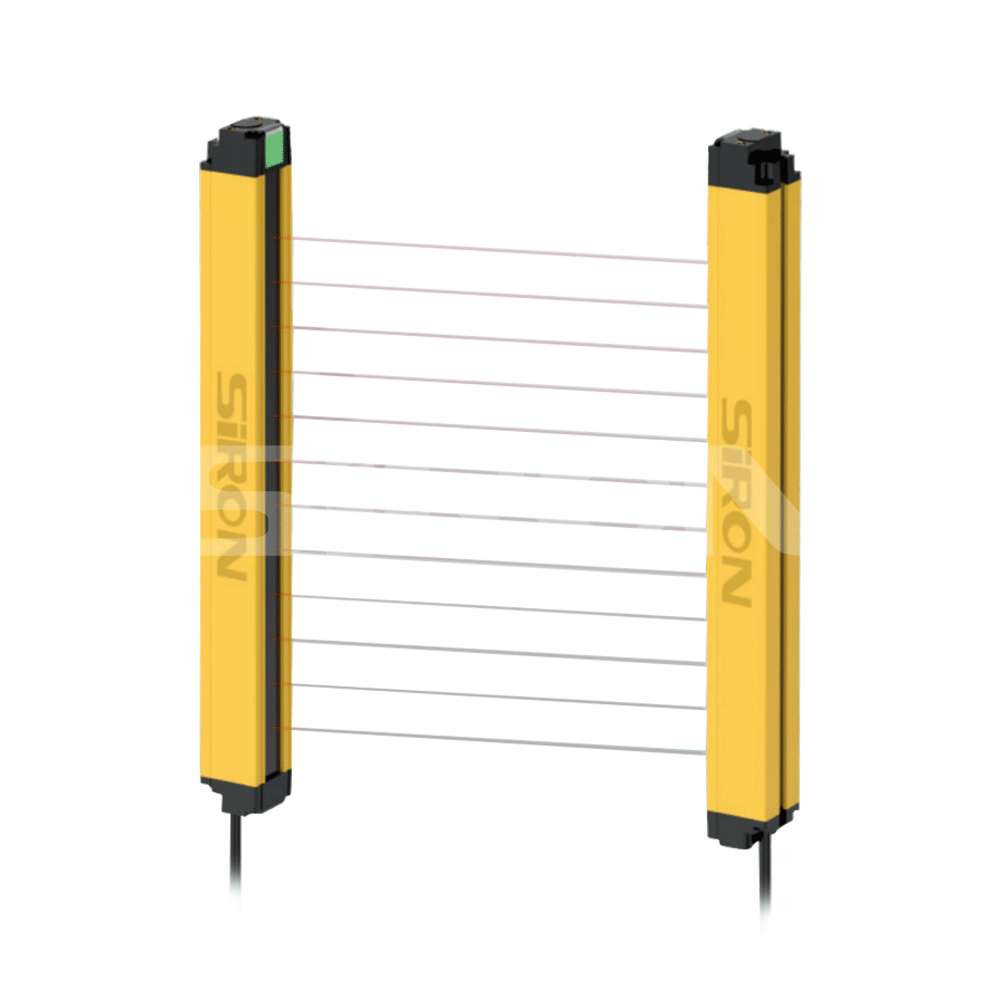

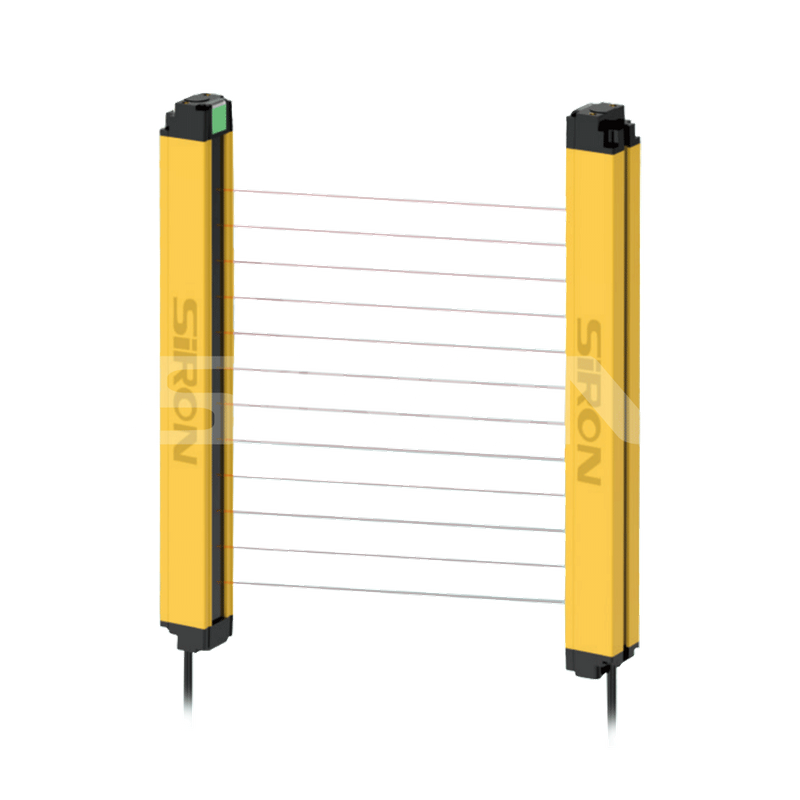

K033E
SiRON

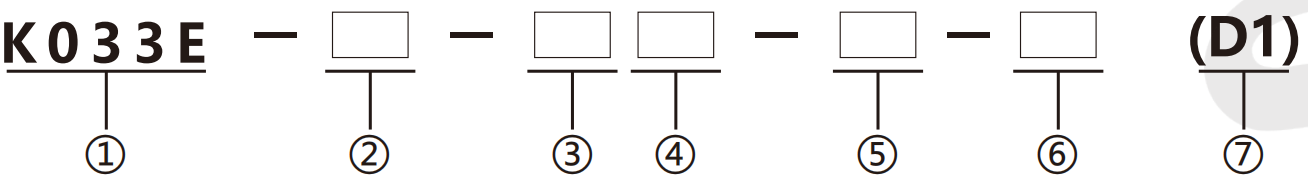

关于选择

超薄光幕(侧面检测)系列 | K033E |
光轴的数量 | 4:4轴、6:6轴、8:8轴 |
光轴节距 | 10:10毫米 20:20毫米 40:40毫米 |
输出方式 | 空白:NPN 输出 |
经营状况 | 空白:常闭 |
同步方式 | 空白:行同步 |
防护距离 | D1:0~1m D3:1~3m D5:1~5m D7:1~7m |
模型选择示例:
K033E-8-10(D1)指K033E系列,8个光轴,10mm光轴间距,NPN输出,常闭状态,线同步,保护距离1米。
K033E-8-10NP-NO-G(D7)指K033E系列,8个光轴,10mm光轴间距,NPN+PNP双输出,常开状态,光同步,保护距离7米。
笔记:
行同步时,NPN或PNP输出可选;光同步仅支持NPN+PNP双输出。

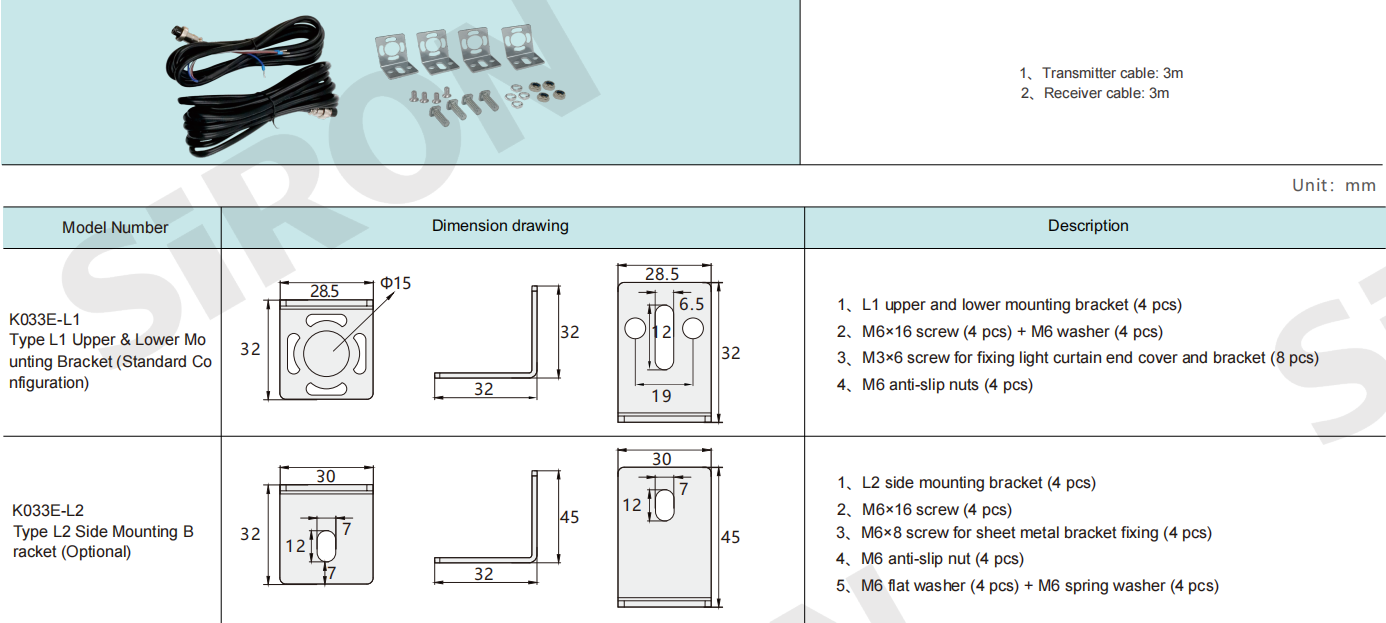

单独购买支架时,订购型号为:K033E-L1、K033E-L2。
例子

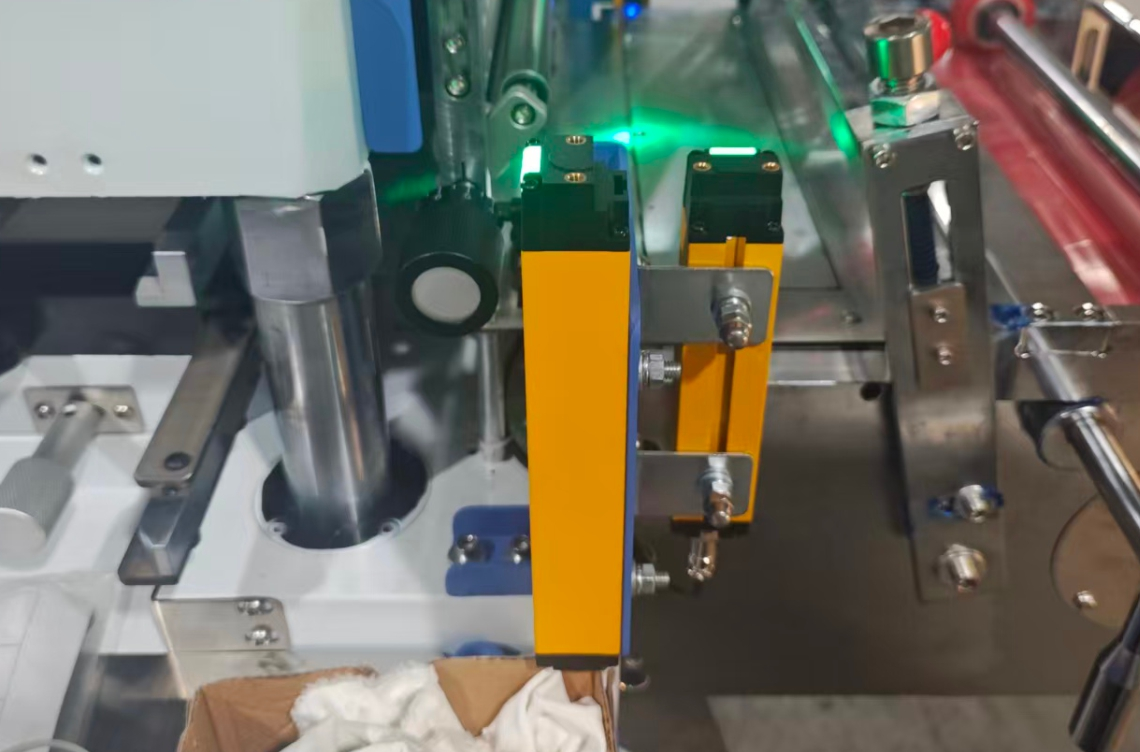

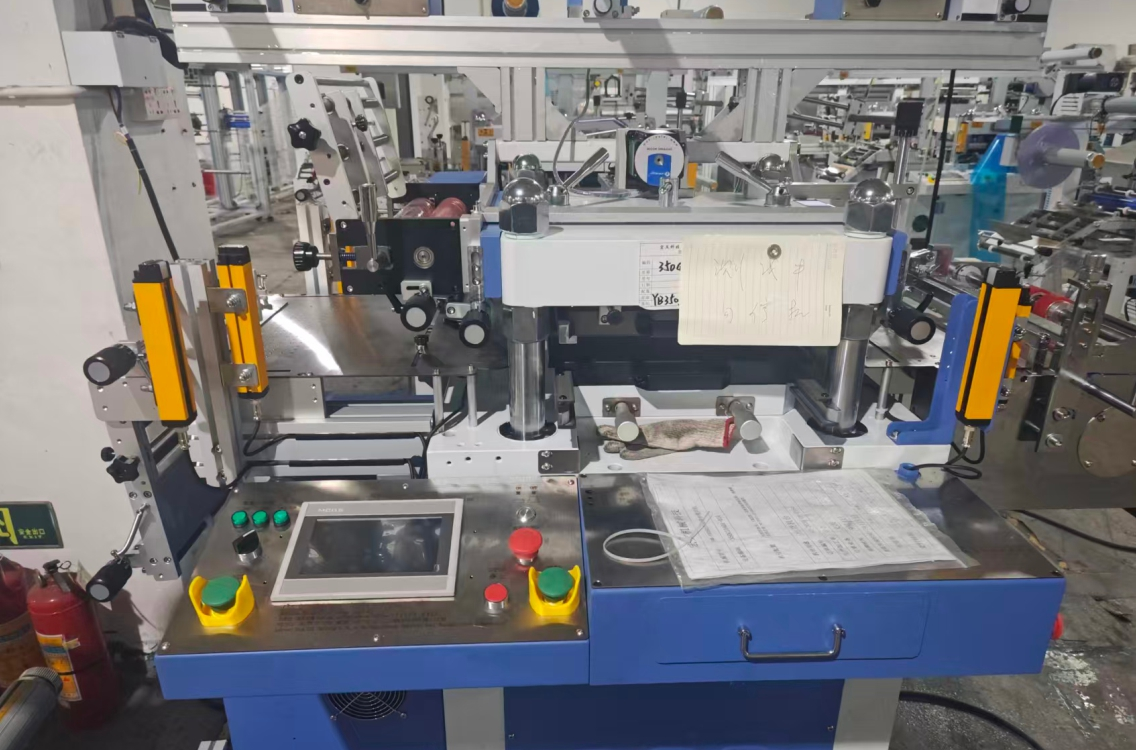

模切机应用


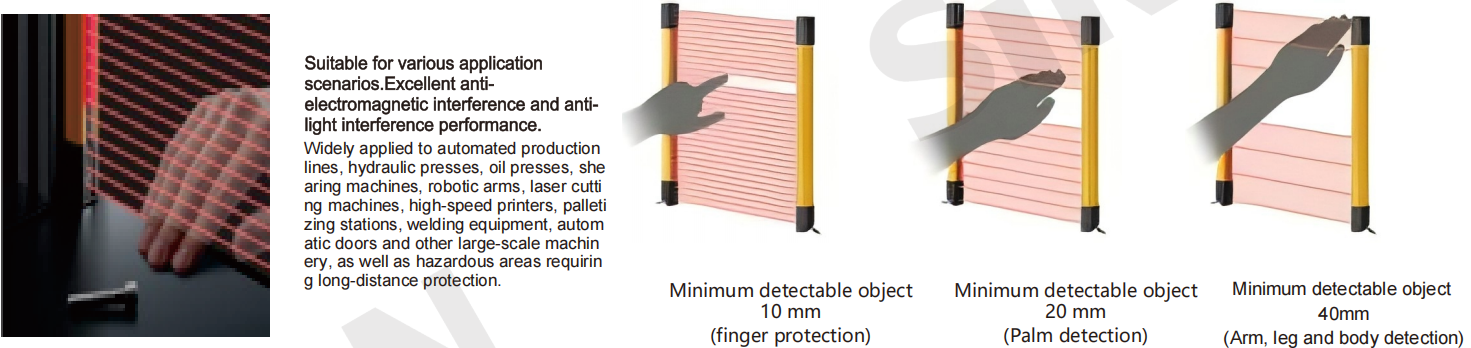

光轴间距示意图

规范参数
| 姓名 | 迷你光幕 |
| 截面积 | 29×30毫米 |
| 通道数量 | 单通道 |
| 光轴数 | 4、6、8、10、12轴…… |
| 防护高度 | 光轴节距×(光轴数-1) |
| 防护距离 | 0.2~7M |
| 光轴节距 | 10mm/20mm/40mm |
| 工作电源 | 24V±10% |
| 力量 | 3〜8W |
| 电路保护 | 反接保护/输出短路保护 |
| 响应时间 | ≤10ms |
| 工作温度 | -10〜+55℃ |
| 储存温度 | -40〜+70℃ |
| 工作湿度 | 35%RH〜85%RH |
| 绝缘抗性 | ≥100MQ |
| 信号输出 | NPN/PNP |
| 反灯干扰 | 10000lux |
| 同步方式 | 线同步/光同步 |
| 入口保护(IP 等级) | IP65 |
选型清单
| 光轴节距 | 10mm | |||||||||||||||||||||||
| 光轴数 | 6轴 | 8轴 | 10轴 | 12轴 | 14轴 | 16轴 | 18轴 | 20轴 | 22轴 | 24轴 | 26轴 | 28轴 | 30轴 | 32轴 | ||||||||||
| 防护高度 | 50 | 70 | 90 | 110 | 130 | 150 | 170 | 190 | 210 | 230 | 250 | 270 | 290 | 310 | ||||||||||
| 光幕总高度(mm) | 95 | 115 | 135 | 155 | 175 | 195 | 215 | 235 | 255 | 275 | 295 | 315 | 335 | 355 | ||||||||||
| 光轴节距 | 10mm | |||||||||||||||||||||||
| 光轴数 | 34轴 | 36轴 | 38轴 | 40轴 | 42轴 | 44轴 | 46轴 | 48轴 | 50轴 | 52轴 | 54轴 | 56轴 | 58轴 | 60轴 | ||||||||||
| 防护高度 | 330 | 350 | 370 | 390 | 410 | 430 | 450 | 470 | 490 | 510 | 530 | 550 | 570 | 590 | ||||||||||
| 光幕总高度(mm) | 375 | 395 | 415 | 435 | 455 | 475 | 495 | 515 | 535 | 555 | 575 | 595 | 615 | 635 | ||||||||||
| 光轴间距20mm(保护距离:(0.2~7m) | ||||||||||||||||||||||||
| 光轴节距 | 20mm | |||||||||||||||||||||||
| 光轴数 | 4轴 | 6轴 | 8轴 | 10轴 | 12轴 | 14轴 | 16轴 | 18轴 | 20轴 | 22轴 | 24轴 | 26轴 | 28轴 | 30轴 | ||||||||||
| 防护高度 | 70 | 100 | 140 | 180 | 220 | 260 | 300 | 340 | 380 | 420 | 460 | 500 | 540 | 580 | ||||||||||
| 光幕总高度(mm) | 115 | 155 | 195 | 235 | 275 | 315 | 355 | 395 | 435 | 475 | 515 | 555 | 595 | 635 | ||||||||||
| 光轴节距 | 20mm | |||||||||||||||||||||||
| 光轴数 | 32轴 | 34轴 | 36轴 | 38轴 | 40轴 | 42轴 | 44轴 | 46轴 | 48轴 | 50轴 | 52轴 | 54轴 | 56轴 | 58轴 | 60轴 | |||||||||
| 防护高度 | 620 | 660 | 700 | 740 | 780 | 820 | 860 | 900 | 940 | 980 | 1020 | 1060 | 1100 | 1140 | 1180 | |||||||||
| 光幕总高度(mm) | 675 | 715 | 755 | 795 | 835 | 875 | 915 | 955 | 995 | 1035 | 1075 | 1115 | 1155 | 1195 | 1235 | |||||||||
| 光轴 间距 40mm (保护 距离:(0.2-7m) | ||||||||||||||||||||||||
| 光轴节距 | 40mm | |||||||||||||||||||||||
| 光轴数 | 4轴 | 6轴 | 8轴 | 10轴 | 12轴 | 14轴 | 16轴 | 18轴 | 20轴 | 22轴 | 24轴 | 26轴 | 28轴 | 30轴 | ||||||||||
| 防护高度 | 120 | 200 | 280 | 360 | 440 | 520 | 600 | 680 | 760 | 840 | 920 | 1000 | 1080 | 1160 | ||||||||||
| 光幕总高度(mm) | 195 | 275 | 355 | 435 | 515 | 595 | 675 | 755 | 835 | 915 | 995 | 1075 | 1155 | 1235 | ||||||||||
| 光轴节距 | 40mm | |||||||||||||||||||||||
| 光轴数 | 32轴 | 34轴 | 36轴 | 38轴 | 40轴 | 42轴 | 44轴 | 46轴 | 48轴 | 50轴 | 52轴 | 54轴 | 56轴 | 58轴 | 60轴 | |||||||||
| 防护高度 | 1240 | 1320 | 1400 | 1480 | 1560 | 1640 | 1720 | 1800 | 1880 | 1960 | 2040 | 2120 | 2200 | 2280 | 2360 | |||||||||
| 光幕总高度(mm) | 1315 | 1395 | 1475 | 1555 | 1635 | 1715 | 1795 | 1875 | 1955 | 2035 | 2115 | 2195 | 2275 | 2355 | 2435 | |||||||||
依恋

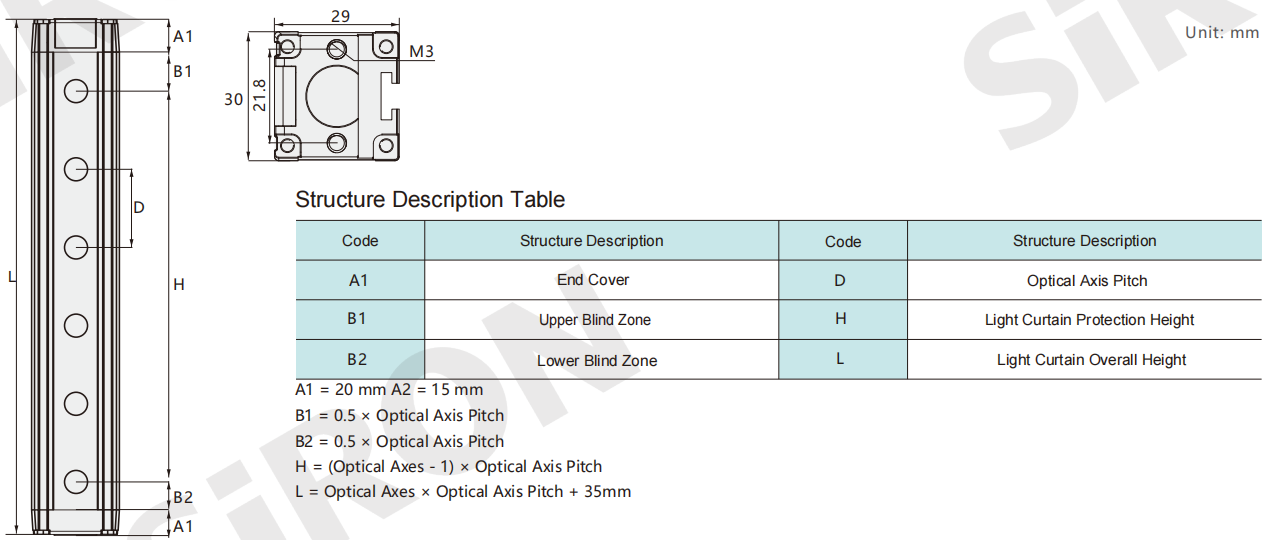

外形图

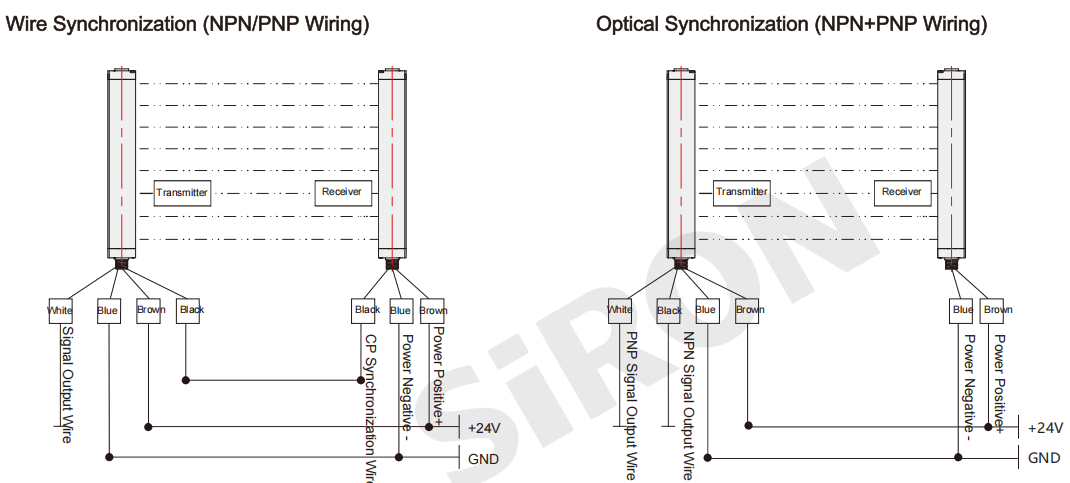

接线图
