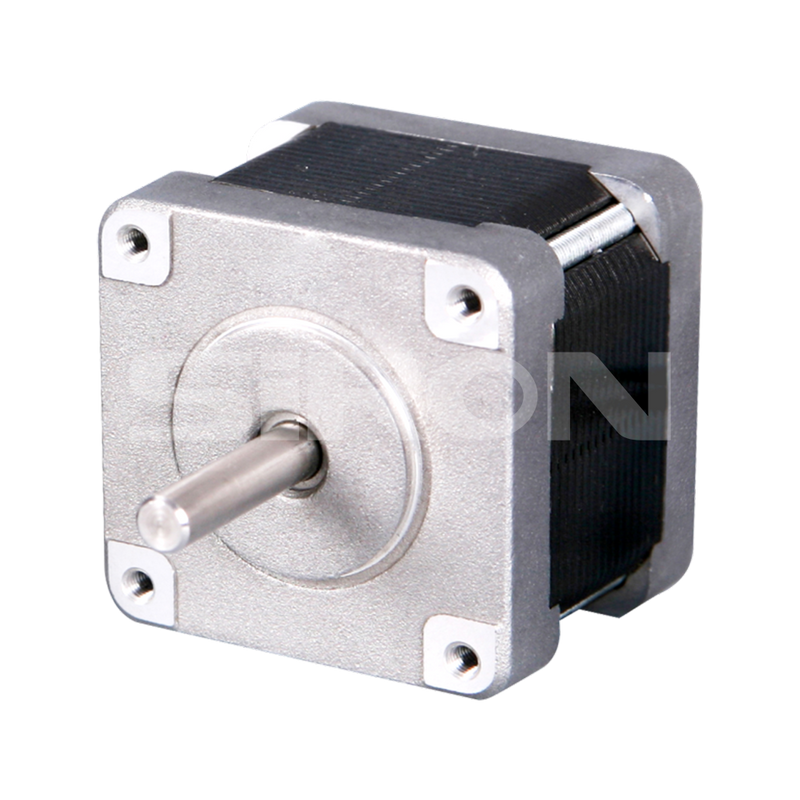

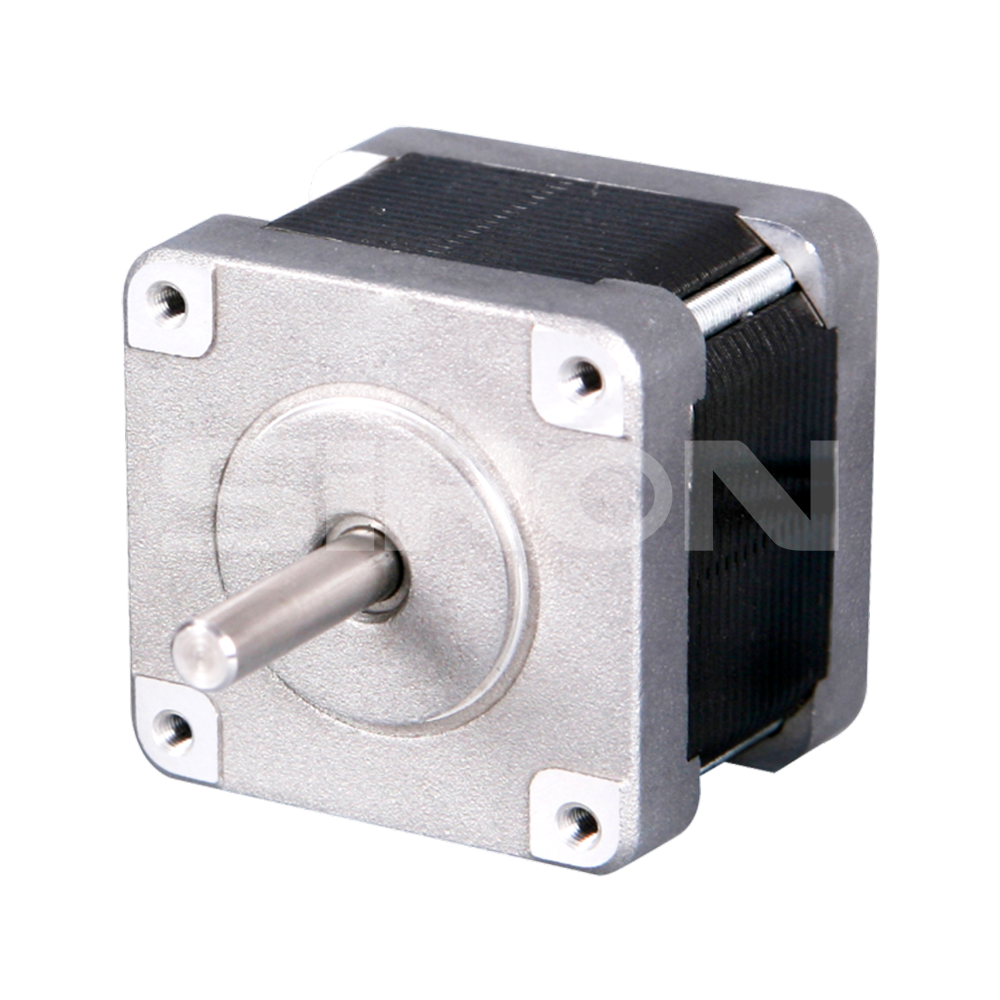

M272-39
SiRON
8501109990
关于选拔

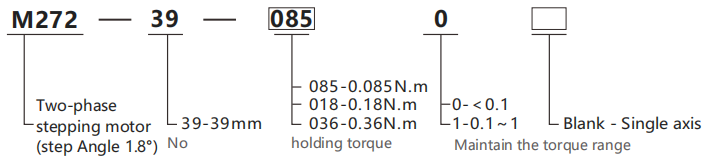

选型举例：M272-39-0850代表M272系列两相步进电机，机座号39mm，保持力矩0.085Nm，单轴。
规格
| 模型 | M272-39系列 | ||
| 径向游隙 | 0.02mm@450g | 步距角 | 1.8° |
| 轴向间隙 | 0.08mm@450g | 步距角精度 | ±5%(整级空载) |
| 最大径向力 | 28N(距法兰20mm） | 绝缘电阻 | 100MΩ，500VDC |
| 最大轴向力 | 10N | 环境温度 | -20℃~+50℃ |
| 介电强度 | 600VAC/1秒 | 绝缘等级 | B级 |
电气性能
| 模型 | M272-39-0850 | M272-39-0181 | M272-39-0361 |
适配器驱动器 | M280-430 | M280-430 | M280-430 |
每相电流 | 0.4 | 0.3 | 0.5 |
| 保持扭矩 | 0.085 | 0.18 | 0.36 |
| 定位扭矩 | 0.008 | 0.01 | 0.012 |
| 每个阻力 | 6.6 | 40 | 24 |
| 各电感 | 7 | 30 | 50 |
| 引线数量 | 4 | 6 | 4 |
| 转动惯量 | 50 | 120 | 180 |
| 重量 | 0.12 | 0.18 | 0.2 |
| 体长 | 20 | 31 | 38 |

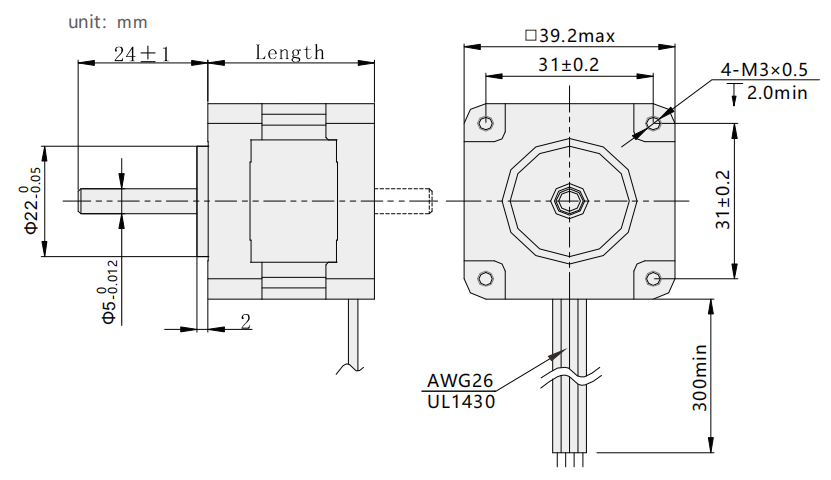

Dimensions

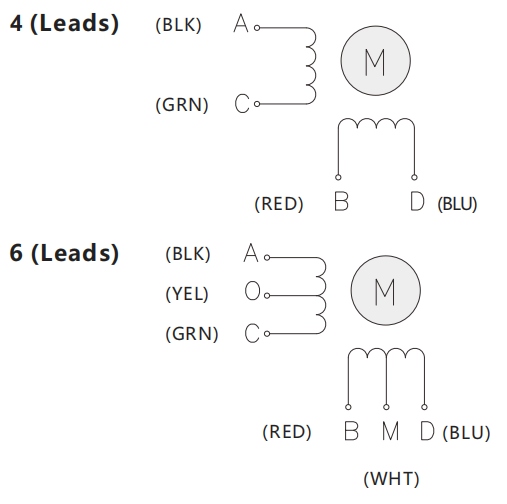

接线图

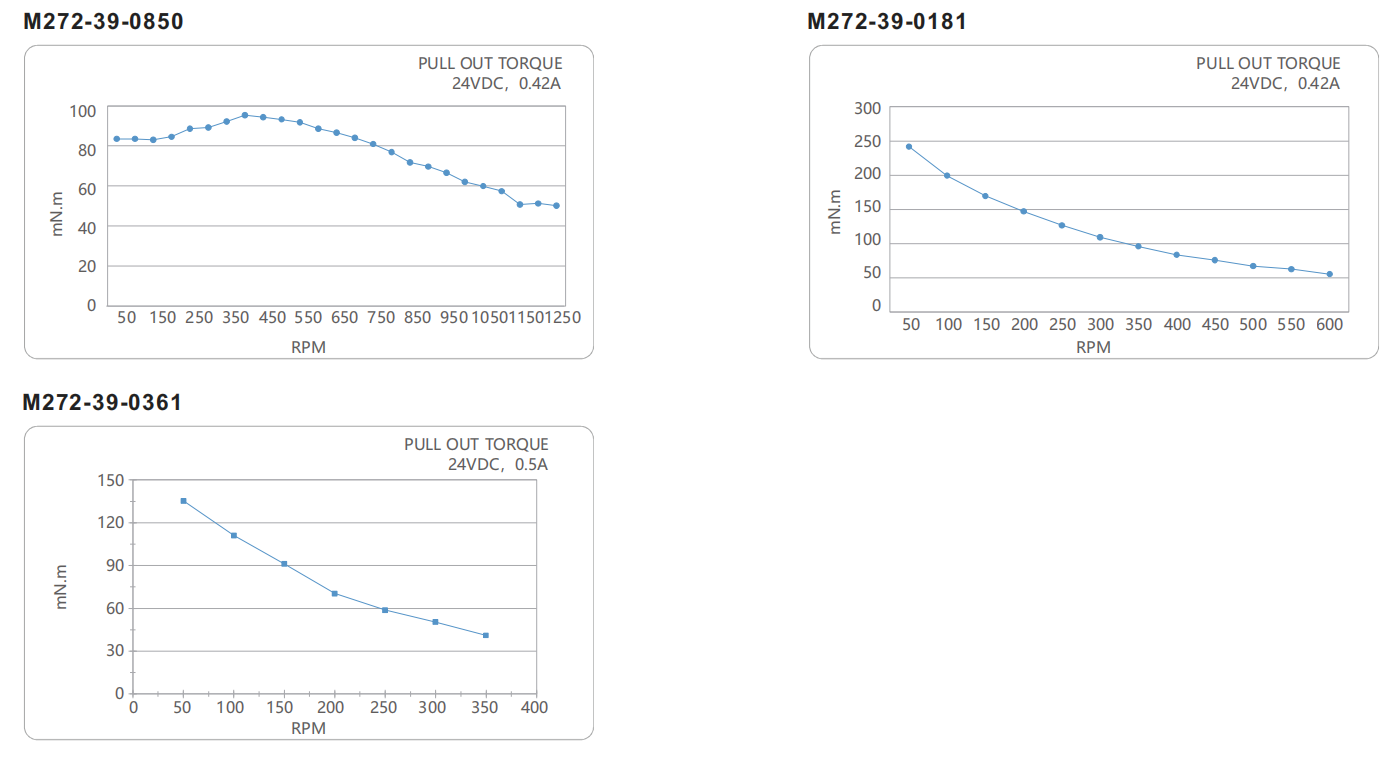

距离频率曲线
