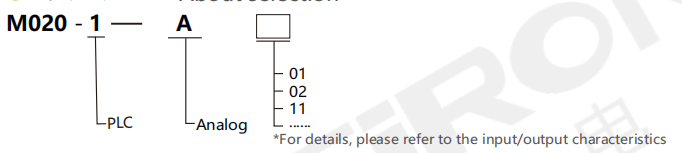

关于选择
| 代码 | 类型 | 输入/输出特征 |
| 01 | 输入模块 | 4模拟 |
| 02 | 8模拟 | |
| 11 | 输出模块 | 2类似物 |
| 12 | 4模拟 | |
| 21 | 输入/输出 模块 | 3模拟（2个输入/1输出） |
| 22 | 6模拟（4个输入/2输出） | |
| 31 | 热 电阻输入 模块 | 2个频道 |
| 32 | 4个频道 | |
| 33 | 热的 | 4个频道 |
| 34 | 电阻输入模块 | 8个频道 |
规格
模拟输入模块
| 模型 | M020-1-A01 | M020-1-A02 | |
| 外貌 |   |  | |
| 输入/输出模块类型 | 模拟输入模块 | ||
| 重量 | 147克 | 186G | |
| 功耗 | 1.5W（无负载） | 2.0W（无负载） | |
| 当前消费（SM巴士） | 80mA | ||
| 当前消费（24VDC | 40mA（无负载） | 70mA（无负载） | |
| 仿真词 | 输入点 | 4 | 8 |
| 类型 | 电压或电流（差分）：可以选择两个作为组 | ||
| 范围 | ±10V，±5V，±2.5V，或0〜20mA | ||
| 全范围D量表（数据字） | -27,648〜27,648 | ||
| 超冲程/不足范围 （数据 字） | 电压：27,649〜32,511/-27,649〜 -32,512 电流：27,649〜32,511/-4,864〜0 | ||
| OVRFLOW/下流数据字） | 电压：32,512〜32,767/-32,513〜 -32,768 电流：32,512〜32,767/-4,865〜-32,768 | ||
| mresolutionodel | 电压模式：12位+标志位，当前模式：12位 | ||
| 最大压力/电流 电阻 | ±35V/±40mA | ||
| 光滑的 | 无，弱，中等或强壮 | ||
| 噪声抑制 | 400,60,50或10Hz | ||
| 解决（站点和逻辑方面） | 无 | ||
| 精度（25℃/0〜55℃） | 电压模式：±0.1％/±0.2％的全尺度；当前模式：±0.2％/±0.3％ | ||
| 组合系数 | 40dB，DC 60Hz | ||
| 工作信号范围 | 信号加共同模式电压必须小于 +12V， 大于12V | ||
| 电缆长度（最大值） | 100m，屏蔽扭曲的一对电缆 | ||
| 诊断 | 溢出/底流 | 是的 | |
| 24V DC | 是的 | ||
模拟输出模块
| 模型 | M020-1-A11 | M020-1-A12 | |
外貌 | | | |
| 输入/输出模块类型 | 模拟 输出 模块 | ||
| 重量 | 147.1g | 170.5g | |
| 功耗 | 1.5W（无负载） | 2.1W（无负荷） | |
| 当前消费（SM巴士） | 60mA | ||
| 当前消费（24 VDC | 50mA（无负载） | 75mA（无负载） | |
| 肛门 | 输出点 | 2 | 4 |
| 类型 | 电压或电流 | ||
| 范围 | ±10V 或 0〜20mA | ||
| 解决 | 电压 模式：11 位+标志 位，当前 模式：11 | ||
| 全范围比例（数据字） | 电压：-27,648〜27,648 | ||
| 精度（25℃/0〜55℃） | 全尺度的±0.5％/±1.0％ | ||
| 停止模型 位置（场边和逻辑侧） 电缆长度（最大）的输出状态（最大） | 先前的值或替换值（默认值I I | ||
| 不 | |||
| 100m，屏蔽扭曲的一对电缆 | |||
| 诊断 | 溢出/底流 | 是的 | |
| 24V DC | 是的 | ||
| 短路（唯一的电压模式） | 不 | ||
| 突破（唯一模式） | 不 | ||
模拟输入/输出模块
| 模型 | M020-1-A21 | M020-1-A22 | |
| 外貌 | | | |
| 输入/输出模块类型 | 模拟输入/输出模块 | ||
| 重量 | 172克 | 173.4g | |
| 功耗 | 1.1W（无负载） | 2.0W（无负载） | |
| Currert消耗（SM巴士） | 60mA | 80mA | |
| 当前消费24 VDQ | 30mA（无负载） | 60mA（无负载） | |
| 仿真input | 输入点 | 2 | 4 |
| 类型 | 电压或电流（差分）： 可以选择两个作为组 | ||
| 范围 | ±10V，±5V，±2.5V，OR0〜20mA | ||
| Fulrarge DF SCAE（数据WBRD） | -27,648〜27,648 | ||
| 889％/ndeshod范围 | 电压：27,649〜32,511/-27.649〜 -32,512 电流：27,649〜32,511/-4,864〜0 | ||
| SGU/LHDEFBU（数据 | 电压：32512〜32,767/-32.513〜 -32,768 电流：32,512〜32,767/-4,865〜-32,768 | ||
| mresolutionodel | 电压模式：12位+标志位，当前模式：12位 | ||
| masdmum压力/果仁 把sstane | ±35V/±40mA | ||
| 平滑/噪声抑制 | 无，弱，中或强/400,60,50或10Hz | ||
| Preci Sion 25℃/0-550 | 电压模式：±0.1％/±0.2％的全尺度； 当前模式：±02％/±0.3％的全尺度 | ||
| 组合系数 | 40dB，DC60Hz | ||
| 工作信号范围 | 信号加公共模式电压必须 小于 +12V，大于12V | ||
| CABE长度（Manum Wabe） | 100m，屏蔽扭曲的一对电缆 | ||
| 模拟图 | 输出点 | 1 | 2 |
| 类型/范围/分辨率 | 电压或电流/±10V或0〜20mA 电压模式：11位 +标志位 | ||
| 范围DF量表（CDTA单词 | 电压：-27,648〜27,648 | ||
| 精度{25℃/D-55℃ | 全尺度的±0.5％/±1.0％ | ||
| OUPUT STTS UNCERTCP MOD | 以前的值或替换值 （默认值为0） | ||
| lsolation（站点和逻辑侧） | 不 | ||
| 安倍晋三（Mamum Vabe） | 100m，屏蔽扭曲的一对电缆 | ||
| 诊断 | Duafowndafaw/2V DCOW VOBAGE | 是的 | |
| 突破（唯一模式） | 不 | ||
| 短路（只有沃拉吉模型 | 不 | ||

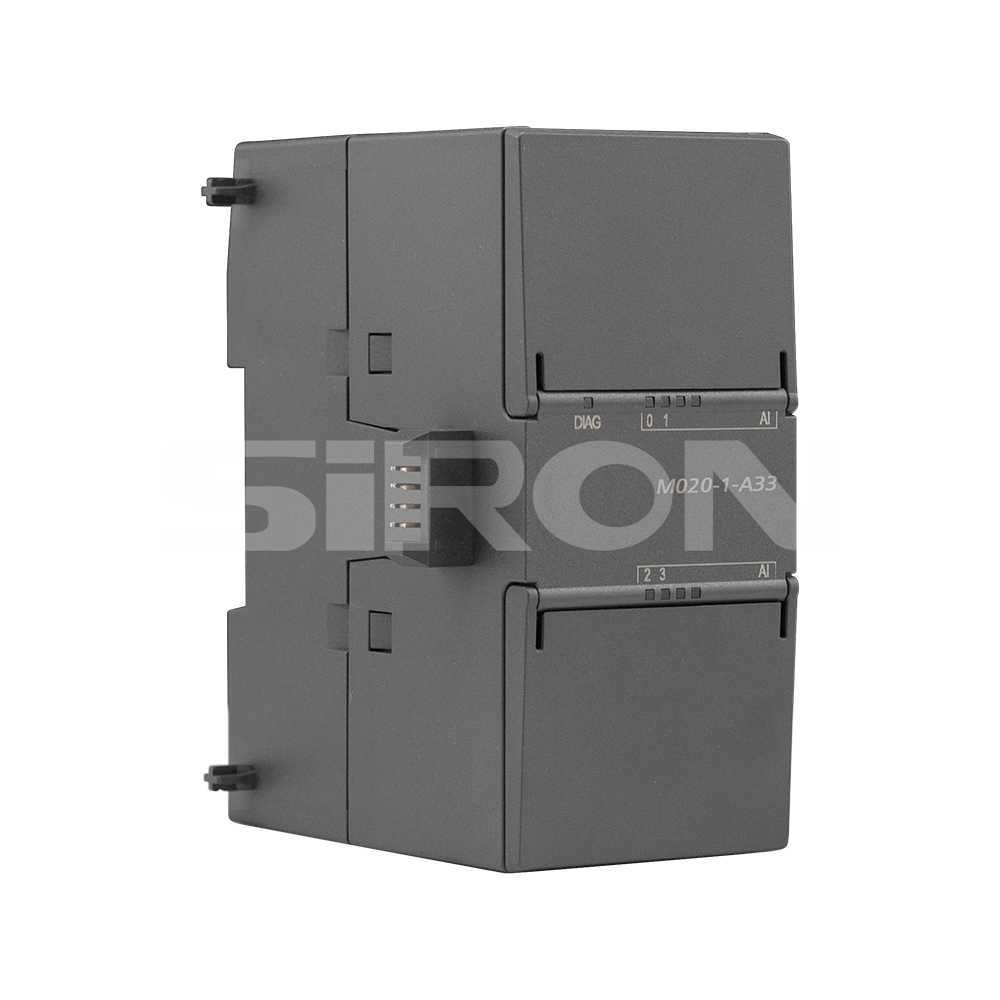

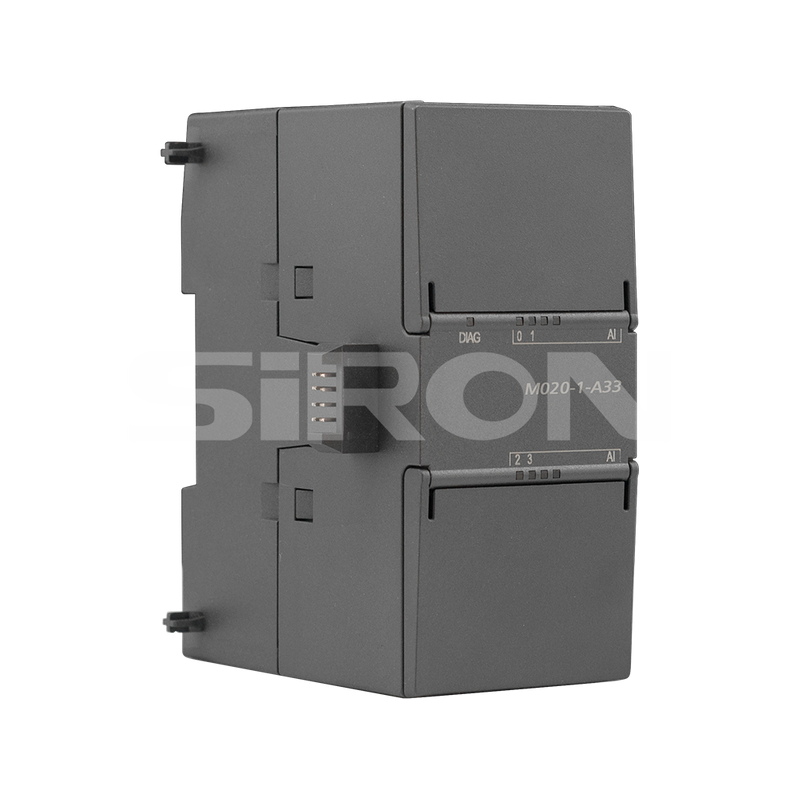

热电阻输入模块，热电偶输入模块
| 模型 | M020-1-A31 | M020-1-A32 | M020-1-A33 | M020-1-A34 | |
| 外貌 | | | | | |
| 输入/输出模块类型 | 热电阻输入模块 | 热电阻输入模块 | |||
| 重量 | 148.7g | 150克 | 125克 | ||
| 功耗 | 1.5W | 1.5W | |||
| 当前消费（SM巴士） | 80mA | 80mA | |||
| 当前消费（24V DC） | 40mA | 40mA | |||
| 仿真输入 | 输入道路编号 | 2 | 4 | 8 | |
| 类型 | 模块参考接地的RTD和电阻值 | ||||
| 最高/平均温度，温度 | ±35V/0.1℃/0.1°F，15位+标志位 | ||||
| 仿真input | 噪声抑制 | 85DB，10Hz/50Hz/60Hz/400Hz | 将选定的过滤器（10Hz，50Hz，60Hz或400Hz）设置为85DB | ||
| 组合系数 | > 120dB | 120V ac时，> 120dB | |||
| 阻抗 | ≥10mΩ | ||||
| 模型 | M020-1-A31 | M020-1-A32 | M020-1-A33 | M020-1-A34 | |
| 仿真输入 | 隔离 | 500V AC | 场侧和逻辑侧，场侧和24V DC侧， 24V DC侧和逻辑侧500VAC | ||
| 交点隔离 | 一 | ||||
| 精确 | 请参阅RTD传感器选择表 | 请参阅RTD传感器选择表 | |||
| Manimpsensor力量 | 0.5MW | 一 | |||
| 重复测量的prinople | ±0.05％fs/积分类型 | ||||
| 电缆长度（最大值） | 传感器的最大长度为100米 | ||||
| 电缆电阻 | 最大值为20Ω，对于Cu10，最大值为2.7Ω | 最大 100Ω | |||
| 冷端温度 | 一 | ±1.5℃ | |||
| 诊断 | 覆盖/uncerflow/24v dc低Vdtage | 是的 | |||
| 突破（唯一的院模式） | 是的 | ||||
