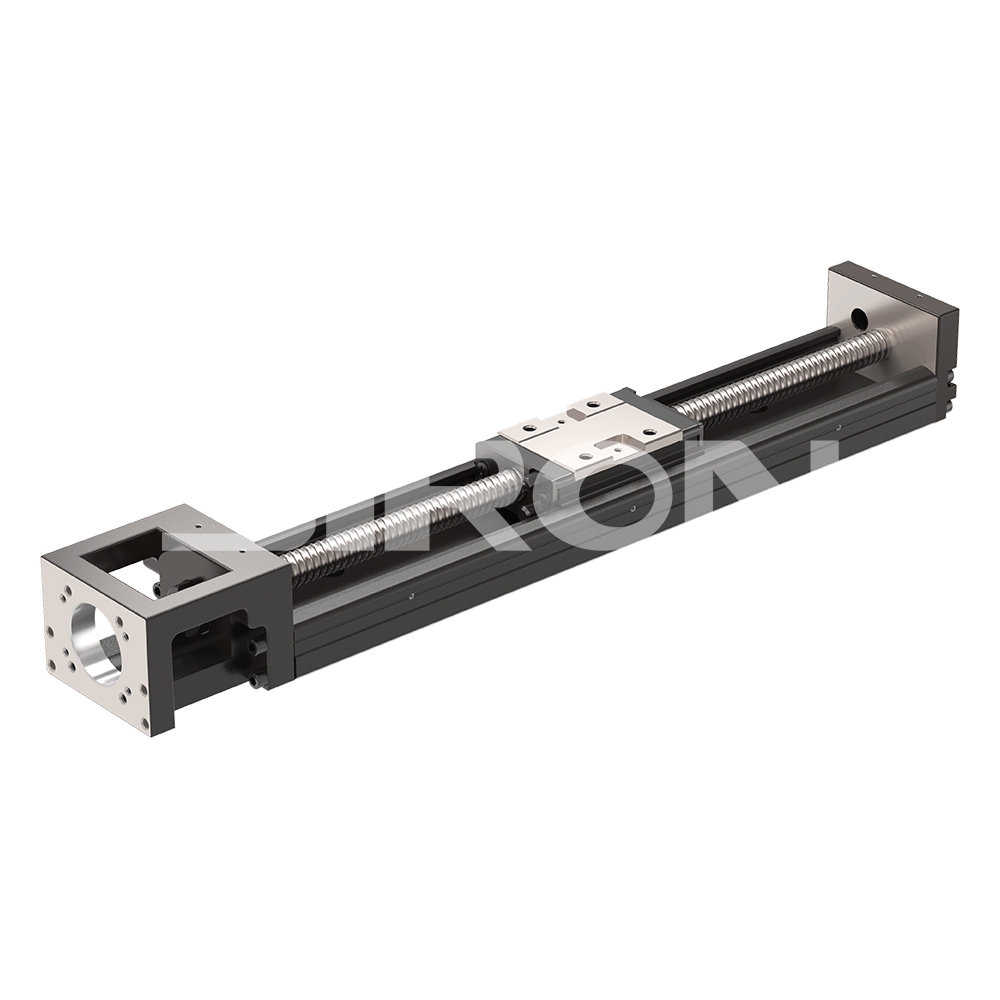

Siron M369-60单轴滑动表

特征：
*整合球螺钉和滚动指南的功能，传统的应用程序选择，安装，调试复合层，占据了巨大的空间缺点。
*指南轴承系统由两侧的硬化钢球组成
并滚动轨道接触角为45°，以确保四个方向具有相同的承载能力
*身体采用U形部分以及有限元分析优化，因此产品具有很高的刚度和
结紧密结构，重量轻。
状态：
数量：
询价 加入询价篮

  • M369-60

  • SiRON

  • 9001909090

60mm的底座 5毫米铅 200mm轨道长度 300mm轨道长度 150mm轨道长度
产品描述

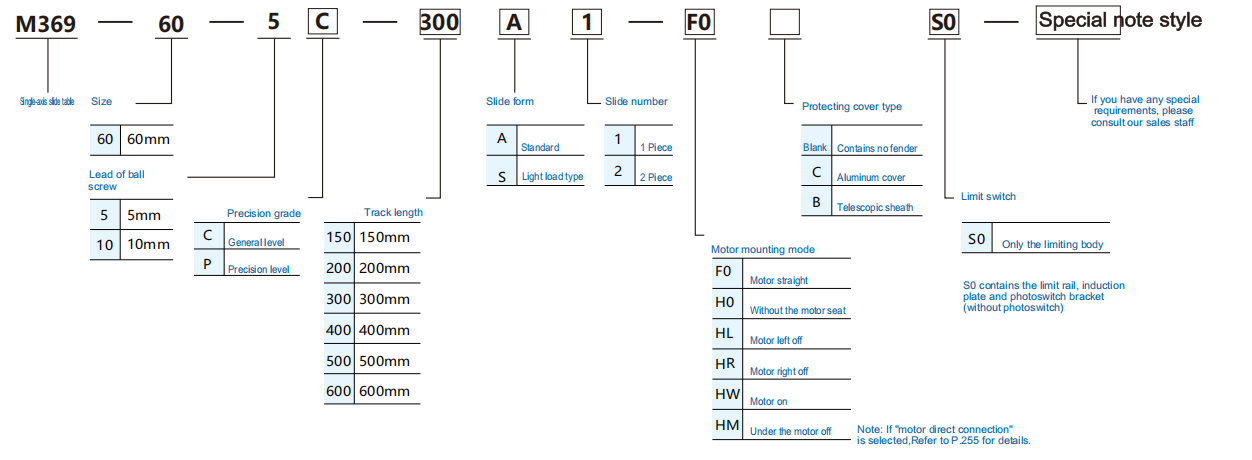

关于选择

企业微信截图_ 17571517629 890

选择示例：M369-60-5C-300A1-F0S0：M369系列，尺寸60mm，5mm，Precision Grend General，体长，300mm，标准滑动座椅1，电动机直接连接，无盖，仅限限制身体

注意：1。当主体的长度为100mm时，滑动座椅的数量仅适用于1。

2。如果需要光电开关，请单独订购

产品规格

模型 M369-60系列
轨道长度 150 200 300 400 500 600
准确性课 重新定位的可重复性 精确 ±0.003
通用级 ±0.01
 定位准确性 精确 ±0.020
步行的并行性 精确 ±0.010
最大启动扭矩 精确 15
通用级 7
最大                速度 ball 05; 10

速度		 精确 550（1100）*铅为10mm时，请参考“ 0 ”中的参数

 340（670）
通用级 390（790） 340（670）
球螺钉 直径 精度/一般级别 12
带领 精度/一般级别 5（10）

基本的动态负载等级		 精确 3744（2410）
一般级别 3377（2107）

基本的静态负载等级		 精确 6243（3743）
一般级别 5625（3234）
负载规范 线性滑梯 基本的动态负载等级 精度/一般级别 滑动a 13230
幻灯片s 7173


基本的静态负载等级		 精度/一般级别 滑动a 21462

幻灯片s		 11574
允许的静态时刻 倾斜   M₂（NM）
滑动A1		 152

滑动A2		 760

幻灯片S1		 72

幻灯片S2		 367
偏航M（NM）
滑动A1		 152

滑动A2		 760

幻灯片S1		 72

幻灯片S2		 367
YAW MA（NM）
滑动A1		 419

滑动A2		 838

幻灯片S1		 241

幻灯片S2		 482
家庭传感器 外部 K017-A6（可选）

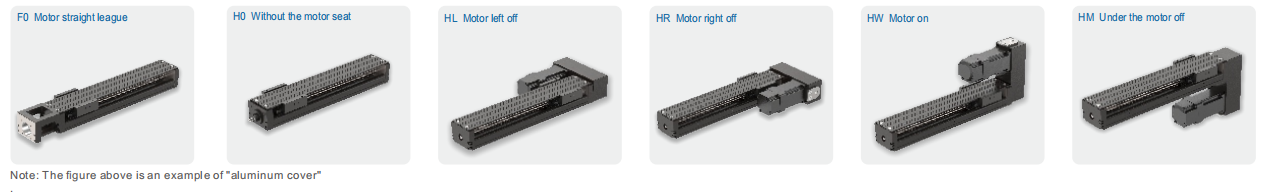

安装方法

企业微信截图_17756361122621

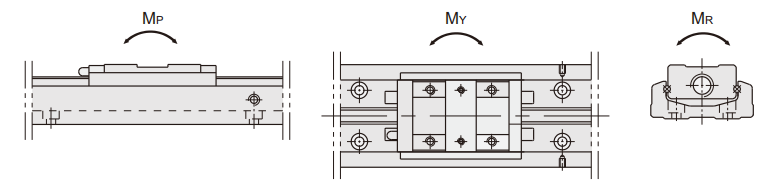

负载规格图例

企业微信截图_177563617726

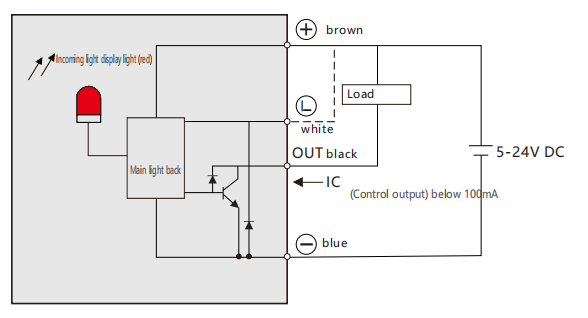

电感接线图

企业微信截图_17756361823305

Dimensions


无盖

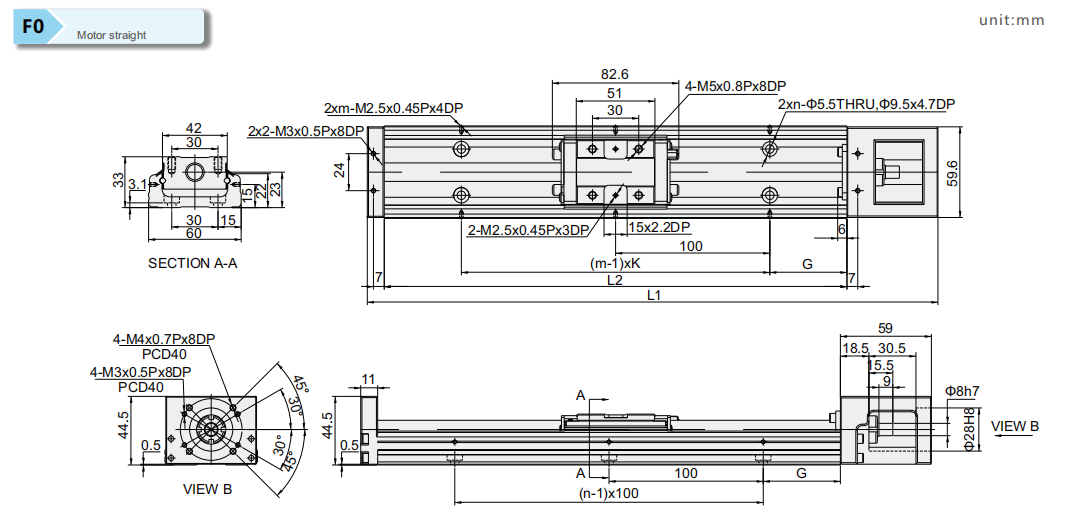

企业微信截图_17756362756840


L2(mm)
轨道长度
    L1(mm)
全长		 厚度(毫米) 直径(毫米) n m 最大行程 重量
slidea1 滑动A2 slidea1 滑动A2
150 220 25 100 2 2 60 / 1.5 /
200 270 50 100 2 2 110 / 1.8 /
300 370 50 200 3 2 210 135 2.4 2.7
400 470 50 100 4 4 310 235 3 3.3
500 570 50 200 5 3 410 335 3.6 3.9
600 670 50 100 6 6 510 435 4.2 4.6

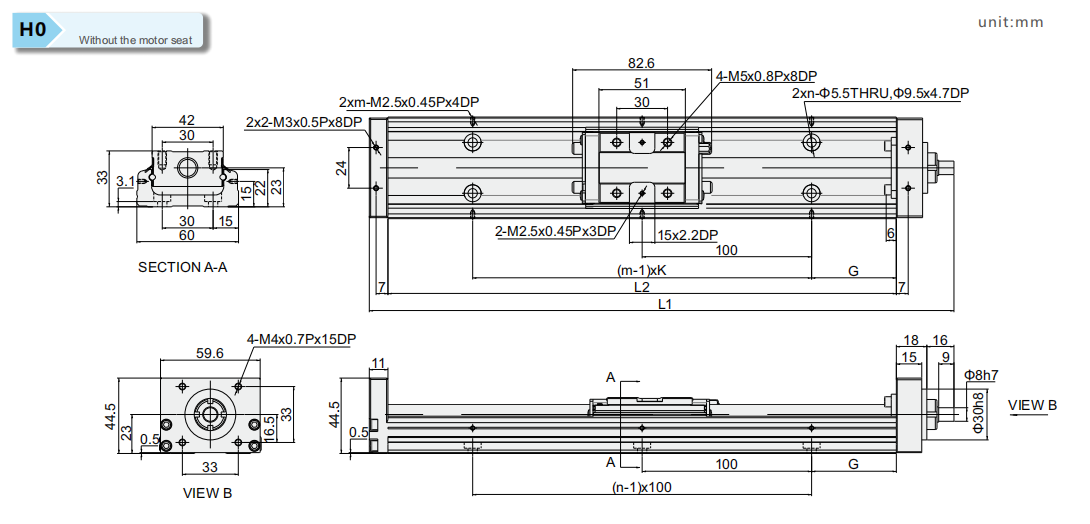

企业微信截图_17756363784436

L2(mm)
轨道长度		   L1(mm)
全长		 厚度(毫米) 直径(毫米) n m  （毫米） (公斤)
重量
最大限度 中风
slidea1 slidea2 slidea1 滑动A2
150 195 25 100 2 2 60 / 1.4 /
200 245 50 100 2 2 110 / 1.7 /
300 345 50 200 3 2 210 135 2.3 2.6
400 445 50 100 4 4 310 235 3.2 3.2
500 545 50 200 5 3 410 335 3.5 3.8
600 645 50 100 6 6 510 435 4.1 4.5

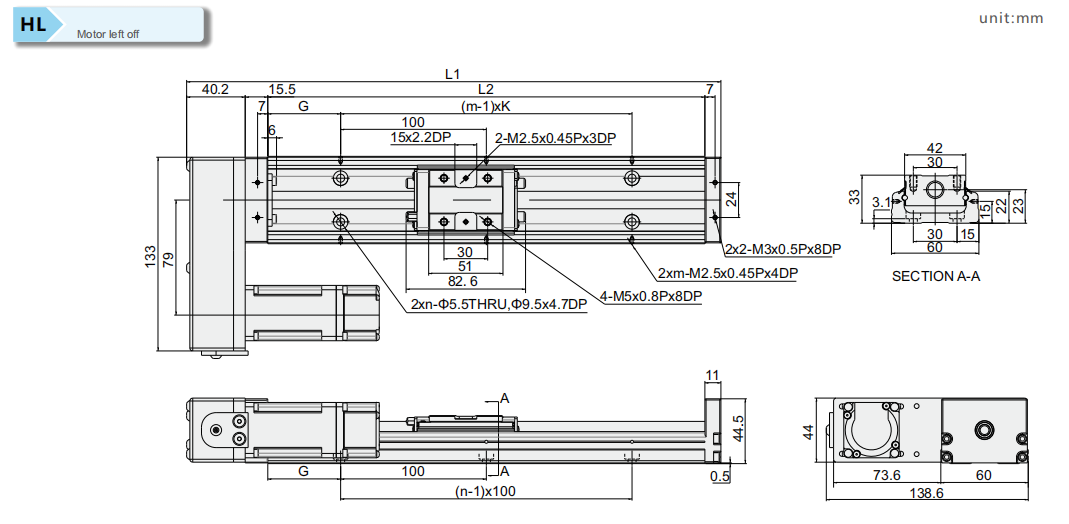

企业微信截图_17756364812808

L2(mm)
轨道长度		 L1(mm)
  全长		 厚度(毫米) 直径(毫米) n m  最大行程 重量
slidea1 滑动A2 滑动A1 滑动A2
150 216.7 25 100 2 2 60 / 1.4 /
200 266.7 50 100 2 2 110 / 1.7 /
300 366.7 50 200 3 2 210 135 2.3 2.6
400 466.7 50 100 4 4 310 235 3.2 3.2
500 566.7 50 200 5 3 410 335 3.5 3.8
600 666.7 50 100 6 6 510 435 4.1 4.5

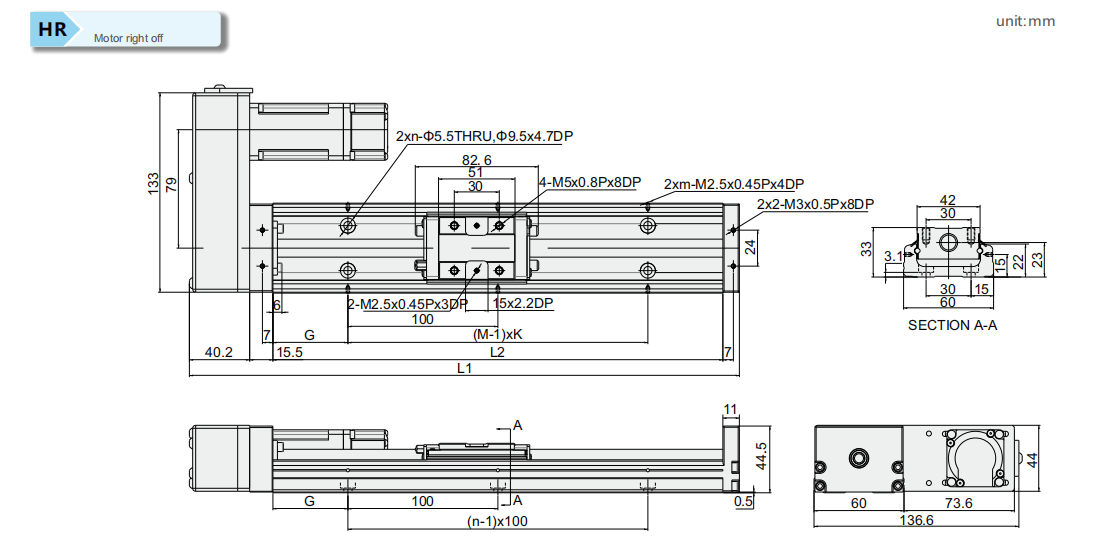

企业微信截图_17756365699504


    L2(mm)
轨道长度		 L1(mm)
全长		 厚度(毫米) 直径(毫米) n m  最大行程 重量
滑动A1 滑动A2 滑动A1 滑动A2
150 216.7 25 100 2 2 60 / 1.4 /
200 266.7 50 100 2 2 110 / 1.7 /
300 366.7 50 200 3 2 210 135 2.3 2.6
400 466.7 50 100 4 4 310 235 3.2 3.2
500 566.7 50 200 5 3 410 335 3.5 3.8
600 666.7 50 100 6 6 510 435 4.1 4.5

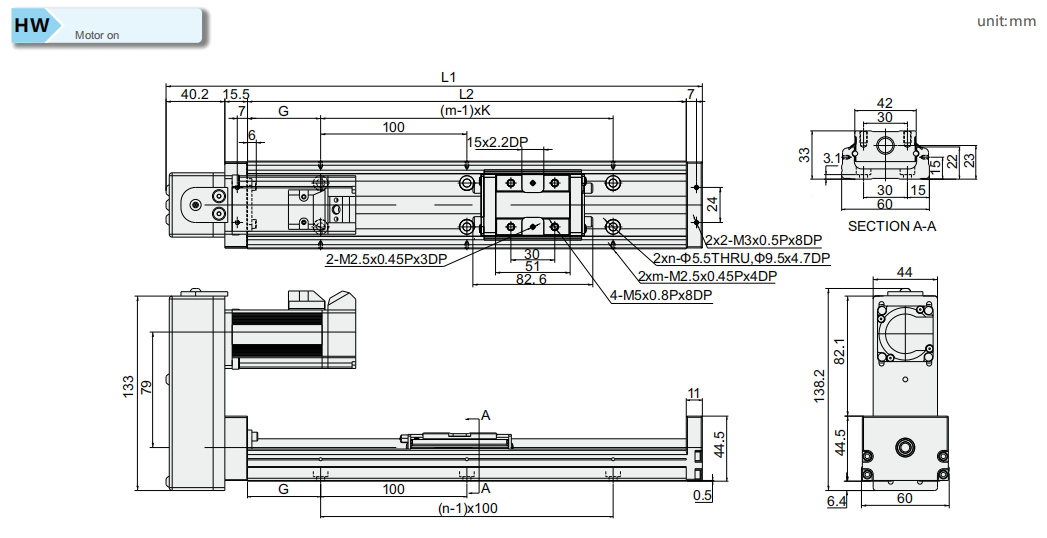

企业微信截图_1775636937685



L 2(mm)
轨道长度
L1(mm)
全长		 厚度(毫米) 直径(毫米) n m 最大行程 重量
slidea1 slidea2 滑动A1 滑动A2
150 216.7 25 100 2 2 60 / 1.4 /
200 266.7 50 100 2 2 110 / 1.7 /
300 366.7 50 200 3 2 210 135 2.3 2.6
400 466.7 50 100 4 4 310 235 3.2 3.2
500 566.7 50 200 5 3 410 335 3.5 3.8
600 666.7 50 100 6 6 510 435 4.1 4.5

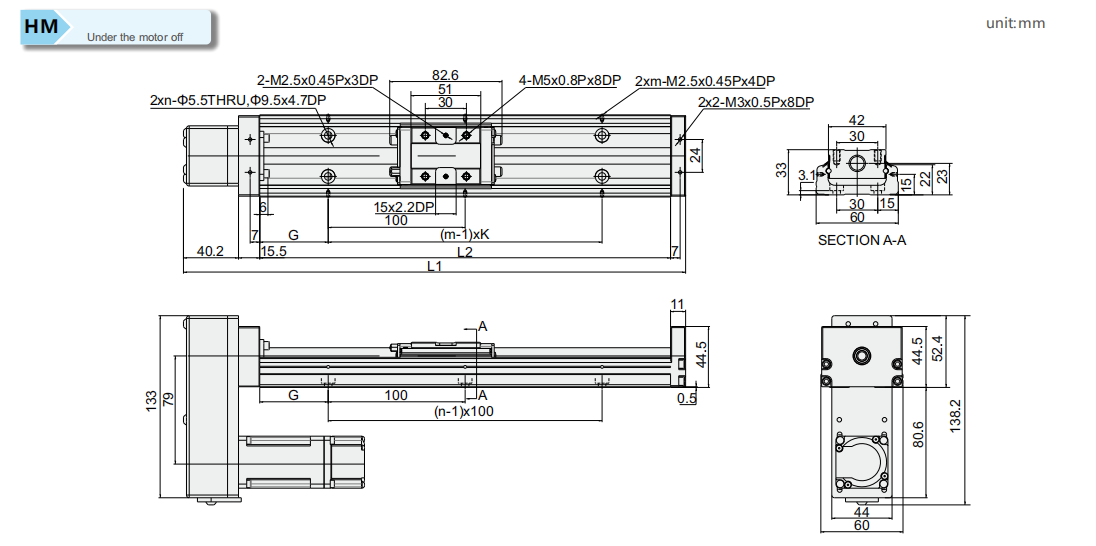

企业微信截图_17756370298441


L2(mm)
轨道长度
L1(mm)
全长		 厚度(毫米) 直径(毫米) n m 最大行程 重量
slidea1 滑动A2 滑动A1 slidea2
150 216.7 25 100 2 2 60 / 1.4 /
200 266.7 50 100 2 2 110 / 1.7 /
300 366.7 50 200 3 2 210 135 2.3 2.6
400 466.7 50 100 4 4 310 235 3.2 3.2
500 566.7 50 200 5 3 410 335 3.5 3.8
600 666.7 50 100 6 6 510 435 4.1 4.5


带铝制保护盖

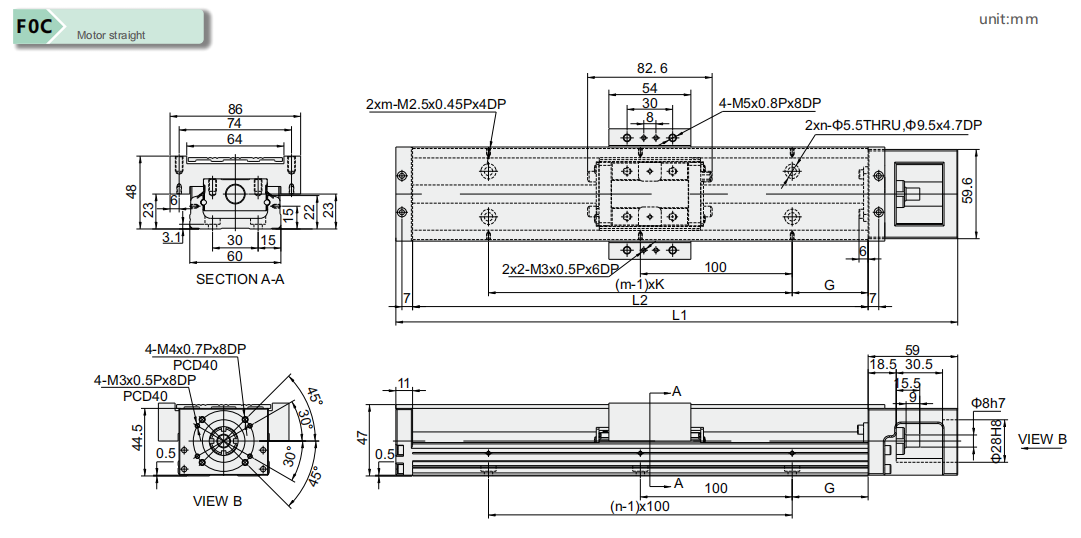

企业微信截图_17756371149698


    L2(mm)
轨道长度		 L1(mm)
全长		 厚度(毫米) 直径(毫米) n m  最大行程 重量
slidea1 滑动A2 滑动A1 滑动A2
150 220 25 100 2 2 60 / 1.7 /
200 270 50 100 2 2 110 / 2.1 /
300 370 50 200 3 2 210 135 2.7 3.0
400 470 50 100 4 4 310 235 3.3 3.6
500 570 50 200 5 3 410 335 3.9 4.2
600 670 50 100 6 6 510 435 4.6 5.0

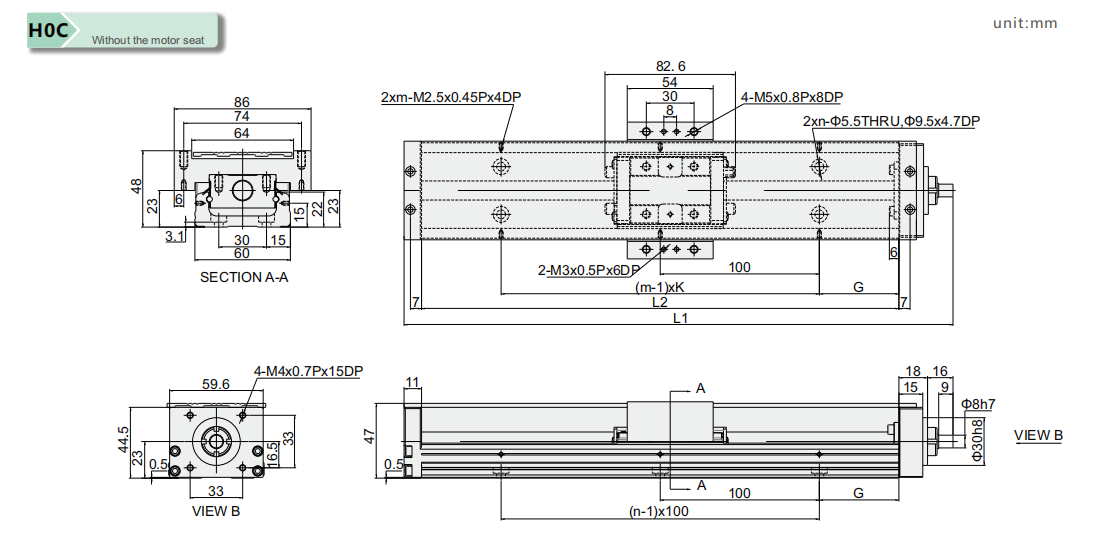

企业微信截图_17756371876299

    L2(mm)
轨道长度		 L1(mm)
全长		 厚度(毫米) 直径(毫米) n m 最大行程 重量
slidea1 滑动A2 slidea1 滑动A2
150 195 25 100 2 2 60 / 1.6 /
200 245 50 100 2 2 110 / 2.0 /
300 345 50 200 3 2 210 135 2.6 2.9
400 445 50 100 4 4 310 235 3.2 3.5
500 545 50 200 5 3 410 335 3.8 4.1
600 645 50 100 6 6 510 435 4.5 4.9

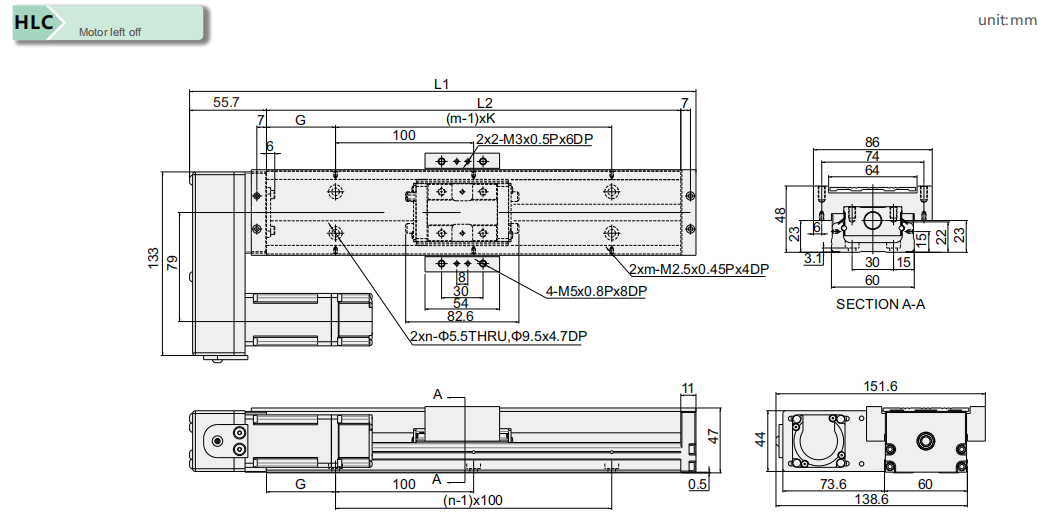

企业微信截图_17756372545292

L2(mm)
轨道长度		 L1(mm)
全长		 厚度(毫米) 直径(毫米) n m 最大行程 重量
slidea1 滑动A2 slidea1 滑动A2
150 216.7 25 100 2 2 60 / 1.6 /
200 266.7 50 100 2 2 110 / 2.0 /
300 366.7 50 200 3 2 210 135 2.6 2.9
400 466.7 50 100 4 4 310 235 3.2 3.5
500 566.7 50 200 5 3 410 335 3.8 4.1
600 666.7 50 100 6 6 510 435 4.5 4.9

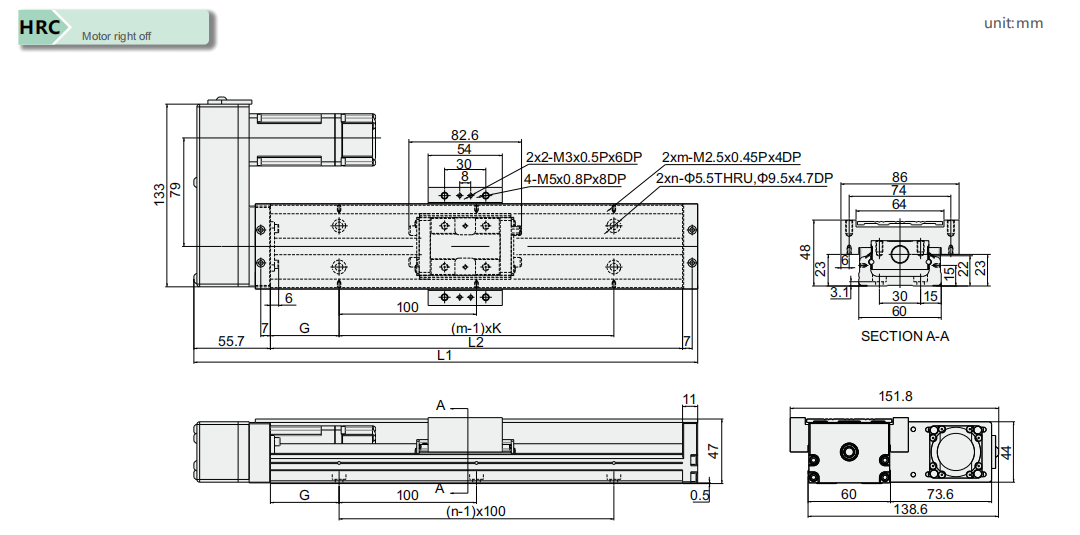

企业微信截图_17756373293001



L2(mm)
轨道长度
L1(mm)
全长		 厚度(毫米) 直径(毫米) n m 最大行程 重量
滑动A1 滑动A2 滑动A1 滑动A2
150 216.7 25 100 2 2 60 / 1.6 /
200 266.7 50 100 2 2 110 / 2.0 /
300 366.7 50 200 3 2 210 135 2.6 2.9
400 466.7 50 100 4 4 310 235 3.2 3.5
500 566.7 50 200 5 3 410 335 3.8 4.1
600 666.7 50 100 6 6 510 435 4.5 4.9

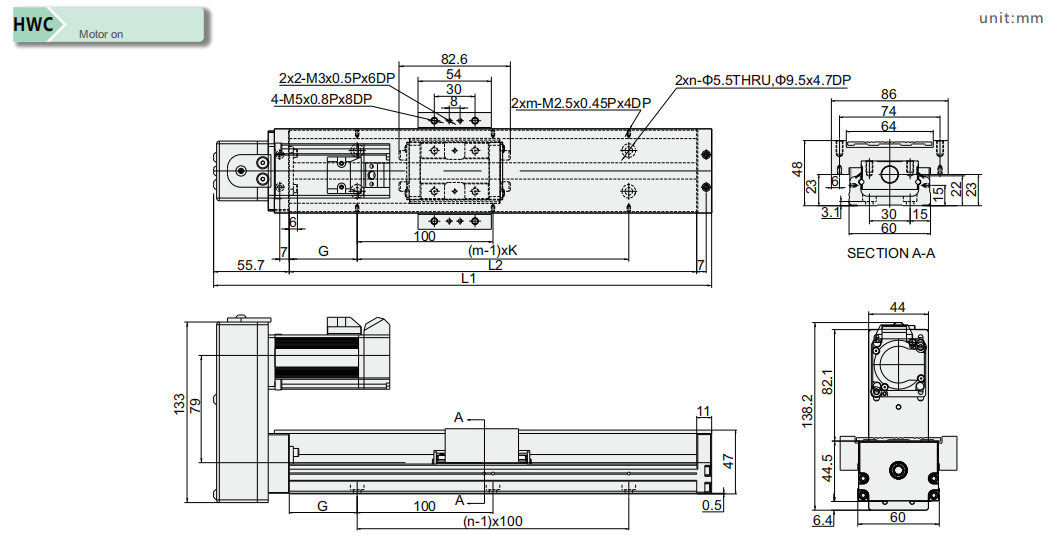

企业微信截图_17756374259369

   L2(mm)
轨道长度		 L1(mm)
全长		 厚度(毫米) 直径(毫米) n m 最大行程 重量
滑动A1 滑动A2 滑动A1 滑动A2
150 216.7 25 100 2 2 60 / 1.6 /
200 266.7 50 100 2 2 110 / 2.0 /
300 366.7 50 200 3 2 210 135 2.6 2.9
400 466.7 50 100 4 4 310 235 3.2 3.5
500 566.7 50 200 5 3 410 335 3.8 4.1
600 666.7 50 100 6 6 510 435 4.5 4.9

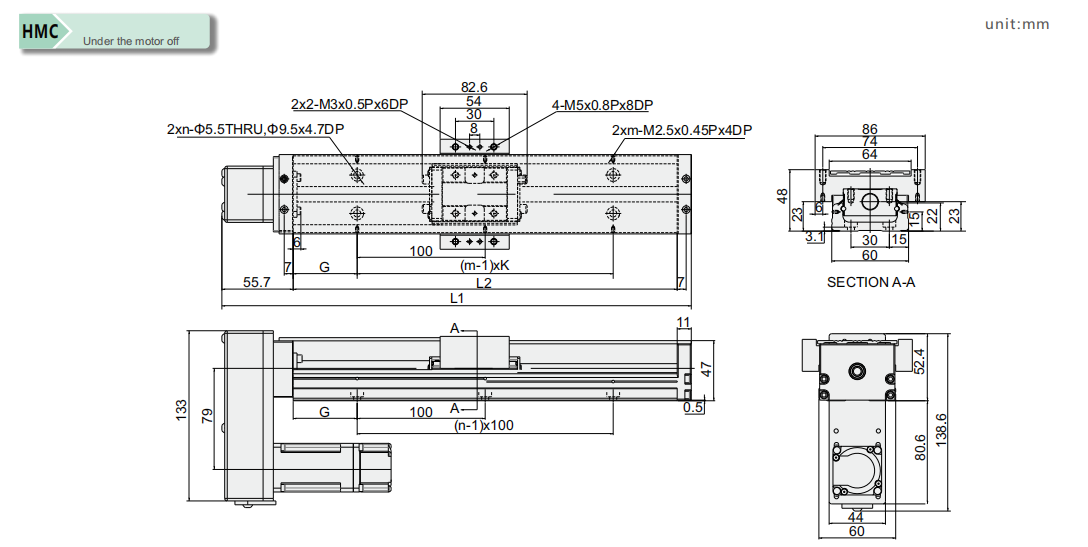

企业微信截图_17756375351760

   L2(mm)
轨道长度		 L1(mm)
全长		 厚度(毫米) 直径(毫米) n m 最大行程 重量
slidea1 滑动A2 滑动A1 滑动A2
150 216.7 25 100 2 2 60 / 1.6 /
200 266.7 50 100 2 2 110 / 2.0 /
300 366.7 50 200 3 2 210 135 2.6 2.9
400 466.7 50 100 4 4 310 235 3.2 3.5
500 566.7 50 200 5 3 410 335 3.8 4.1
600 666.7 50 100 6 6 510 435 4.5 4.9

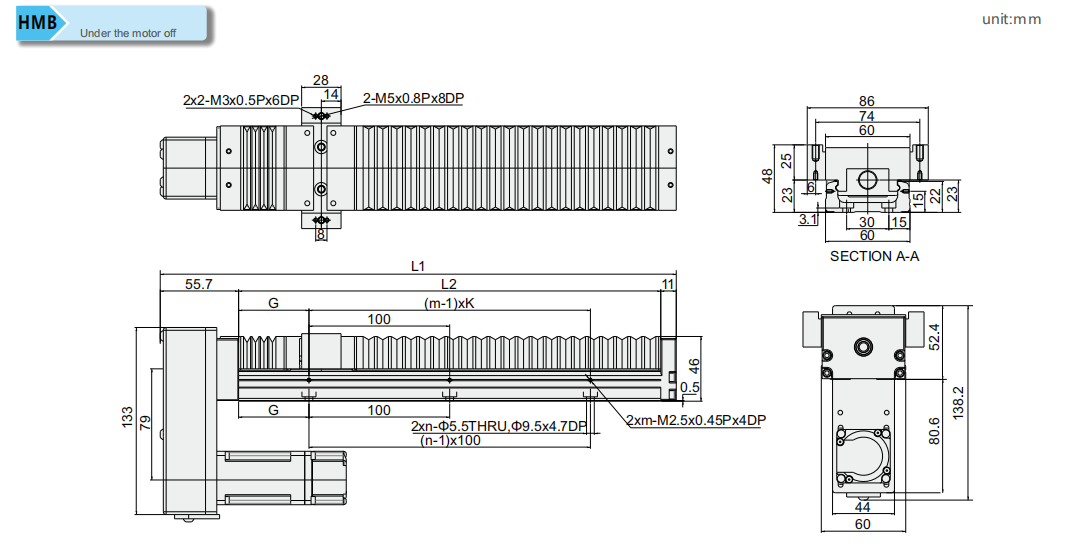

带伸缩防护罩

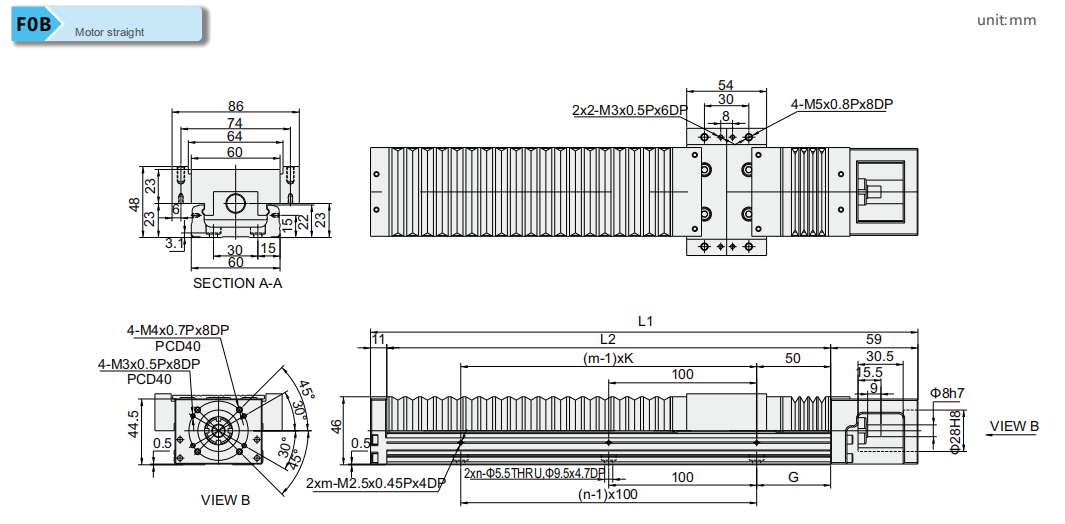

企业微信截图_17756376918837


 L2(mm)
 轨道长度
L1(mm)
全长		 乔迈 厚度(毫米) 直径(毫米) n m 护套扩张 重量
最小扩展 最大扩展
150 220 50 25 100 2 2 13 66 1.7
200 270 90 50 100 2 2 19.5 110 2.1
300 370 160 50 200 3 2 35 195 2.7
400 470 230 50 100 4 4 49.5 278 3.3
500 570 310 50 200 5 3 59.5 370 3.9
600 670 380 50 100 6 6 75 455 4.6

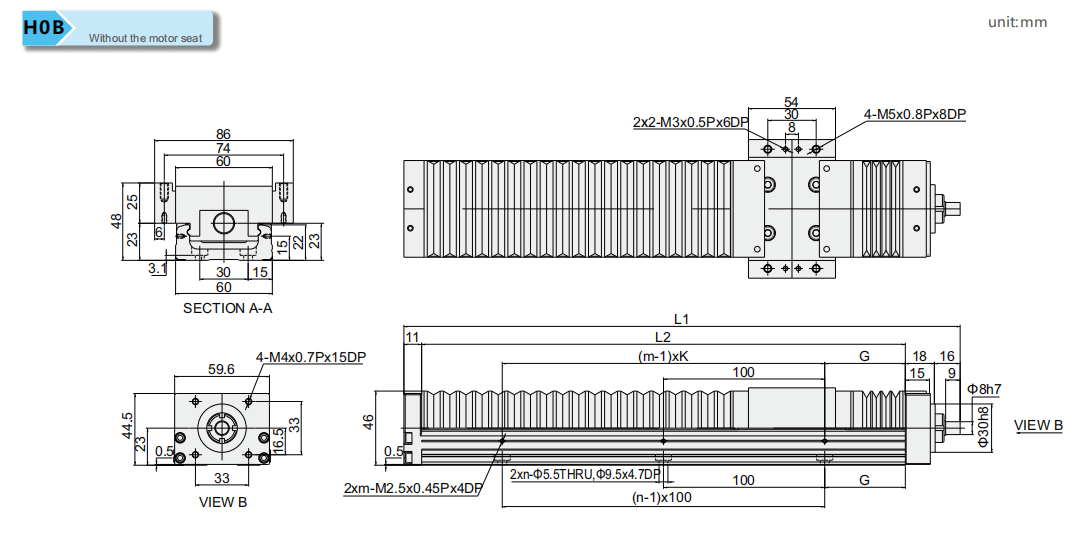

企业微信截图_17756377824380

 L2(mm)
轨道长度		 L1(mm)
全长		 旅行 厚度(毫米) 直径(毫米) n m 护套扩张 重量
最小扩展 最大扩展
150 195 50 25 100 2 2 13 66 1.6
200 245 90 50 100 2 2 19.5 110 2.0
300 345 160 50 200 3 2 35 195 2.6
400 445 230 50 100 4 4 49.5 278 3.2
500 545 310 50 200 5 3 59.5 370 3.8
600 645 380 50 100 6 6 75 455 4.5

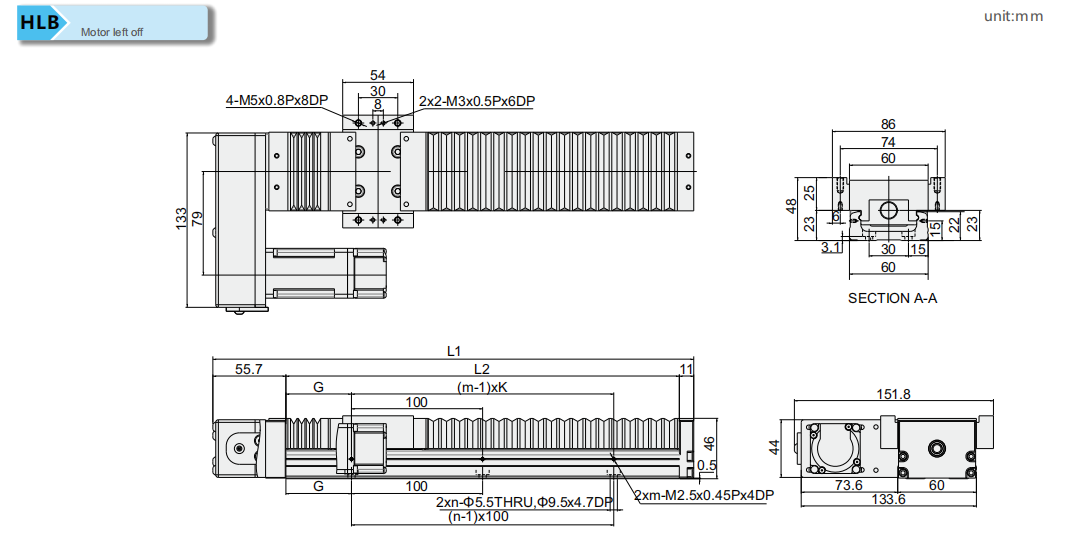

企业微信截图_17756378673112



L2(mm)
轨道长度
L1(mm)
全长		 旅行 厚度(毫米) 直径(毫米) n m h
护套扩张		 重量
最小膨胀器 最大扩展
150 261.7 50 25 100 2 2 13 66 1.6
200 266.7 90 50 100 2 2 19.5 110 2.0
300 366.7 160 50 200 3 2 35 195 2.6
400 466.7 230 50 100 4 4 49.5 278 3.2
500 566.7 310 50 200 5 3 59.5 370 3.8
600 666.7 380 50 100 6 6 75 455 4.5

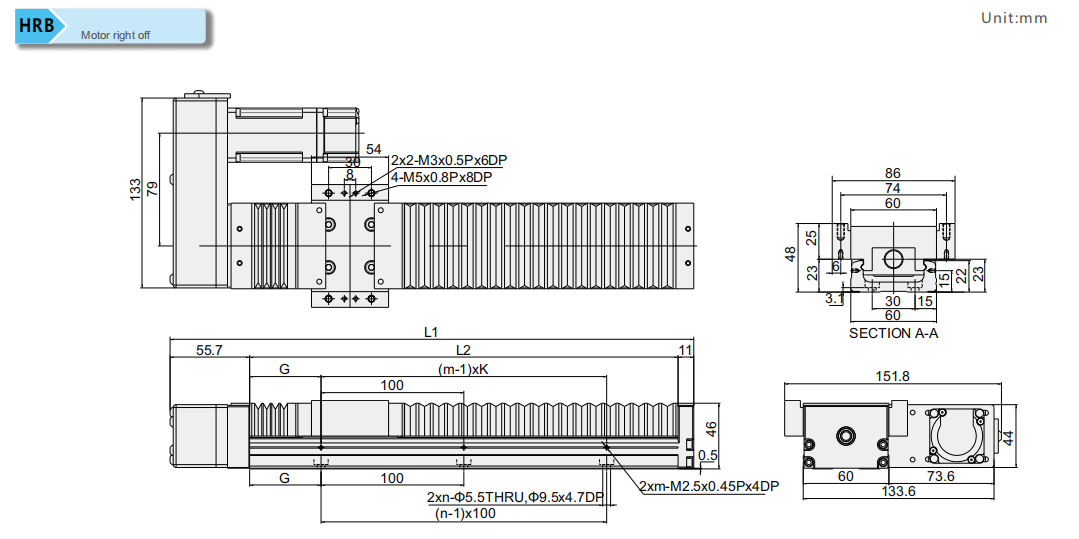

企业微信截图_17756379614523

    L2(mm)
轨道长度		 L1(mm)
全长		 旅行 厚度(毫米) 直径(毫米) n m 护套扩张 重量
b
最小膨胀器 最大扩展
150 261.7 50 25 100 2 2 13 66 1.6
200 266.7 90 50 100 2 2 19.5 110 2.0
300 366.7 160 50 200 3 2 35 195 2.6
400 466.7 230 50 100 4 4 49.5 278 3.2
500 566.7 310 50 200 5 3 59.5 370 3.8
600 666.7 380 50 100 6 6 75 455 4.5

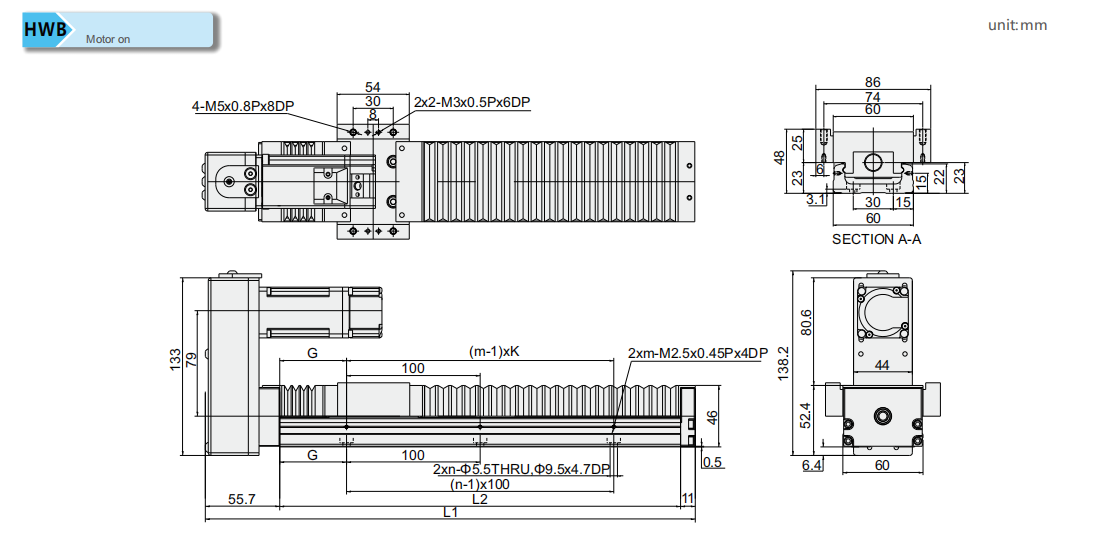

企业微信截图_17756380445202



L2(mm)
轨道长度
L1(mm)
全长		 乔迈 厚度(毫米) 直径(毫米) n m 护套扩张 重量
最小扩展 最大扩展器
150 261.7 50 25 100 2 2 13 66 1.6
200 266.7 90 50 100 2 2 19.5 110 2.0
300 366.7 160 50 200 3 2 35 195 2.6
400 466.7 230 50 100 4 4 49.5 278 3.2
500 566.7 310 50 200 5 3 59.5 370 3.8
600 666.7 380 50 100 6 6 75 455 4.5

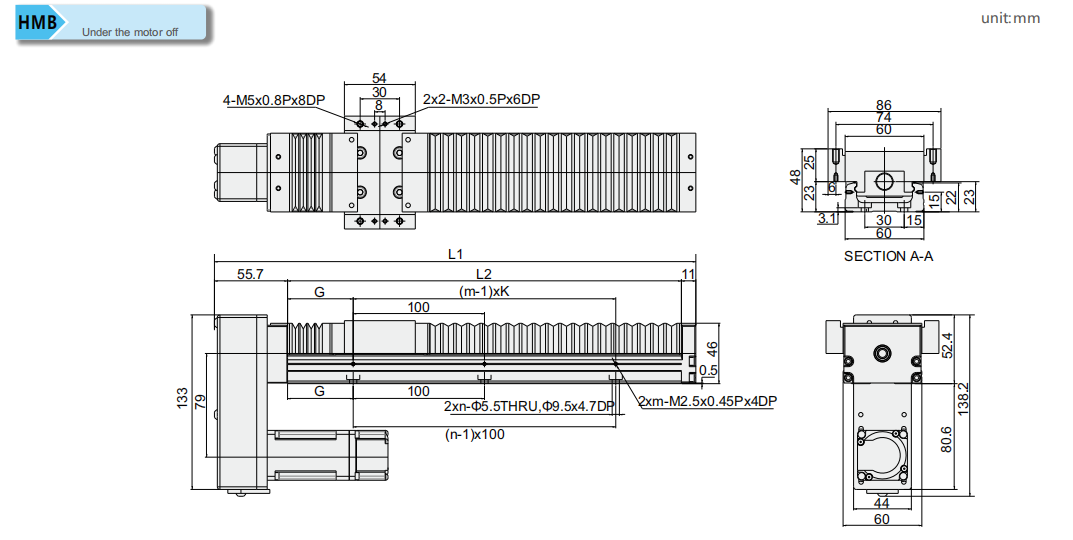

企业微信截图_17756381209330


L2(mm)
轨道长度
L1(mm)
全长		 旅行 厚度(毫米) 直径(毫米) n m 护套扩张 重量
最小扩展 最大扩展
150 261.7 50 25 100 2 2 13 66 1.6
200 266.7 90 50 100 2 2 19.5 110 2.0
300 366.7 160 50 200 3 2 35 195 2.6
400 466.7 230 50 100 4 4 49.5 278 3.2
500 566.7 310 50 200 5 3 59.5 370 3.8
600 666.7 380 50 100 6 6 75 455 4.5

轻载型无盖滑座

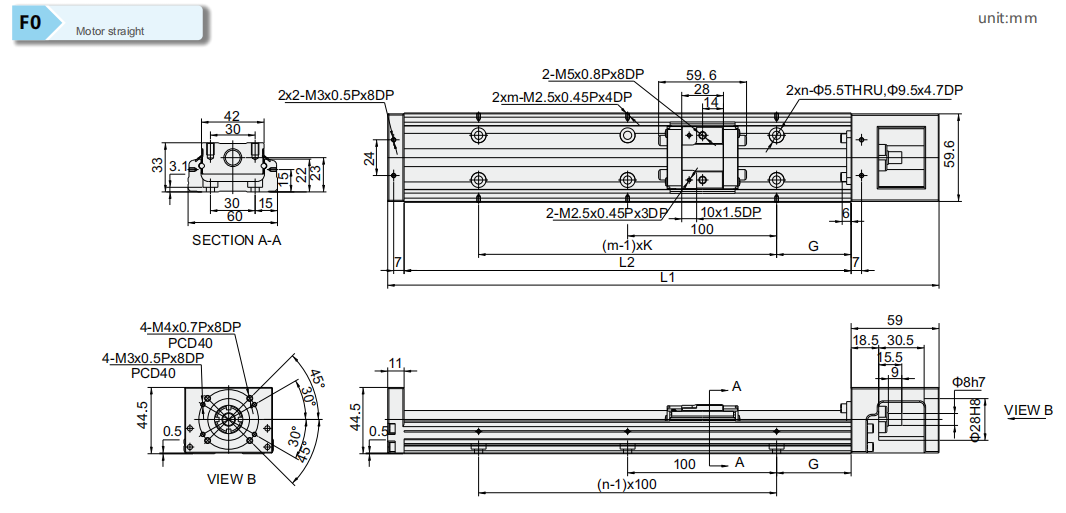

企业微信截图_17756383215370


L2(mm)
轨道长度
L1(mm)
  全长		 厚度(毫米) 直径(毫米) n m 最大行程 重量
幻灯片S1 幻灯片S2 幻灯片S1 幻灯片S2
150 220 25 100 2 2 85 34 1.4 1.6
200 270 50 100 2 2 135 84 1.7 1.9
300 370 50 200 3 2 235 184 2.3 2.5
400 470 50 100 4 4 335 284 2.9 3.1
500 570 50 200 5 3 435 384 3.5 3.7
600 670 50 100 6 6 535 484 4.1 4.3

企业微信截图_17756383215370


    L2(mm)
轨道长度		 L1(mm)
全长		 厚度(毫米) 直径(毫米) n m 最大行程 重量
幻灯片S1 幻灯片S2 幻灯片S1 幻灯片S2
150 195 25 100 2 2 85 34 1.3 1.5
200 245 50 100 2 2 135 84 1.6 1.8
300 345 50 200 3 2 235 184 2.2 2.4
400 445 50 100 4 4 335 284 2.8 3.0
500 545 50 200 5 3 435 384 3.4 3.6
600 645 50 100 6 6 535 484 4.0 4.2

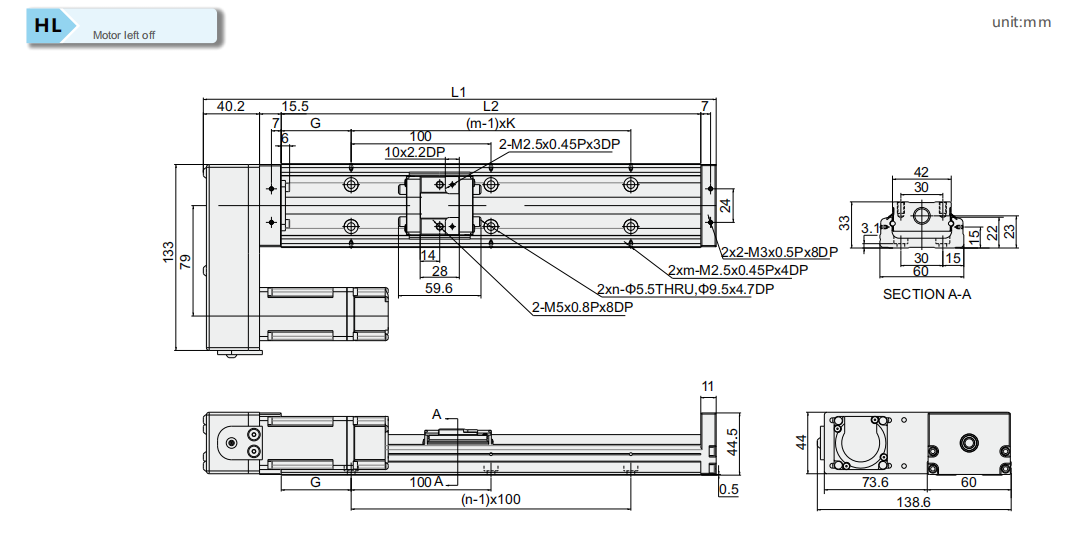

企业微信截图_17756384644148


L2(mm)
轨道长度		 L1(mm)
全长		 厚度(毫米) 直径(毫米) n m 最大行程 重量
幻灯片S1 幻灯片S2 幻灯片S1 幻灯片S2
150 216.7 25 100 2 2 85 34 1.3 1.5
200 266.7 50 100 2 2 135 84 1.6 1.8
300 366.7 50 200 3 2 235 184 2.2 2.4
400 466.7 50 100 4 4 335 284 2.8 3.0
500 566.7 50 200 5 3 435 384 3.4 3.6
600 666.7 50 100 6 6 535 484 4.0 4.2

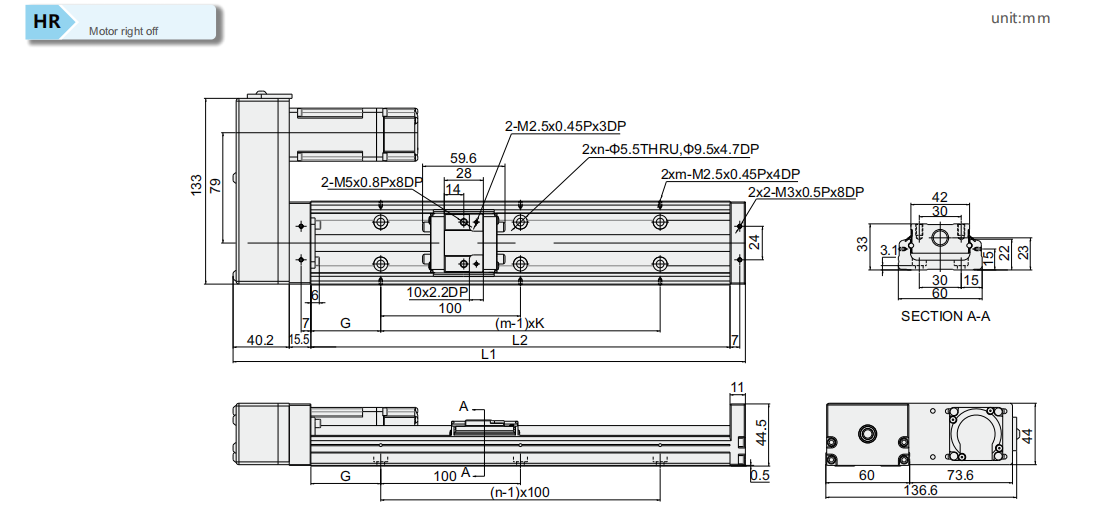

企业微信截图_17756385505230

   L2(mm)
轨道长度		 L1(mm)
全长		 厚度(毫米) 直径(毫米) n m 最大行程 重量
幻灯片S1 幻灯片S2 幻灯片S1 幻灯片S2
150 216.7 25 100 2 2 85 34 1.3 1.5
200 266.7 50 100 2 2 135 84 1.6 1.8
300 366.7 50 200 3 2 235 184 2.2 2.4
400 466.7 50 100 4 4 335 284 2.8 3.0
500 566.7 50 200 5 3 435 384 3.4 3.6
600 666.7 50 100 6 6 535 484 4.0 4.2

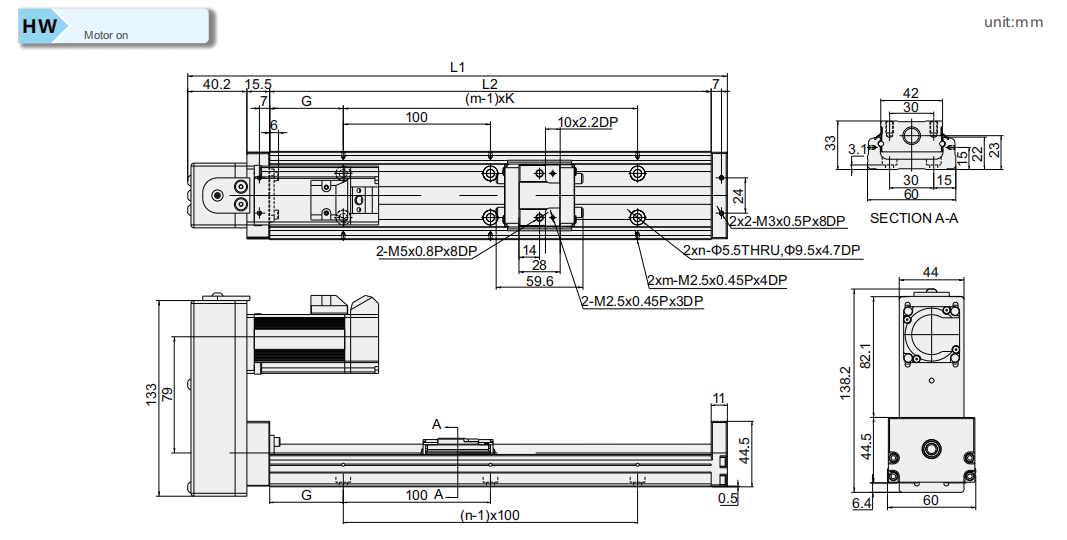

企业微信截图_1775638636945



L2(mm)
轨道长度
L1(mm)
全长		 厚度(毫米) 直径(毫米) n m 最大行程 重量
幻灯片S1 幻灯片S2 幻灯片S1 幻灯片S2
150 216.7 25 100 2 2 85 34 1.3 1.5
200 266.7 50 100 2 2 135 84 1.6 1.8
300 366.7 50 200 3 2 235 184 2.2 2.4
400 466.7 50 100 4 4 335 284 2.8 3.0
500 566.7 50 200 5 3 435 384 3.4 3.6
600 666.7 50 100 6 6 535 484 4.0 4.2

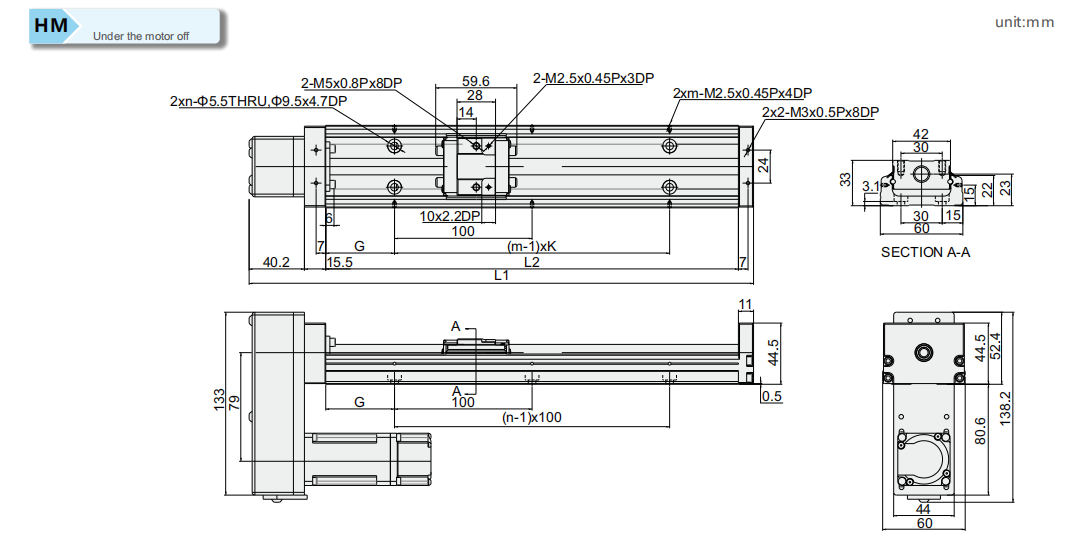

企业微信截图_17756388008224



L2(mm)
轨道长度		 L1(mm)
全长		 厚度(毫米) 直径(毫米) n m 最大行程 g)
重量
幻灯片S1 幻灯片S2 幻灯片S1 幻灯片S2
150 216.7 25 100 2 2 85 34 1.3 1.5
200 266.7 50 100 2 2 135 84 1.6 1.8
300 366.7 50 200 3 2 235 184 2.2 2.4
400 466.7 50 100 4 4 335 284 2.8 3.0
500 566.7 50 200 5 3 435 384 3.4 3.6
600 666.7 50 100 6 6 535 484 4.0 4.2


轻载型  铝盖滑座

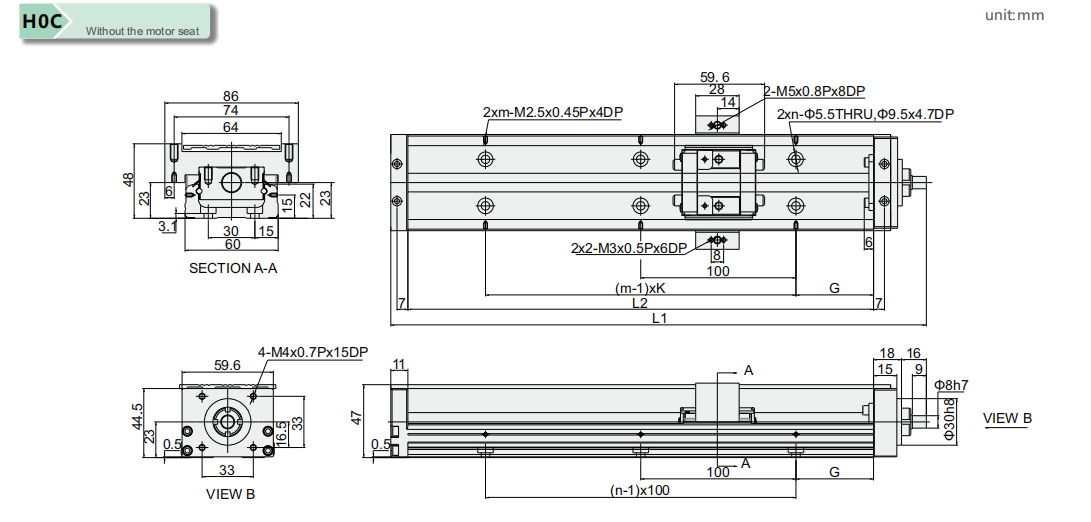

企业微信截图_17756392088585

L2(mm)
轨道长度		 L1(mm)
全长		 厚度(毫米) 直径(毫米) n m 最大行程 重量
幻灯片S1 幻灯片S2 幻灯片S1 幻灯片S2
150 195 25 100 2 2 85 34 1.5 1.7
200 245 50 100 2 2 135 84 1.8 2.0
300 345 50 200 3 2 235 184 2.4 2.6
400 445 50 100 4 4 335 284 3.0 3.2
500 545 50 200 5 3 435 384 3.6 3.8
600 645 50 100 6 6 535 484 4.2 4.7

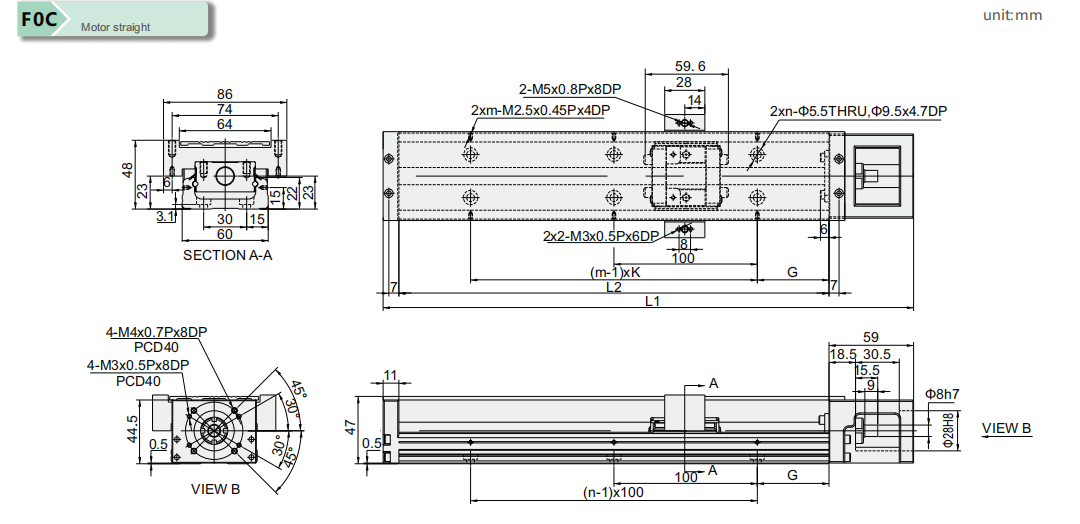

企业微信截图_17756393025217



 L2(mm)
 轨道长度		 L1(mm)
全长		 厚度(毫米) 直径(毫米) n m 最大行程 重量
幻灯片S1 幻灯片S2 幻灯片S1 幻灯片S2
150 220 25 100 2 2 85 34 1.6 1.8
200 270 50 100 2 2 135 84 1.9 2.1
300 370 50 200 3 2 235 184 2.5 2.7
400 470 50 100 4 4 335 284 3.1 3.3
500 570 50 200 5 3 435 384 3.7 3.9
600 670 50 100 6 6 535 484 4.4 4.6

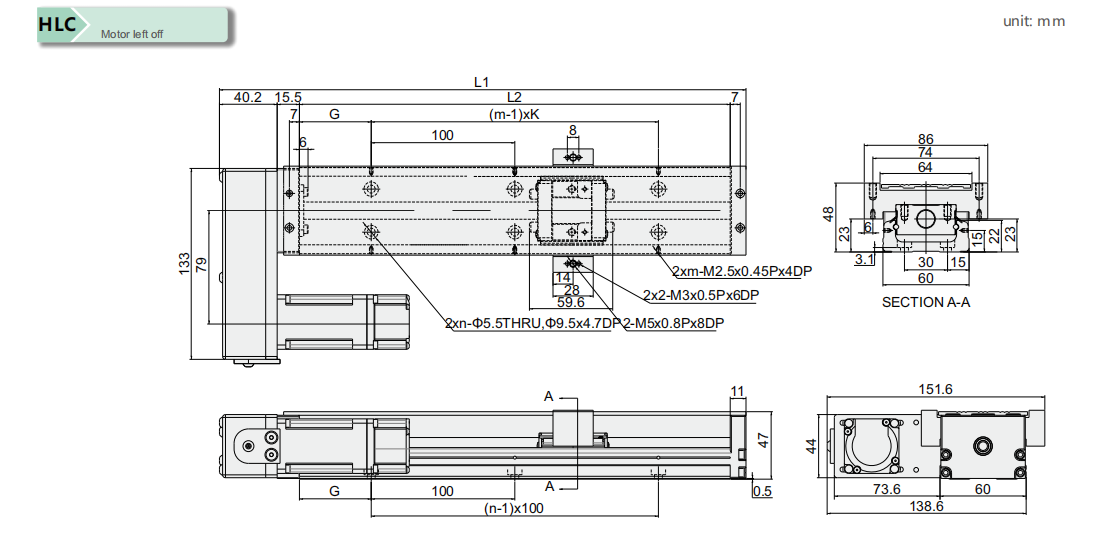

企业微信截图_17756393815034


 L2(mm)
轨道长度
L1(mm)
全长		 厚度(毫米) 直径(毫米) n m  最大行程 重量
幻灯片S1 幻灯片S2 幻灯片S1 幻灯片S2
150 216.7 25 100 2 2 85 34 1.5 1.7
200 266.7 50 100 2 2 135 84 1.8 2.0
300 366.7 50 200 3 2 235 184 2.4 2.6
400 466.7 50 100 4 4 335 284 3.0 3.2
500 566.7 50 200 5 3 435 384 3.6 3.8
600 666.7 50 100 6 6 535 484 4.2 4.7

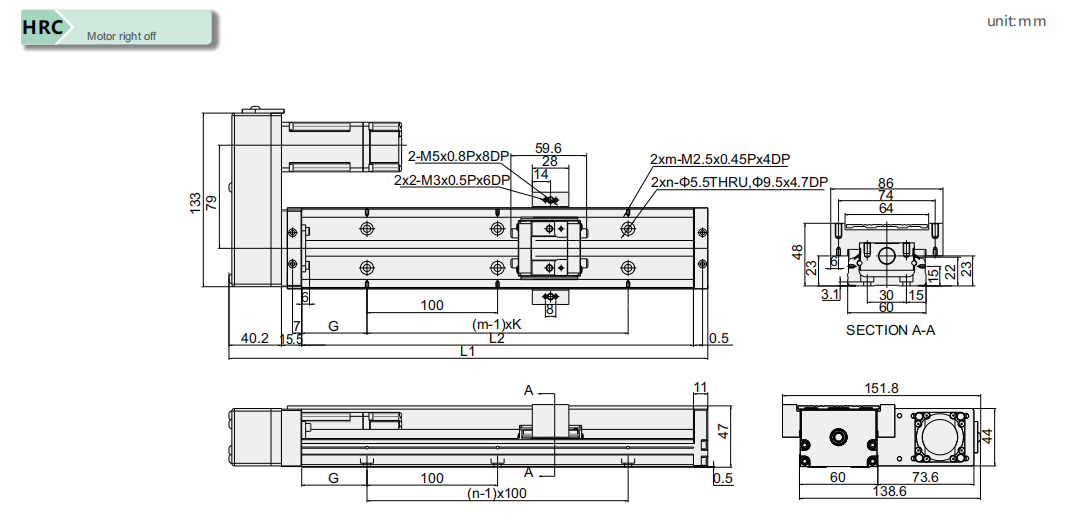

企业微信截图_17756394455807

L2(mm)
轨道长度		 L1(mm)
全长		 厚度(毫米) 直径(毫米) n m 最大行程 重量
幻灯片S1 幻灯片S2 幻灯片S1 幻灯片S2
150 216.7 25 100 2 2 85 34 1.5 1.7
200 266.7 50 100 2 2 135 84 1.8 2.0
300 366.7 50 200 3 2 235 184 2.4 2.6
400 466.7 50 100 4 4 335 284 3.0 3.2
500 566.7 50 200 5 3 435 384 3.6 3.8
600 666.7 50 100 6 6 535 484 4.2 4.7

企业微信截图_17756394455807



L2(mm)
轨道长度
L1(mm)
全长		 厚度(毫米) 直径(毫米) n m 最大行程 重量
幻灯片S1 幻灯片S2 幻灯片S1 幻灯片S2
150 216.7 25 100 2 2 85 34 1.5 1.7
200 266.7 50 100 2 2 135 84 1.8 2.0
300 366.7 50 200 3 2 235 184 2.4 2.6
400 466.7 50 100 4 4 335 284 3.0 3.2
500 566.7 50 200 5 3 435 384 3.6 3.8
600 666.7 50 100 6 6 535 484 4.2 4.7

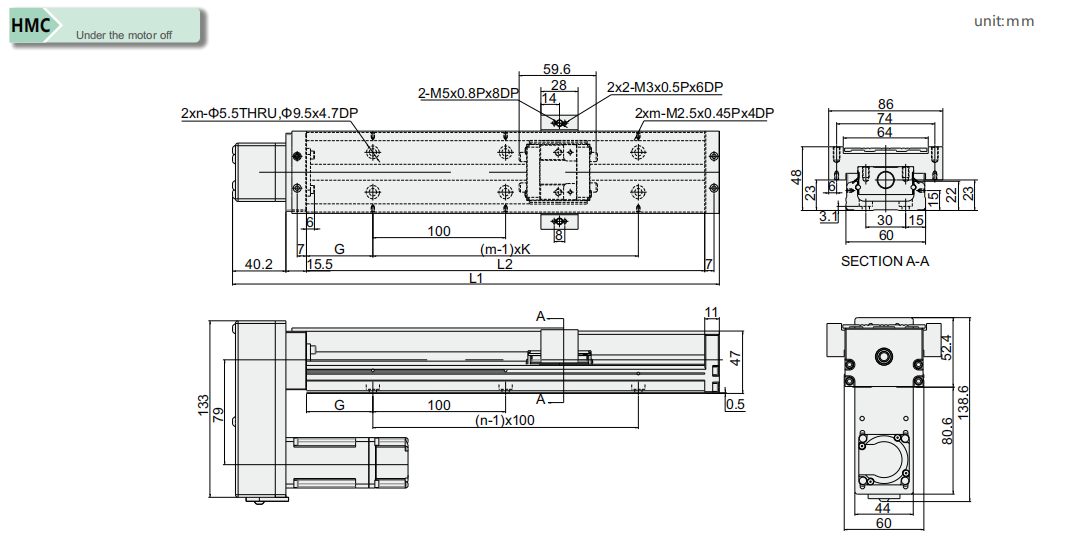

企业微信截图_17756395772305


L2(mm)
轨道长度
L1(mm)
全长		 厚度(毫米) 直径(毫米) n m 最大行程 重量
幻灯片S1 幻灯片S2 幻灯片S1 幻灯片S2
150 216.7 25 100 2 2 85 34 1.5 1.7
200 266.7 50 100 2 2 135 84 1.8 2.0
300 366.7 50 200 3 2 235 184 2.4 2.6
400 466.7 50 100 4 4 335 284 3.0 3.2
500 566.7 50 200 5 3 435 384 3.6 3.8
600 666.7 50 100 6 6 535 484 4.2 4.7


轻载型滑座带  伸缩防护罩

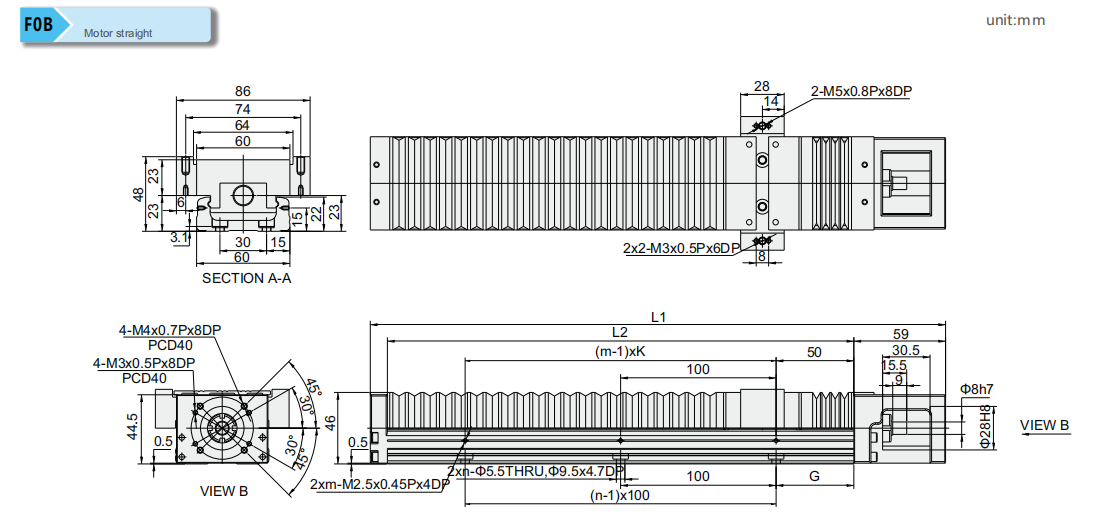

企业微信截图_17756397213128


L2(mm)
轨道长度		 L1(mm)
全长		 (毫米)
旅程		 厚度(毫米) 直径(毫米) n m 护套扩张 重量
h
最小膨胀器 最大扩展
150 220 70 25 100 2 2 16 86 1.6
200 270 115 50 100 2 2 23.5 128 1.9
300 370 180 50 200 3 2 36 216 2.5
400 470 250 50 100 4 4 51 301 3.1
500 570 330 50 200 5 3 61 391 3.7
600 670 400 50 100 6 6 78 476 4.3

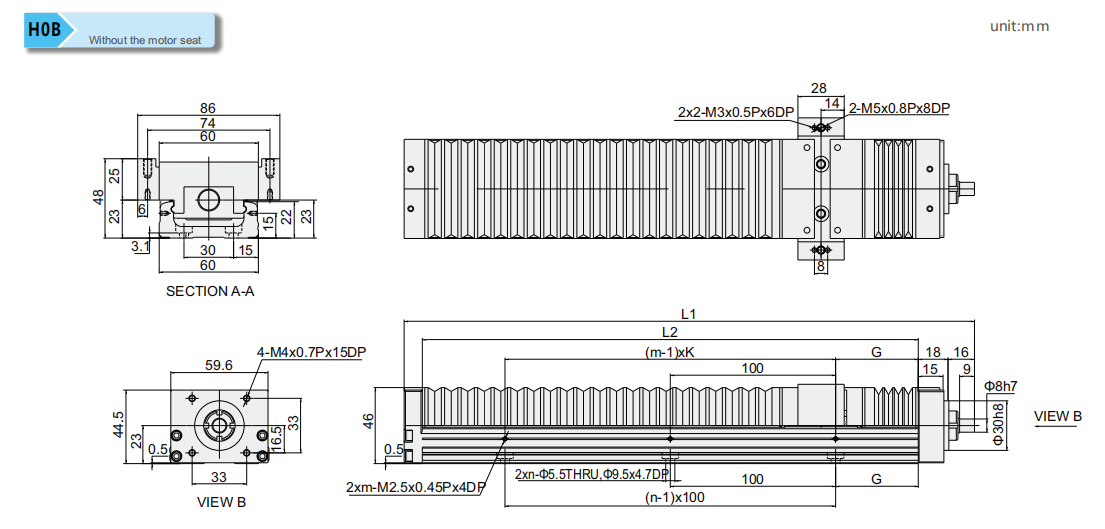

企业微信截图_17756398178090



L2(mm)
轨道长度
L1(mm)
全长		 旅行 厚度(毫米) 直径(毫米) n m 护套扩张 重量
h
最小膨胀器 最大扩展
150 195 70 25 100 2 2 16 86 1.5
200 245 115 50 100 2 2 23.5 128 1.8
300 345 180 50 200 3 2 36 216 2.4
400 445 250 50 100 4 4 51 301 3.0
500 545 330 50 200 5 3 61 391 3.6
600 645 400 50 100 6 6 78 476 4.2

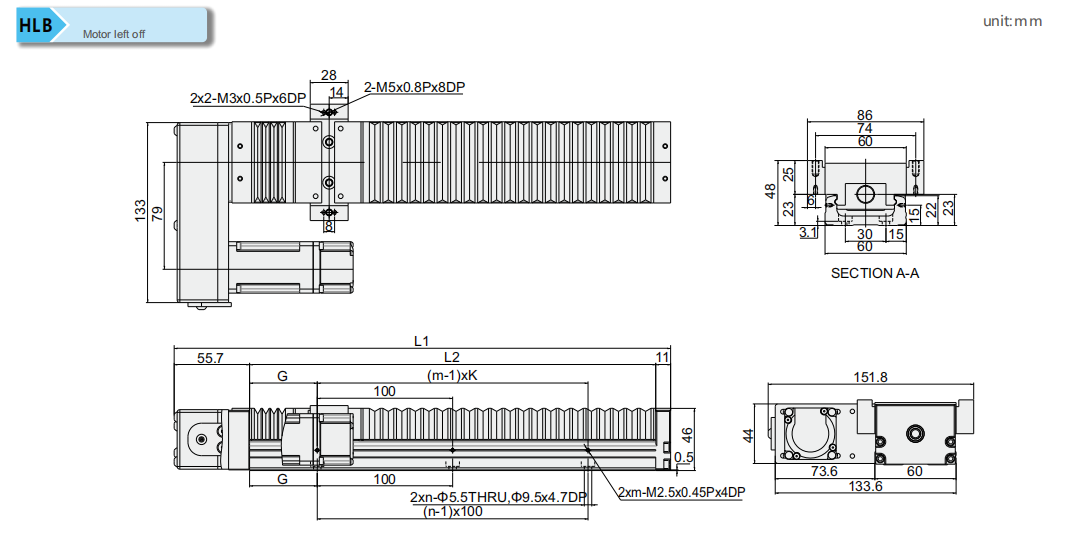

企业微信截图_17756398992701



 L2(mm)
轨道长度
L1(mm)
全长		 旅行 厚度(毫米) 直径(毫米) n m 护套扩张 重量
最小扩展 最大扩展
150 261.7 70 25 100 2 2 16 86 1.6
200 266.7 115 50 100 2 2 23.5 128 2.0
300 366.7 180 50 200 3 2 36 216 2.6
400 466.7 250 50 100 4 4 51 301 3.2
500 566.7 330 50 200 5 3 61 391 3.8
600 666.7 400 50 100 6 6 78 476 4.5

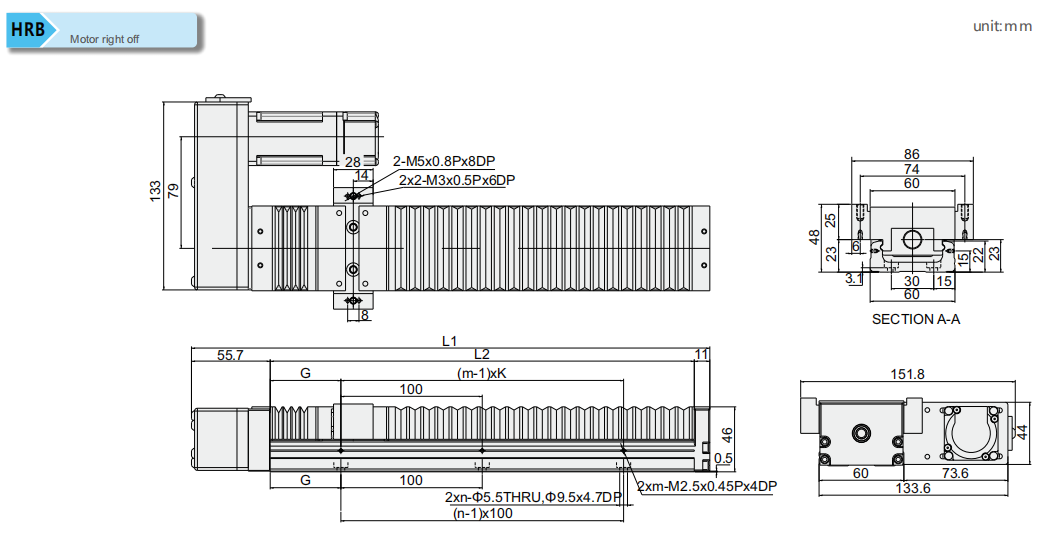

企业微信截图_17756399942416



L2(mm)
轨道长度		 L1(mm)
全长		 旅行 厚度(毫米) 直径(毫米) n m 护套扩张 重量
最小扩展 最大扩展
150 261.7 70 25 100 2 2 16 86 1.6
200 266.7 115 50 100 2 2 23.5 128 2.0
300 366.7 180 50 200 3 2 36 216 2.6
400 466.7 250 50 100 4 4 51 301 3.2
500 566.7 330 50 200 5 3 61 391 3.8
600 666.7 400 50 100 6 6 78 476 4.5

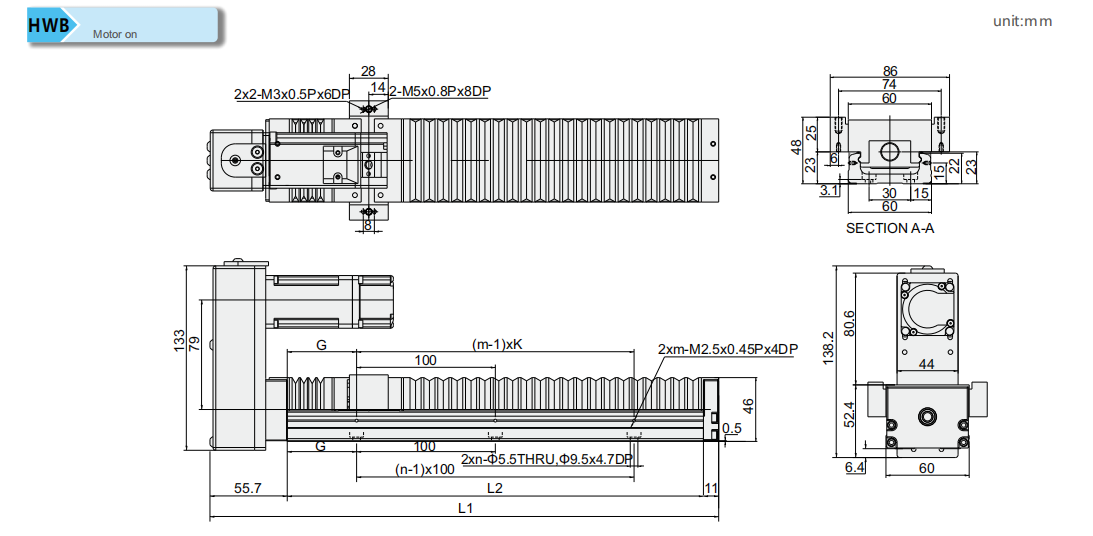

企业微信截图_ 17580877664 390


L2(mm)
轨道长度		 L1(mm)
  全长		 旅行 厚度(毫米) 直径(毫米) n m 护套扩张
重量
h
最小扩展 最大扩展
150 261.7 70 25 100 2 2 16 86 1.6
200 266.7 115 50 100 2 2 23.5 128 2.0
300 366.7 180 50 200 3 2 36 216 2.6
400 466.7 250 50 100 4 4 51 301 3.2
500 566.7 330 50 200 5 3 61 391 3.8
600 666.7 400 50 100 6 6 78 476 4.5

企业微信截图_17756401397227


L2(mm)
轨道长度
L1(mm)
全长		 旅行 厚度(毫米) 直径(毫米) n m 护套扩张 重量
最小膨胀器 最大扩展
150 261.7 70 25 100 2 2 16 86 1.6
200 266.7 115 50 100 2 2 23.5 128 2.0
300 366.7 180 50 200 3 2 36 216 2.6
400 466.7 250 50 100 4 4 51 301 3.2
500 566.7 330 50 200 5 3 61 391 3.8
600 666.7 400 50 100 6 6 78 476 4.5

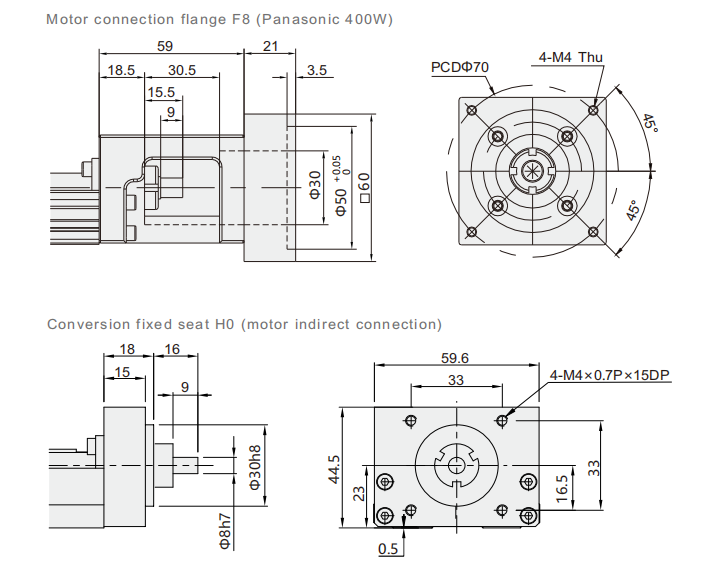

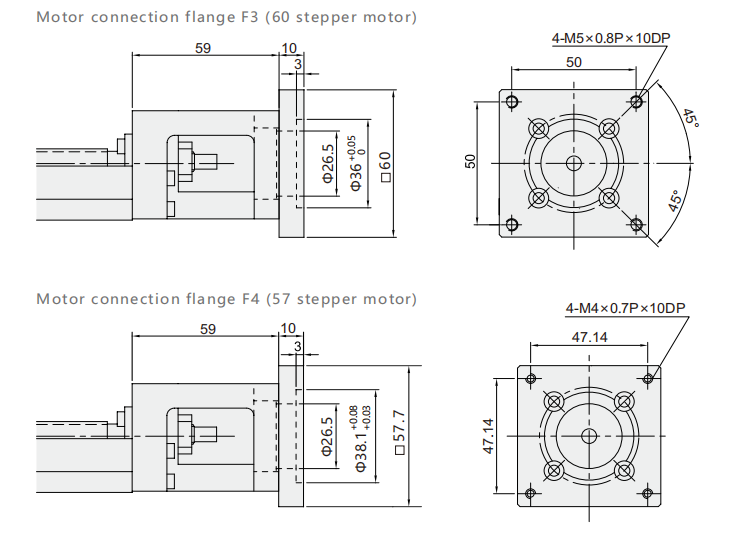

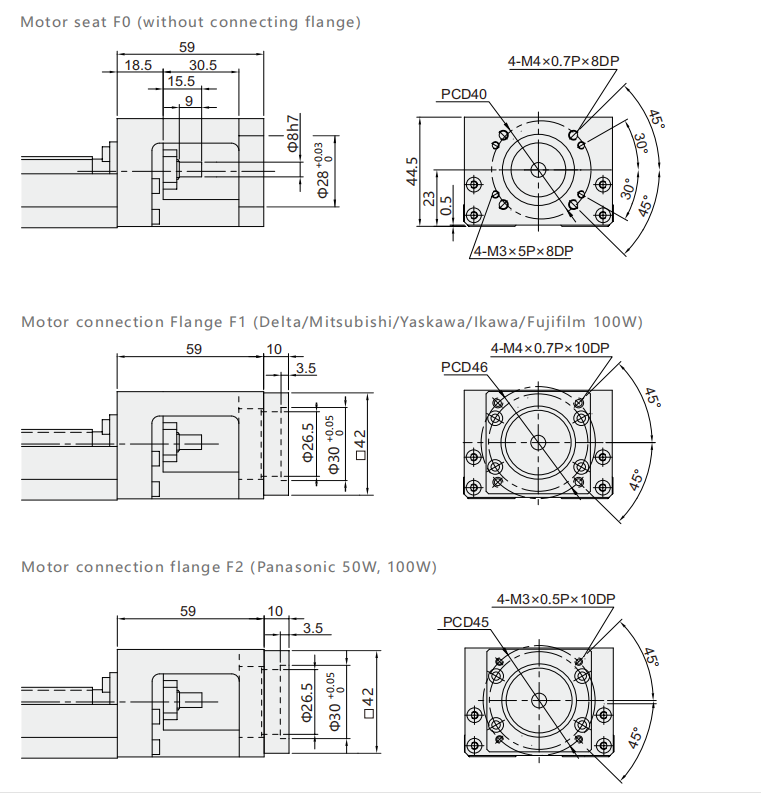

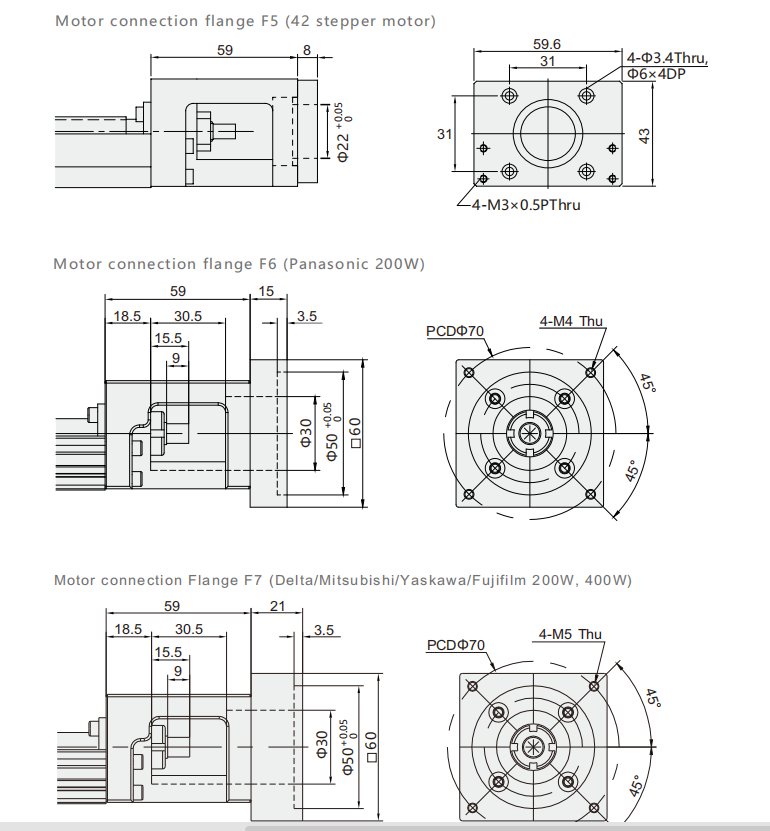

电机连接支持

企业微信截图_17756402785017企业微信截图_17756402896359企业微信截图_17756403106494企业微信截图_17756403183921


























































相关产品

Siron T16 IP20 Modbus/TCP总线模块
Siron T16 IP20 Modbus/TCP总线模块

产品类别

更多产品

快速链接

联系我们

18813675597
 中国广东省深圳市宝安区福海街道展城社区重庆路富尔达工业区3号办公楼（美生云谷-越云谷）
版权所有© 2025 深圳胜蓝电气有限公司   网站地图 | 隐私策略 粤ICP备18138807号
