M270-42
SiRON
8501109990
关于选择

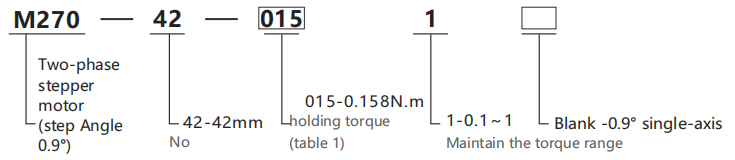

选择示例：M270-42-0151代表M270系列二相踏板电动机，框架尺寸 为42mm，保持扭矩为0.158nm，单轴为0.9°。
表1
| 代码 | 015 | 022 | 025 | 033 | 031 | 040 |
| 保持扭矩 | 0.158nm | 0.22nm | 0.259nm | 0.33nm | 0.317nm | 0.4nm |
规格
| 模型 | M270-42系列 | ||
| 径向游戏 | 0.02mm@450g | 步长 | 0.9° |
| 轴向播放 | 0.08mm@450g | 阶跃角度的精度 | ±5％（整个步骤均已卸载） |
| 马克斯 | 28N（距法兰20毫米） | 绝缘抗性 | 100MΩ，500VDC |
| 最大力量 | 10n | 环境温度 | -20℃〜+50℃ |
| 介电强度 | 600VAC/1S | 绝缘班 | b |

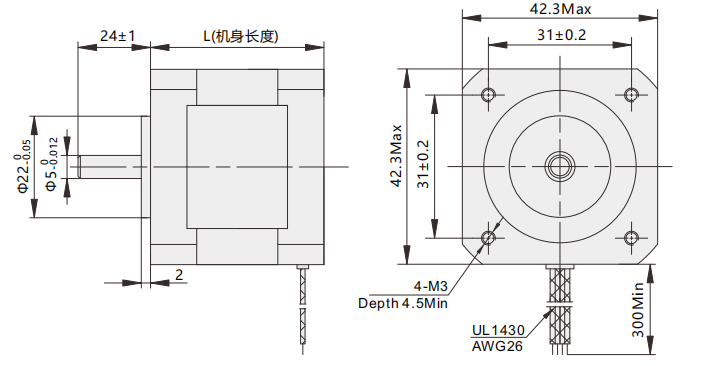

Dimensions
电气性能
| 模型 | M270-42-0151 | M270-42-0221 | M270-42-0251 | M270-42-0331 | M270-42-0311 | M270-42-0401 |
| 适配器驱动器 | M280-430 | M280-430 | M280-430 | M280-430 | M280-430 | M280-430 |
| 每个阶段的电流 | 0.95 | 1.33 | 1.2 | 1.68 | 1.2 | 1.68 |
| 保持扭矩 | 0.158 | 0.22 | 0.259 | 0.33 | 0.317 | 0.4 |
| 定位扭矩 | 0.02 | 0.02 | 0.022 | 0.022 | 0.025 | 0.025 |
| 每个电阻 | 4.2 | 2.1 | 3.5 | 1.8 | 3.3 | 1.8 |
| 每个电感 | 4 | 5.1 | 4.1 | 4.1 | 4.9 | 5.5 |
| 引线数量 | 6 | 4 | 6 | 4 | 6 | 4 |
| 惯性的时刻 | 35 | 35 | 54 | 54 | 68 | 68 |
| 重量 | 0.22 | 0.22 | 0.28 | 0.28 | 0.35 | 0.35 |
| 身体长度 | 33.5 | 33.5 | 39.5 | 39.5 | 47.5 | 47.5 |

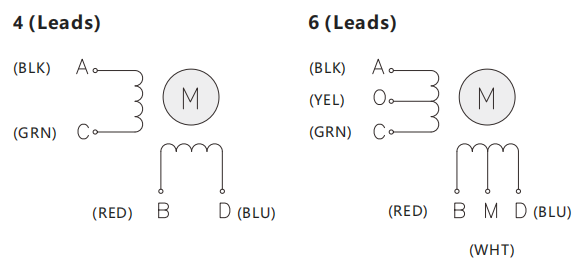

接线图

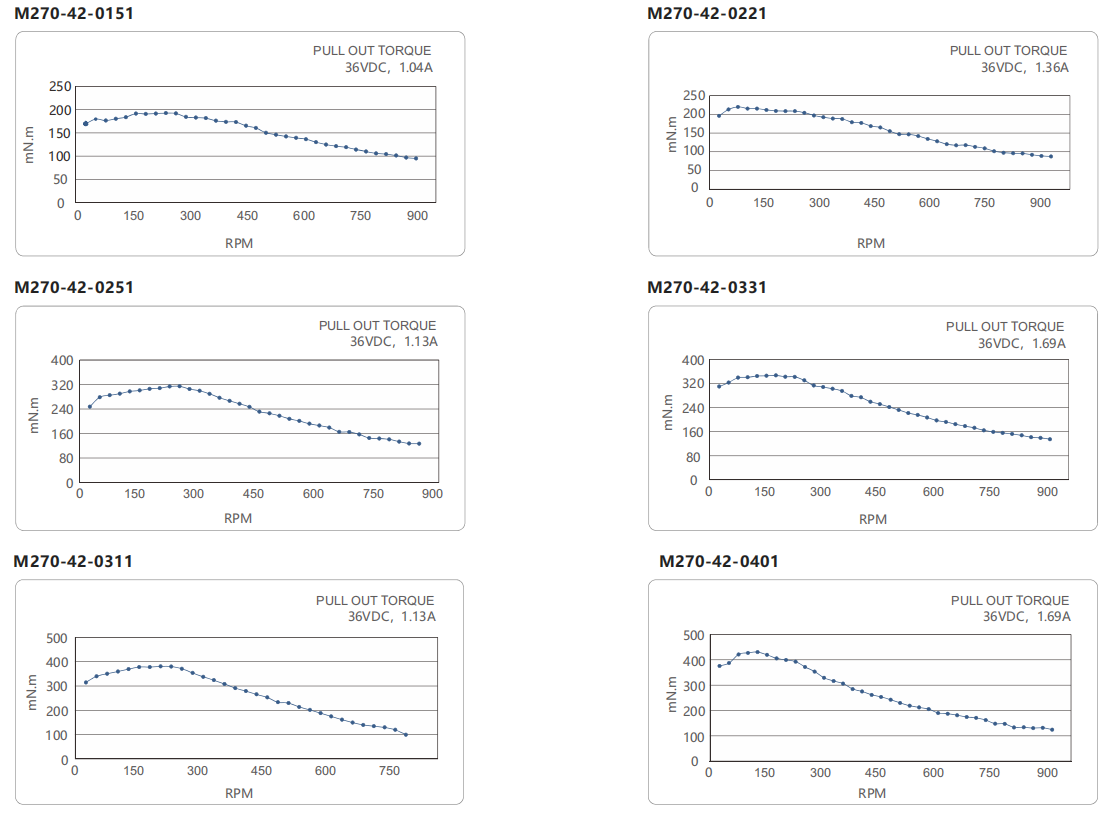

距离频率曲线
