关于选择

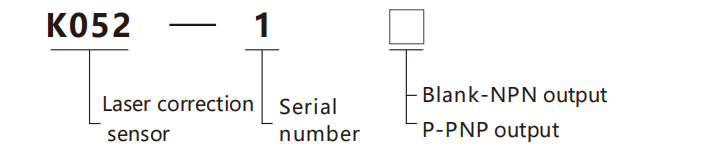

选型举例：K052-1表示K052系列，序列号1，NPN输出。
规格
姓名 | 激光校正传感器 | ||
模型 | K052-1 | K052-2 | |
类型 | 相关性 | 光束激光测距（CMOS 模式） | |

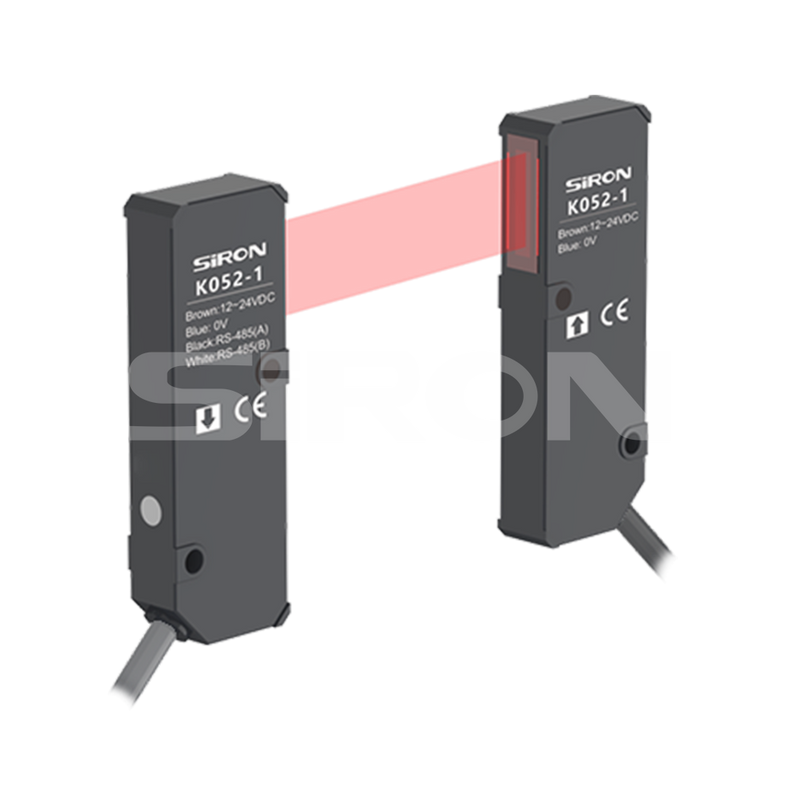

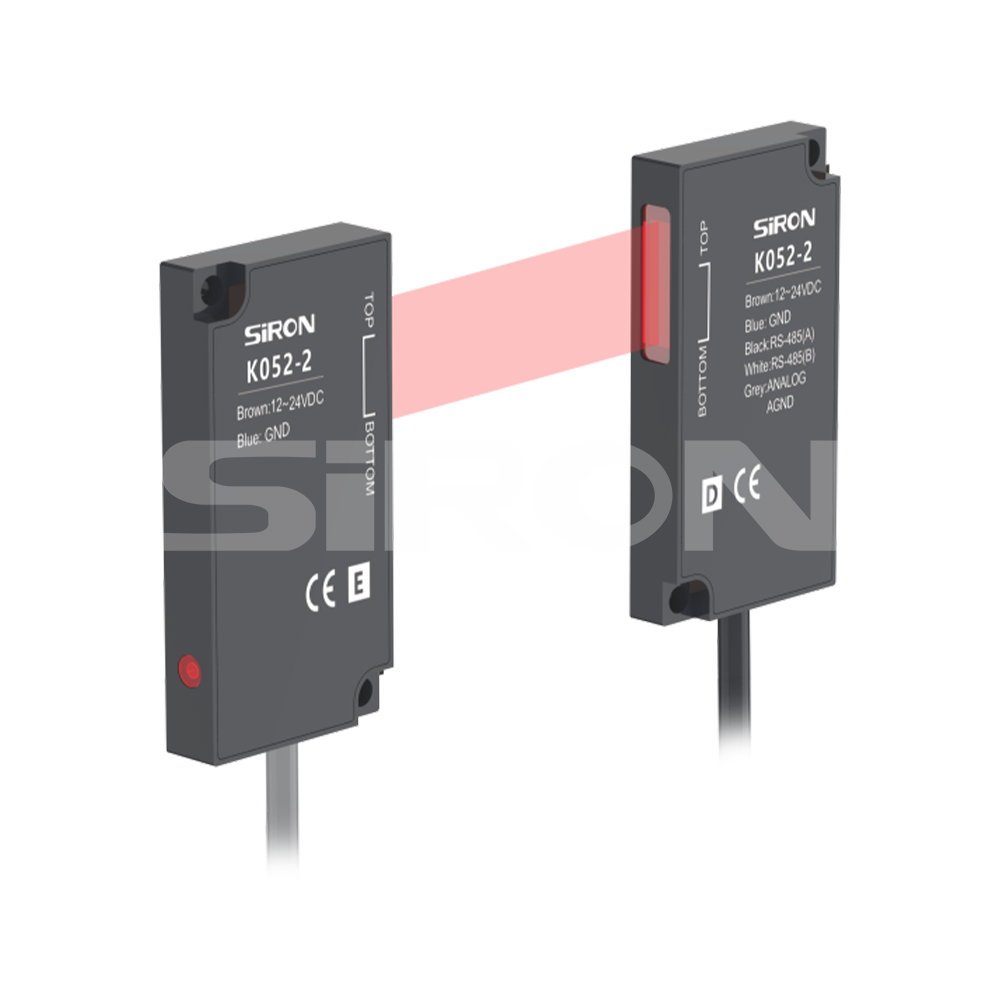

外貌 |  |  | |
检测范围 | 边缘模式：±5mm；宽度模式：10mm | 边缘检测方式：±6mm；直径检测方式：12mm | |
斑点大小 | 3×14毫米 | / | |
设定距离 | / | 0～400mm | |
| 最小检测器 | / | 0.5mm（设定距离为400mm时） | |
直线精度 | 感应头安装距离100mm时：±0.4%FS（±40μm） | ±0.12%FS（设定距离20mm时）； ±0.28%FS（设定距离100mm时） | |
重复准确性 | ±5μm（平均采样次数1） | 1μm（设定距离为20mm时）； 2.5μm（设定距离100mm时）； 5um(设置在400mm距离时) | |
模拟输出 | 电压 | / | 输出范围：0～5V（报警：+5.2V），输出阻抗：100Ω |
当前 | / | 输出范围：4~20mA（报警时0mA） 负载：<300Ω | |
电源电压 | 12〜24V DC±10％ | ||
消费电流 | ≤20mA（12V直流） | 传输：10mA 以下，接收：70mA 以下（DC 24V 时） | |
| 光源（中、波长） | 红色半导体激光波长：660nm | 红色半导体激光器1级 | |
最大输出功率 | 390μw | / | |
传感器安装距离 | 最大300mm | / | |
测量模式 | / | 自动对边模式、对边模式、内径/间隙模式、宽度/直径模式 | |
激光课 | 1 类(IES/JIS) | Class1 | |
温度漂移 | ±0.02%FS/℃ | ±0.03%FS/℃ | |
采样周期 | 500μs | / | |
指示灯 | 电源指示灯：绿色 | 发射器：绿色（激光发射指示灯）； 接收器：光轴调节灯为绿色，输出确定灯为红色 | |
通信模式 | RS-485 | 485通讯十六进制 | |
保护电路 | 反接保护 | / | |
保护dass | IP50 | ||
环境照明 | 阳光：1000Lux及以下；白炽灯：3000Lux及以下 | 白炽灯：受光面照度小于5000Lux | |
环境温度 | - 10℃~+50℃，不结冰 | 使用时：-10℃至+45℃（无凝露）；储存时间：-20℃至+60℃ | |
环境湿度 | 35%～85%RH | ||
反振动 | 10～55Hz，双振幅1.5mm，X、Y、Z方向各2小时 | ||
耐脉冲性 | / | 耐久度：500m/s⊃2; X、Y、Z方向各做3次 | |
绝缘 | / | DC250V兆欧表下20MΩ以上（所有端子与外壳之间） | |
抗干扰 | / | 抗光干扰、抗电磁干扰、并排安装 | |
| 连接形式 | 连接器：M84针连接器，带300mm电缆 | ||
| 材料 | 主体：压铸铝；发射/接收透镜：玻璃 | 铝合金金属外壳 | |
| 电缆长度 | 2m | ||
例子

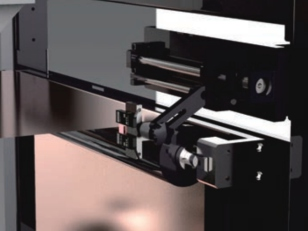

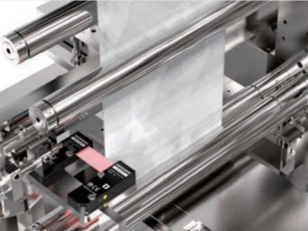

检测电极片的位置偏移 检测膜片 传输过程中的位置偏移

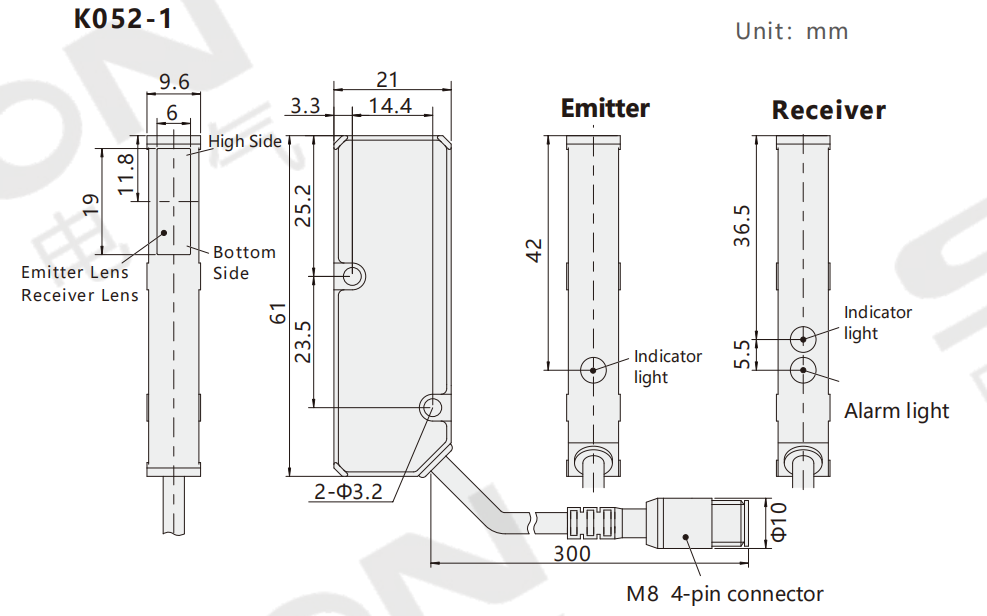

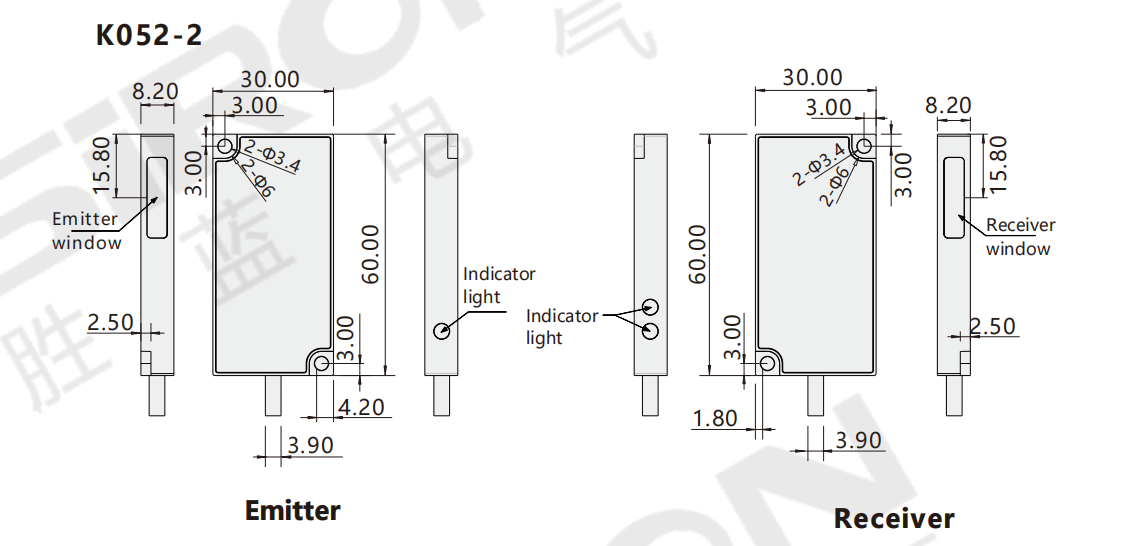

方面

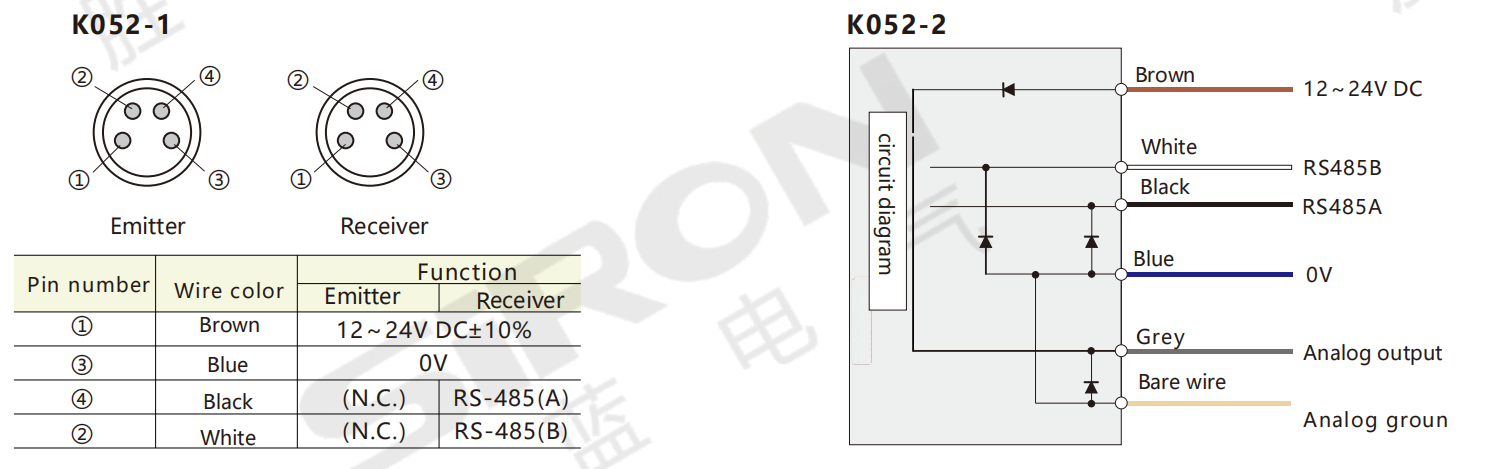

接线图
