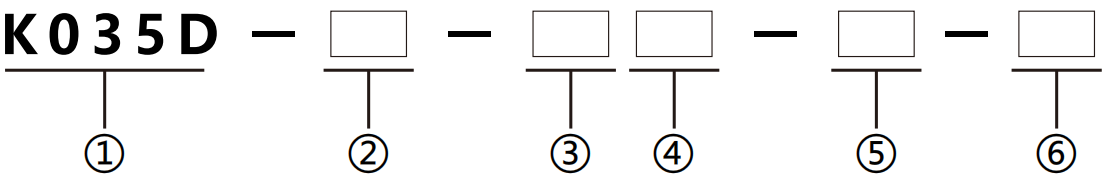

型号代码

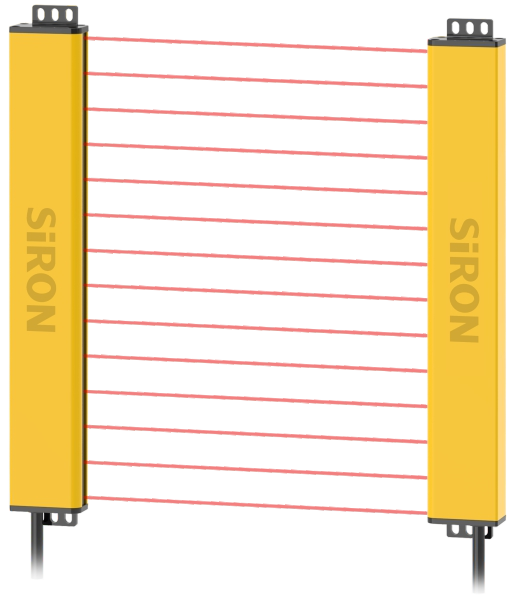

超薄光幕（侧面检测）系列 | K035D |
光轴的数量 | 4：4轴、6：6轴、8：8轴 |
光轴节距 | 10：10毫米 20：20毫米 40：40毫米 |
输出方式 | 空白：NPN 输出 |
经营状况 | 空白：常闭 |
同步方式 | 空白：行同步 |
K035D-8-10 ：K035D系列，8光轴，10mm光轴间距，NPN输出，常闭，线同步。
K035D-8-10NP-NO-G ：K035D系列，8光轴，10mm光轴间距，NPN+PNP双输出，正常
注：线同步可选支持NPN或PNP输出；光同步仅采用NPN+PNP双输出。
规范参数
| 姓名 | 超薄光幕（侧面检测） |
| 外貌 |
|
| 横截面区域 | 30×16毫米 |
| 频道数量 | 单个通道 |
| 光轴的数量 | 4、6、8、10轴…… |
| 保护高度 | 保护高度h =（n-1）*光轴间距，n是光轴的数量 |
| 保护距离* | 0.2~3M |
| 光轴间距 | 10mm/20mm/40mm |
| 工作电源 | 24V±10％ |
| 力量 | 3〜8W |
| 电路保护 | 反接保护/输出短路保护 |
| 响应时间 | ≤10ms |
| 操作环境温度 | -10〜+55℃ |
| 存储环境温度 | -40〜+70℃ |
| 绝缘抗性 | ≥100MΩ |
| 信号输出 | NPN/PNP |
| 抗光学干扰 | 10000lux |
| 同步模式 | 线同步/光同步 |
| 防护等级 | 防护等级65 |
| 电路保护 | 反接保护/输出短路保护 |

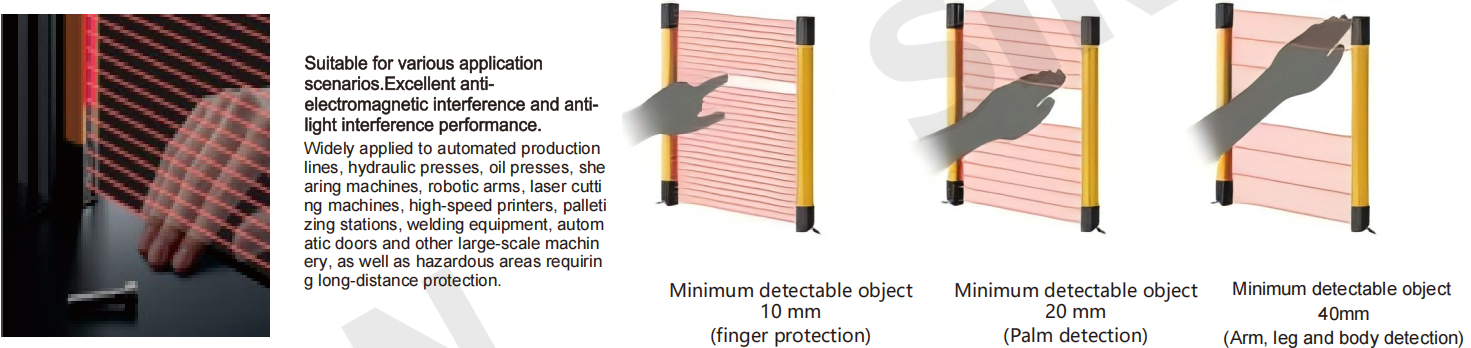

光轴间距示意图
光轴间距10mm （保护距离：0.2~3m）
| 光轴节距 | 10mm | |||||||||||||
| 光轴数 | 4轴 | 6轴 | 8轴 | 10轴 | 12轴 | 14轴 | 16轴 | 18轴 | 20轴 | 22轴 | 24轴 | 26轴 | 28轴 | 30轴 |
| 防护高度（毫米） | 30 | 50 | 70 | 90 | 110 | 130 | 150 | 170 | 190 | 210 | 230 | 250 | 270 | 290 |
| 光幕总高度(mm) | 101 | 101 | 101 | 121 | 141 | 161 | 181 | 201 | 221 | 241 | 261 | 281 | 301 | 321 |
| 光轴节距 | 10mm | ||||||||||||||
| 光轴数 | 32轴 | 34轴 | 36轴 | 38轴 | 40轴 | 42轴 | 44轴 | 46轴 | 48轴 | 50轴 | 52轴 | 54轴 | 56轴 | 58轴 | 60轴 |
| 防护高度（毫米） | 310 | 330 | 350 | 370 | 390 | 410 | 430 | 450 | 470 | 490 | 510 | 530 | 550 | 570 | 590 |
| 光幕总高度(mm) | 341 | 361 | 381 | 401 | 421 | 441 | 461 | 481 | 501 | 521 | 541 | 561 | 581 | 601 | 621 |
光轴间距20mm （保护距离：0.2~3m）
| 光轴节距 | 20mm | |||||||||||||
| 光轴数 | 4轴 | 6轴 | 8轴 | 10轴 | 12轴 | 14轴 | 16轴 | 18轴 | 20轴 | 22轴 | 24轴 | 26轴 | 28轴 | 30轴 |
| 防护高度（毫米） | 60 | 100 | 140 | 180 | 220 | 260 | 300 | 340 | 380 | 420 | 460 | 500 | 540 | 580 |
| 光幕总高度(mm) | 101 | 141 | 181 | 221 | 261 | 301 | 341 | 381 | 421 | 461 | 501 | 541 | 581 | 621 |
| 光轴节距 | 20mm | ||||||||||||||
| 光轴数 | 32轴 | 34轴 | 36轴 | 38轴 | 40轴 | 42轴 | 44轴 | 46轴 | 48轴 | 50轴 | 52轴 | 54轴 | 56轴 | 58轴 | 60轴 |
| 防护高度（毫米） | 620 | 660 | 700 | 740 | 780 | 820 | 860 | 900 | 940 | 980 | 1020 | 1060 | 1100 | 1140 | 1180 |
| 光幕总高度(mm) | 661 | 701 | 741 | 781 | 821 | 861 | 901 | 941 | 981 | 1021 | 1061 | 1101 | 1141 | 1181 | 1221 |
光轴间距40mm （保护距离：0.2~3m）
| 光轴节距 | 40mm | |||||||||||||
| 光轴数 | 4轴 | 6轴 | 8轴 | 10轴 | 12轴 | 14轴 | 16轴 | 18轴 | 20轴 | 22轴 | 24轴 | 26轴 | 28轴 | 30轴 |
| 防护高度（毫米） | 120 | 200 | 280 | 360 | 440 | 520 | 600 | 680 | 760 | 840 | 920 | 1000 | 1080 | 1160 |
| 光幕总高度(mm) | 181 | 261 | 341 | 421 | 501 | 581 | 661 | 741 | 821 | 901 | 981 | 1061 | 1141 | 1221 |
| 光轴节距 | 40mm | ||||||||||||||
| 光轴数 | 32轴 | 34轴 | 36轴 | 38轴 | 40轴 | 42轴 | 44轴 | 46轴 | 48轴 | 50轴 | 52轴 | 54轴 | 56轴 | 58轴 | 60轴 |
| 防护高度（毫米） | 1240 | 1320 | 1400 | 1480 | 1560 | 1640 | 1720 | 1800 | 1880 | 1960 | 2040 | 2120 | 2200 | 2280 | 2360 |
| 光幕总高度(mm) | 1301 | 1381 | 1461 | 1541 | 1621 | 1701 | 1781 | 1861 | 1941 | 2021 | 2101 | 2181 | 2261 | 2341 | 2421 |

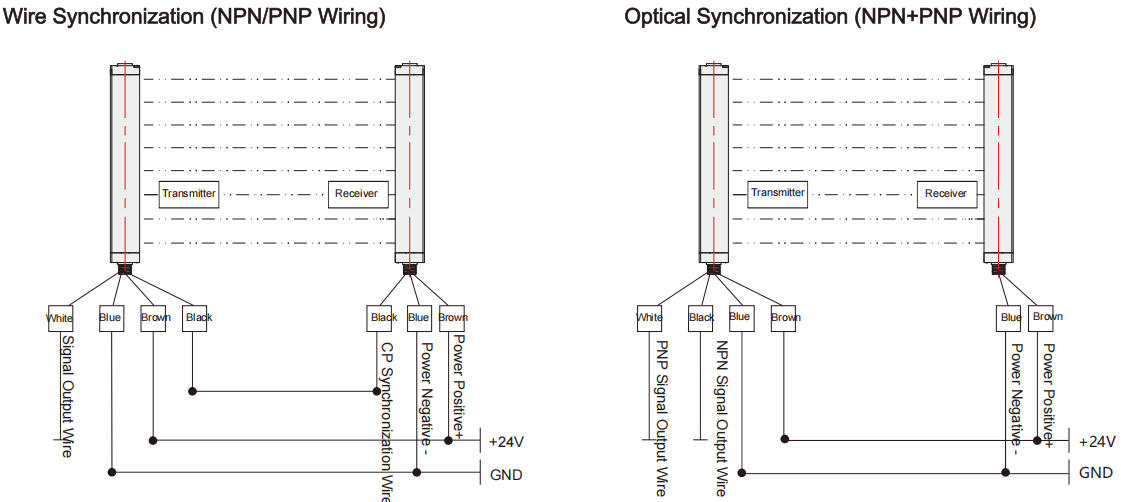

接线图

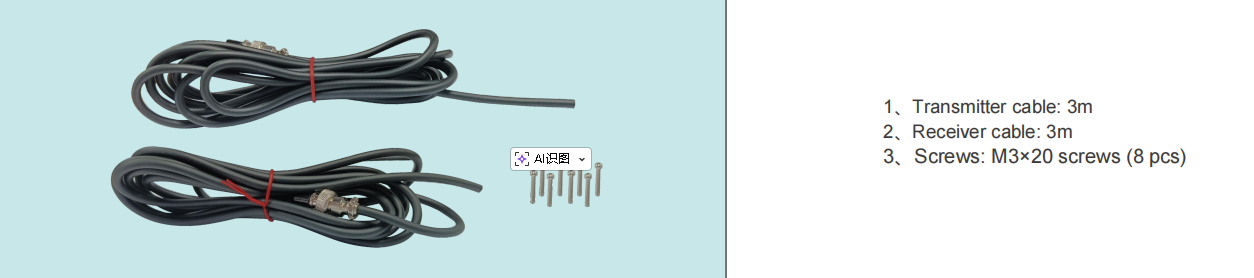

依恋

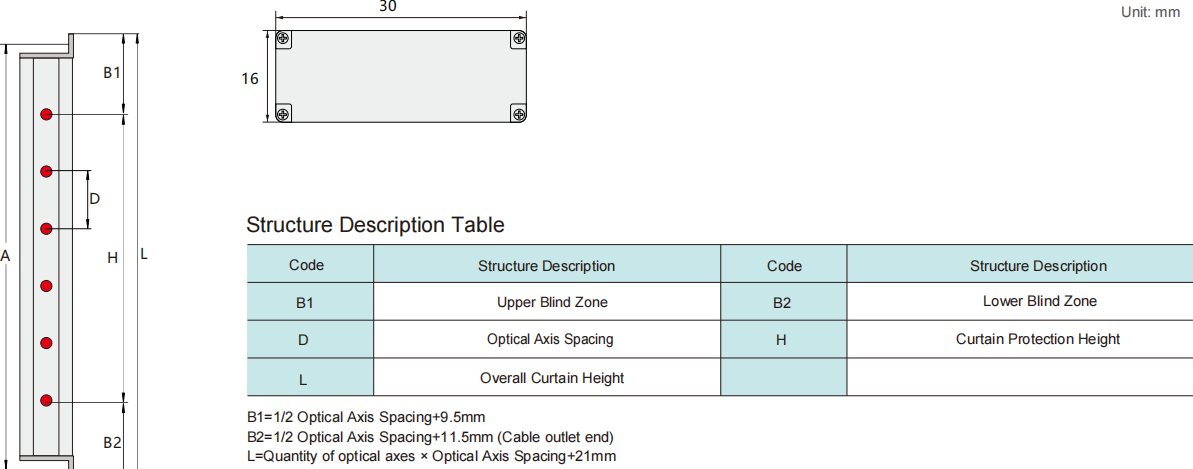

外形图

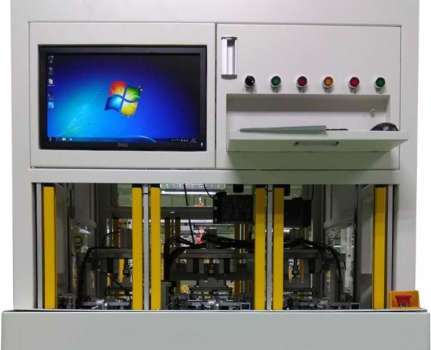

安装说明

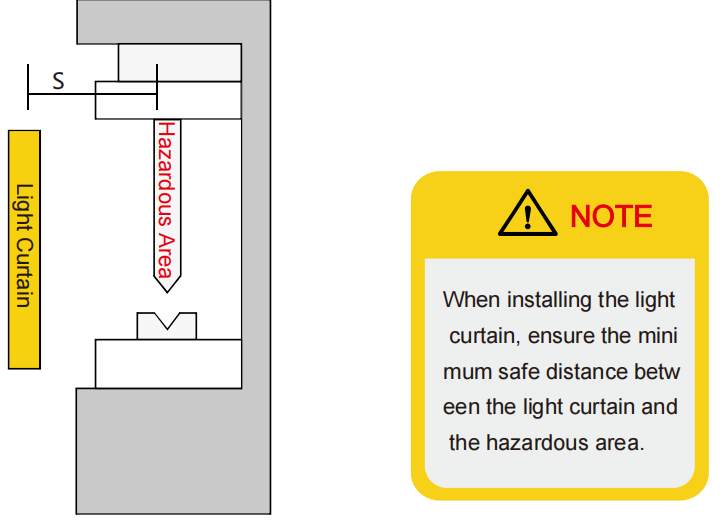

安装光幕时，请确保光幕与危险区域之间保持安全距离。 如果在人员到达危险区域之前机器没有停止，可能会导致严重伤害甚至死亡。 正确计算安全距离，保持检测区域与机器危险部位之间的最小安全距离。 安全距离是指光幕的检测平面与机器危险部件的切削刃之间的最小距离。
