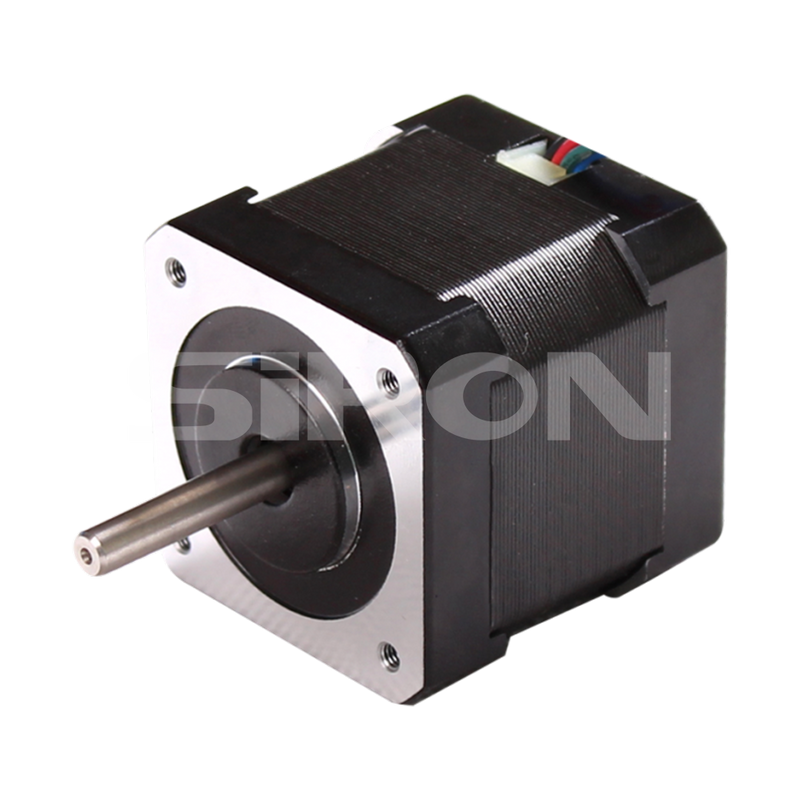

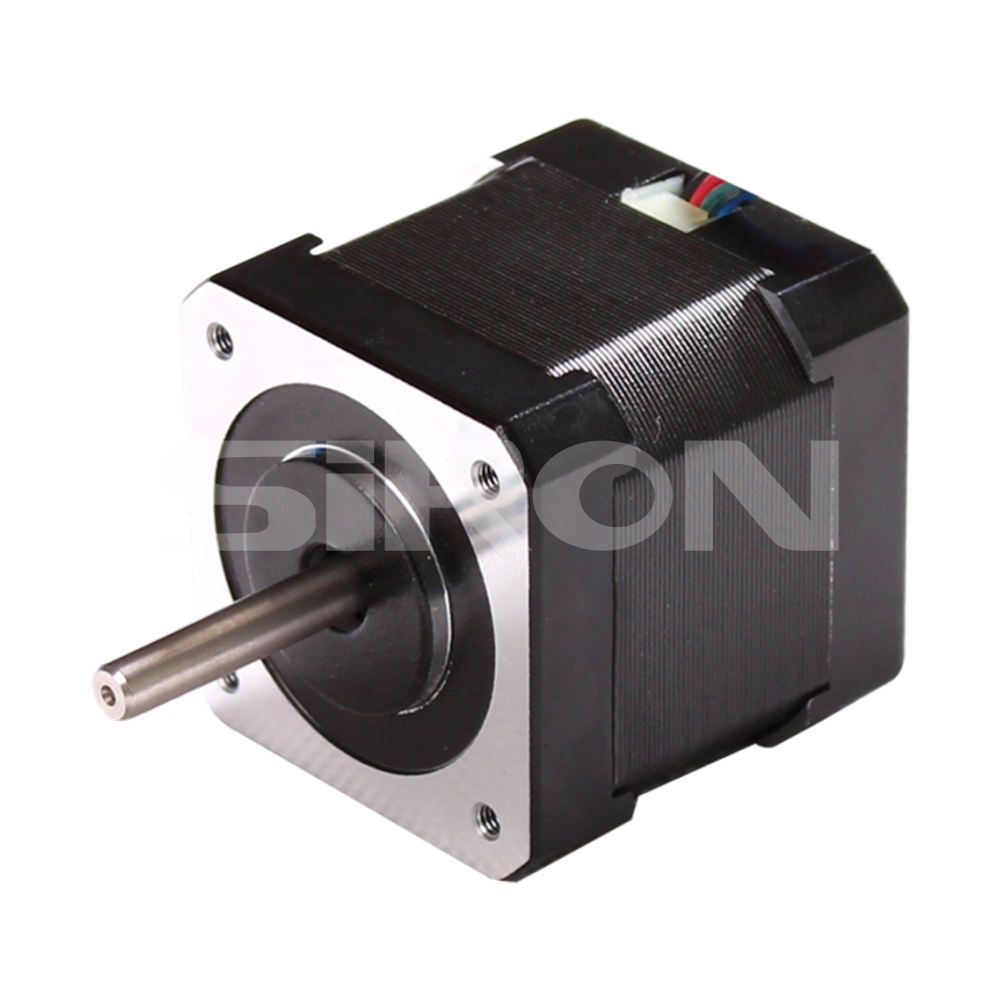

M272-42
SiRON
8501109990
关于选拔

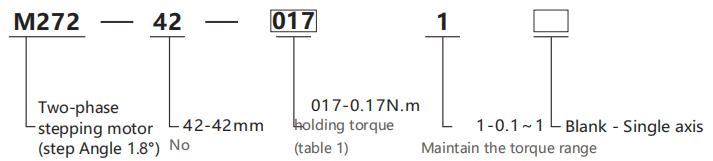

选型举例：M272-42-0171代表M272系列两相步进电机，机座号42mm，保持力矩0.17Nm，单轴。
表1
代码 | 016 | 017 | 022 | 026 | 036 | 317 | 044 | 056 |
保持扭矩 | 0.16牛米 | 0.17牛米 | 0.22牛米 | 0.26牛米 | 0.36牛米 | 0.317牛米 | 0.44纳米 | 0.56牛米 |
规格
| 模型 | M272-42系列 | ||
| 径向游隙 | 0.02mm@450g | 步距角 | 1.8° |
| 轴向间隙 | 0.08mm@450g | 步距角精度 | ±5%(整级空载) |
| 最大径向力 | 28N(距法兰20mm） | 绝缘电阻 | 100MΩ，500VDC |
| 最大轴向力 | 10N | 环境温度 | -20℃~+50℃ |
| 介电强度 | 600VAC/1秒 | 绝缘等级 | B级 |

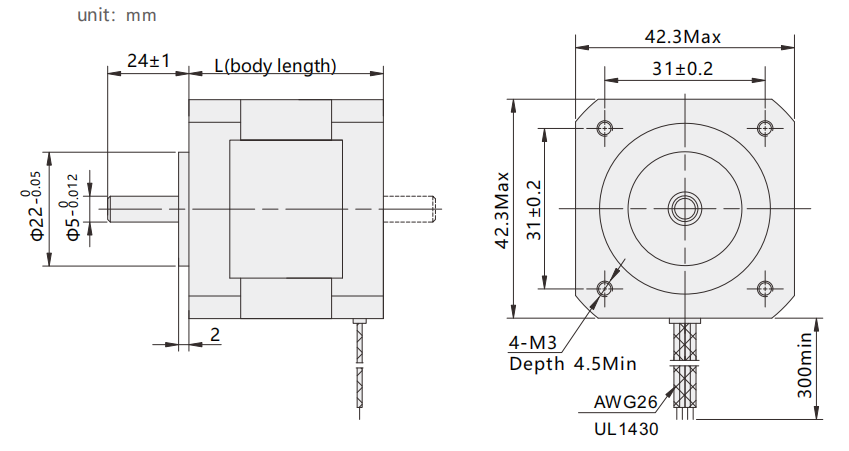

Dimensions
电气性能
| 模型 | M272-42-0171 | M272-42-0161 | M272-42-0221 | M272-42-0261 | M272-42-0361 | M272-42-3171 | M272-42-0441 | M272-42-0561 |
| 适配器驱动器 | M280-430 | M280-430 | M280-430 | M280-430 | M280-430 | M280-430 | M280-430 | M280-430 |
| 每相电流 | 0.4 | 0.95 | 1.33 | 1.2 | 1.68 | 1.2 | 1.68 | 1.2 |
| 保持扭矩 | 0.17 | 0.16 | 0.22 | 0.26 | 0.36 | 0.317 | 0.44 | 0.56 |
| 定位扭矩 | 0.0075 | 0.012 | 0.012 | 0.015 | 0.015 | 0.02 | 0.02 | 0.028 |
| 每个阻力 | 24 | 4.2 | 2.1 | 3.3 | 1.65 | 3.3 | 1.65 | 6 |
| 各电感 | 30 | 2.5 | 2.5 | 3.2 | 3.2 | 2.8 | 2.8 | 7 |
| 引线数量 | 4 | 6 | 4 | 6 | 4 | 6 | 4 | 6 |
| 转动惯量 | 20 | 35 | 35 | 54 | 54 | 68 | 68 | 102 |
| 重量 | 0.15 | 0.22 | 0.22 | 0.28 | 0.28 | 0.35 | 0.35 | 0.5 |
| 体长 | 26 | 33.5 | 33.5 | 39.5 | 39.5 | 47.5 | 47.5 | 60 |

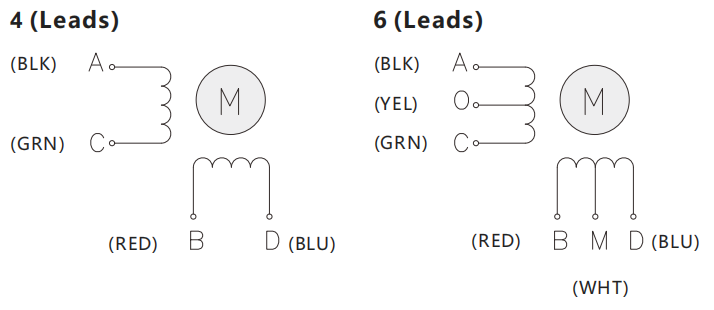

接线图

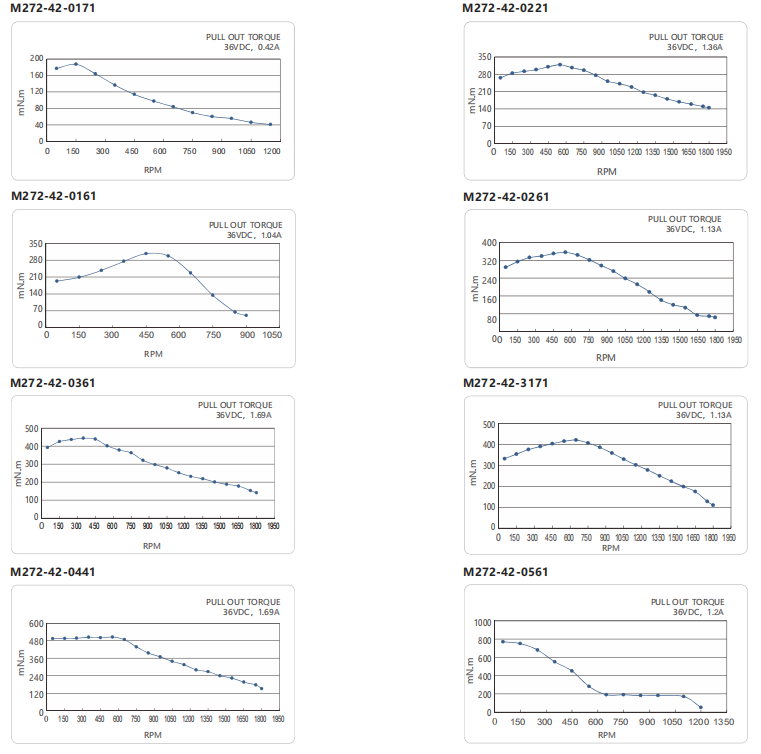

距离频率曲线
