M270-57
SiRON
8501109990
关于选拔

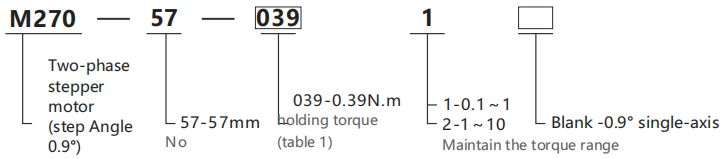

选型示例：M270-57-0391代表M270系列两相步进电机，机座号57mm，保持扭矩0.39Nm，单轴0.9°。
表1
| 代码 | 039 | 055 | 090 | 120 | 135 | 180 |
| 保持扭矩 | 0.39纳米 | 0.55纳米 | 0.9纳米 | 1.2纳米 | 1.35牛米 | 1.8纳米 |
规格
| 模型 | M270-57系列 | ||
| 径向游隙 | 0.02mm@450g | 步距角 | 0.9° |
| 轴向间隙 | 0.08mm@450g | 步距角精度 | ±5%(整级空载) |
| 最大径向力 | 75N(距法兰20mm） | 绝缘抗性 | 100MΩ，500VDC |
| 最大力量 | 15n | 环境温度 | -20℃〜+50℃ |
| 介电强度 | 600VAC/1S | 绝缘班 | b |
Dimensions
电气性能
| 模型 | M270-57-0391 | M270-57-0551 | M270-57-0901 | M270-57-1202 | M270-57-1352 | M270-57-1802 |
| 适配器驱动器 | M280-556 | M280-556 | M280-556 | M280-556 | M280-556 | M280-556 |
| 每个阶段的库 | 2 | 2.8 | 2 | 2.8 | 2 | 2.8 |
| Hokding扭矩 | 0.39 | 0.55 | 0.9 | 1.2 | 1.35 | 1.8 |
| 定位扭矩 | 0.021 | 0.021 | 0.04 | 0.04 | 0.068 | 0.068 |
| 每一个抗逆势 | 1.4 | 0.7 | 1.8 | 0.9 | 2.25 | 1.13 |
| 每个电感 | 2.2 | 2.2 | 4.5 | 4.5 | 5.6 | 5.6 |
| 引线数量 | 6 | 4 | 6 | 4 | 6 | 4 |
| 惯性矩 | 120 | 120 | 300 | 300 | 480 | 480 |
| 重量 | 0.45 | 0.45 | 0.7 | 0.7 | 1 | 1 |
| 身体长度 | 41 | 41 | 56 | 56 | 76 | 76 |

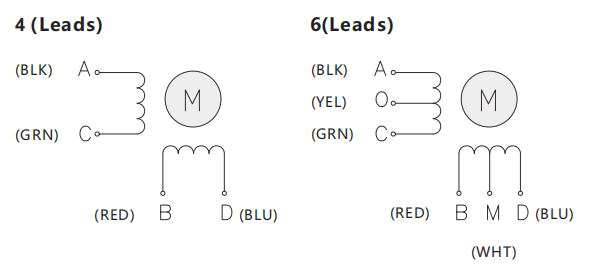

接线图

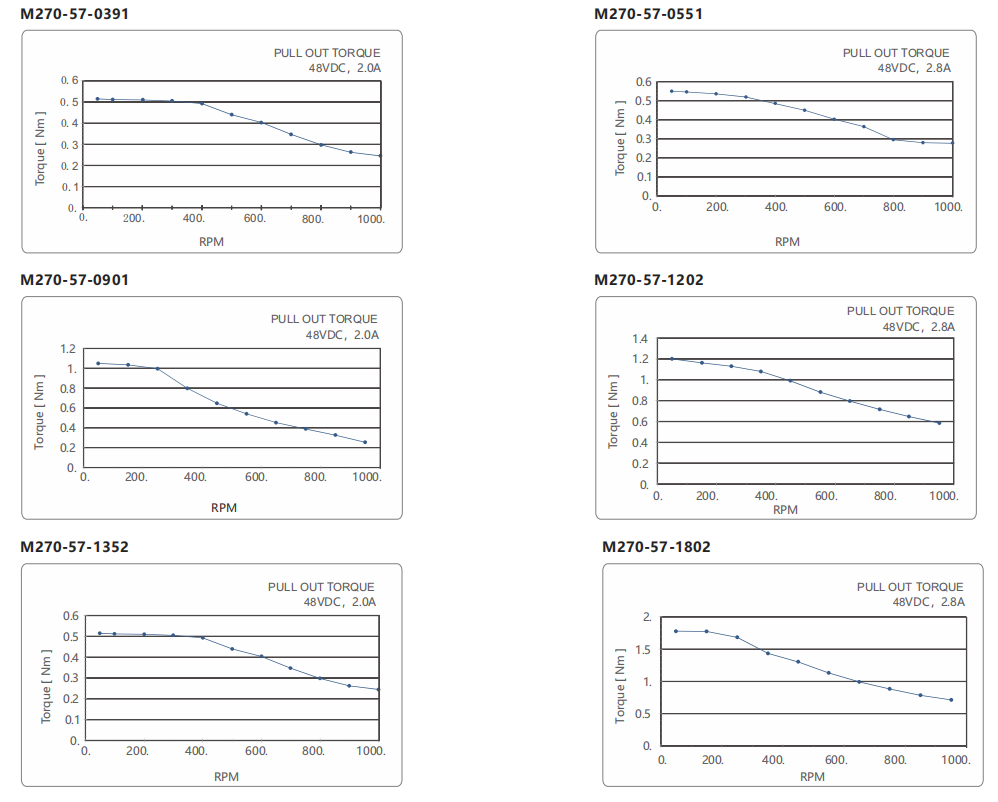

距离频率曲线
