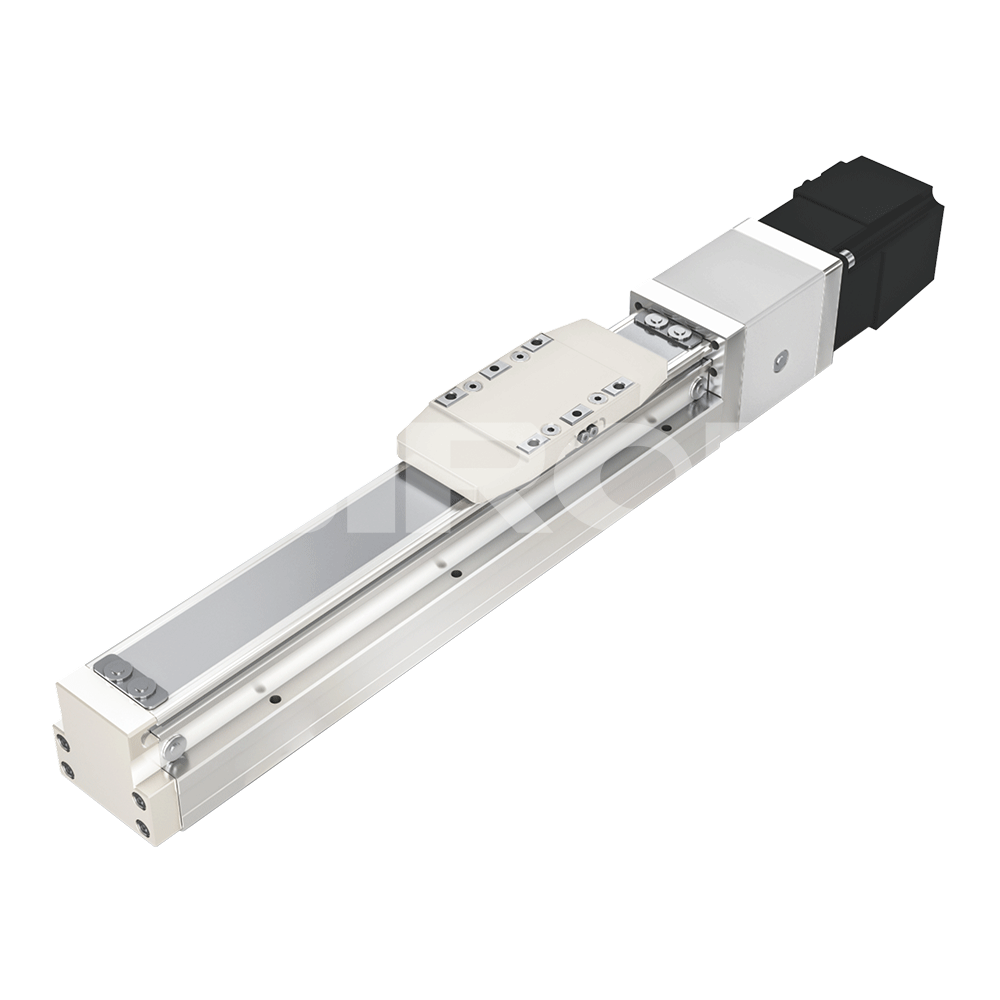

M301
SiRON
9001909090
关于选择

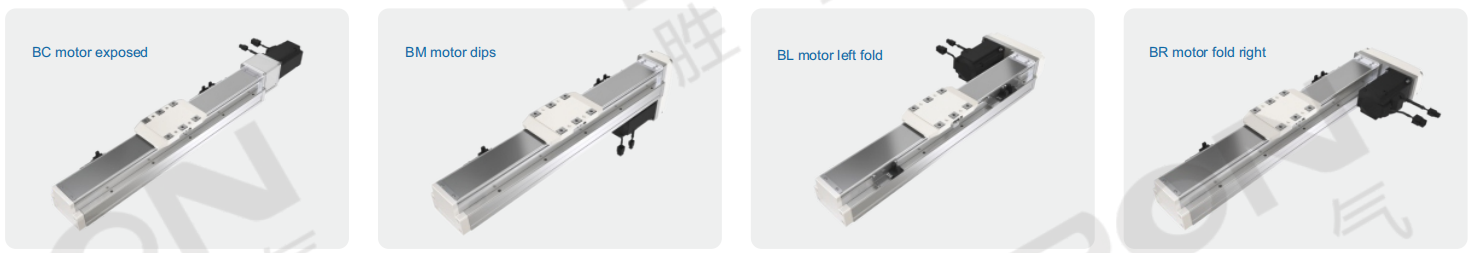

选择示例：M301-2-50-BC-M05B-E5是M301系列，铅2mm，中风50，电动机暴露，三菱50W，带有制动器，无原点传感器，无极限传感器；
注意：如果您需要其他样式，请咨询我们的销售人员。
原点传感器：选择冲程50mm的极限：（1）应将原点类型限制放在不同的侧面，（2）应安装在幻灯片座的两侧；
产品规格
| 项目 | 规格 | ||||
| Speciiatons | 电机动力 | 50W/100W | |||
| 可重复性（mm） | ±0.01 | ||||
| 球螺旋（mm） | 2 | 5 | 10 | ||
| 最大速度（mm/s） | 100 | 250 | 500 | ||
| 最大有效载荷（kg） | 水平的 | 25 | 20 | 12 | |
| 垂直的 | 8 | 8 | 3.5 | ||
| 额定推力（n） | 424 | 141 | 71 | ||
| 中风俯仰（mm） | 50-800mm/50 间隔 | ||||
| sarts | 交流伺服电机输出（W） | 100 | |||
| 可以配备垫脚电机 | 42/57 | ||||
| 球员（MM） | C7φ10 | ||||
| 耦合（mm） | 7×8 | ||||
| 家庭传感器 | 外部 | K017-A6 | |||
安装方法

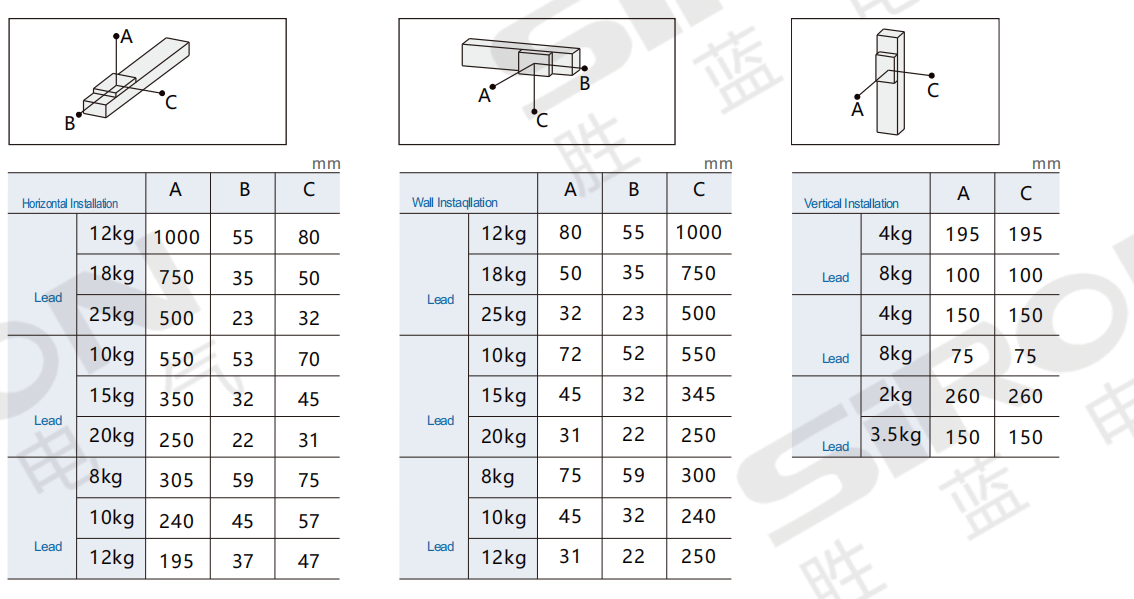

允许悬伸量

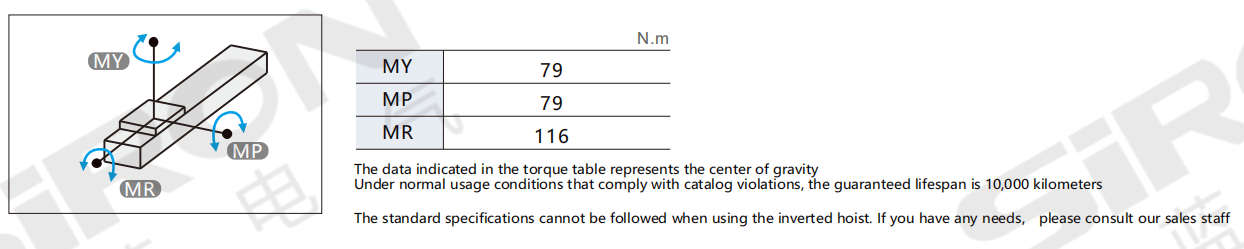

静载荷力矩
适用电机品牌
| 品牌 | 电机标记 | 是否有刹车 | 电机容量 | 电压 | 电机模型 | 电压 |
三菱 | M | 无刹车（卧式） | 100 | 220 | HG-KR13 | MR-J4-10A |
| 带刹车（立式） | 100 | 220 | HG-KR13B | MR-J4-10A | ||
松下 | P | 无刹车（卧式） | 100 | 220 | MSMD012G1U | MADHT1505 |
| 带刹车（立式） | 100 | 220 | MSMD012G1V | MADHT1505 | ||
| 三角洲 | T | 无刹车（卧式） | 100 | 220 | ECMA-C20401ES | ASD-B2021-B |
| 带刹车（立式） | 100 | 220 | ECMA-C20401FS | ASD-B2021-B |

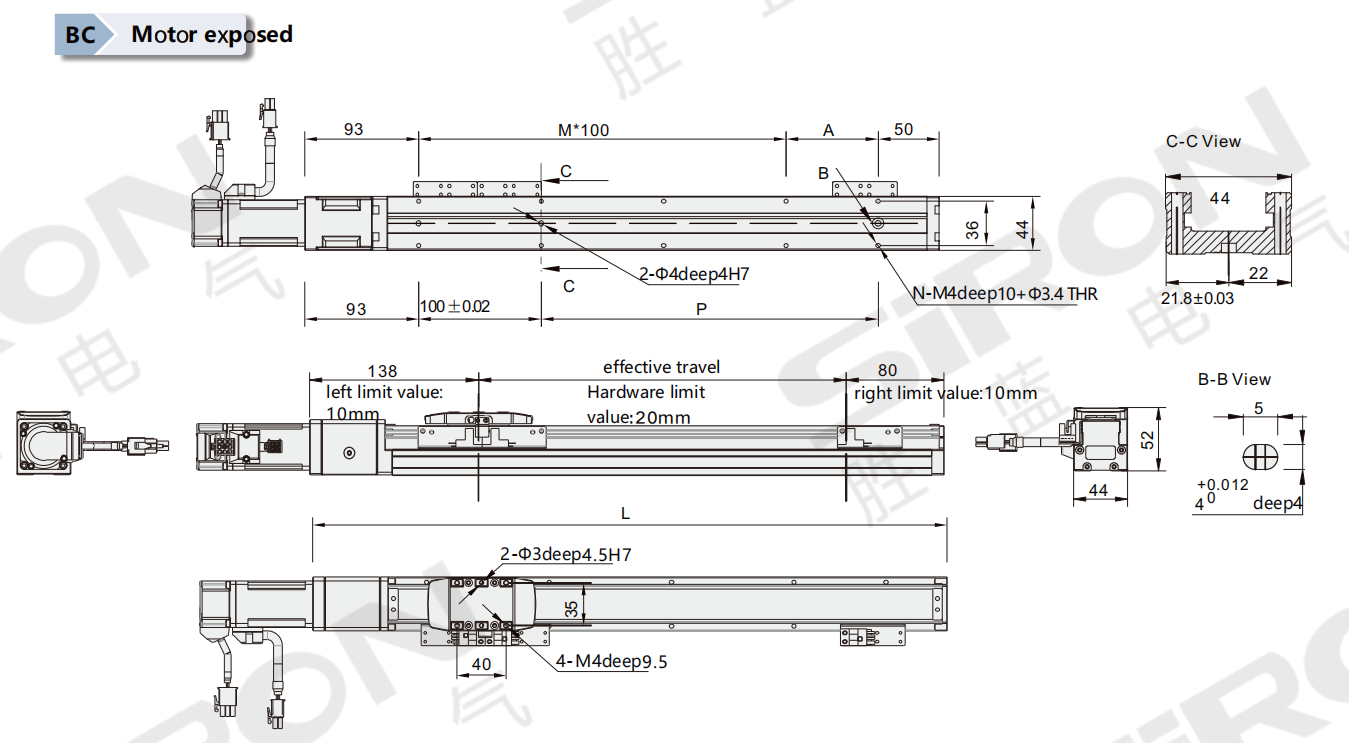

通用尺寸图
当行程为50时，由于主体上的锁紧式固定孔会被滑座盖住，因此只需4颗螺丝即可固定。
建议客户使用底部锁紧式固定孔锁紧主体
| 中风 | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 |
| L | 268 | 318 | 368 | 418 | 468 | 518 | 568 | 618 | 668 | 718 | 768 | 818 | 868 | 918 | 968 | 1018 |
| A | 25 | 75 | 25 | 75 | 25 | 75 | 25 | 75 | 25 | 75 | 25 | 75 | 25 | 75 | 25 | 75 |
| M | 1 | 1 | 2 | 2 | 3 | 3 | 4 | 4 | 5 | 5 | 6 | 6 | 7 | 7 | 8 | 8 |
| N | 6 | 6 | 8 | 8 | 10 | 10 | 12 | 12 | 14 | 14 | 16 | 16 | 18 | 18 | 20 | 20 |
| P | 25 | 75 | 125 | 175 | 225 | 275 | 325 | 375 | 425 | 475 | 525 | 575 | 625 | 675 | 725 | 775 |
| 重量（kg） | 1.36 | 1.61 | 1.86 | 2.11 | 2.35 | 2.60 | 2.85 | 3.10 | 3.34 | 3.59 | 3.84 | 4.09 | 4.34 | 4.59 | 4.84 | 5.09 |

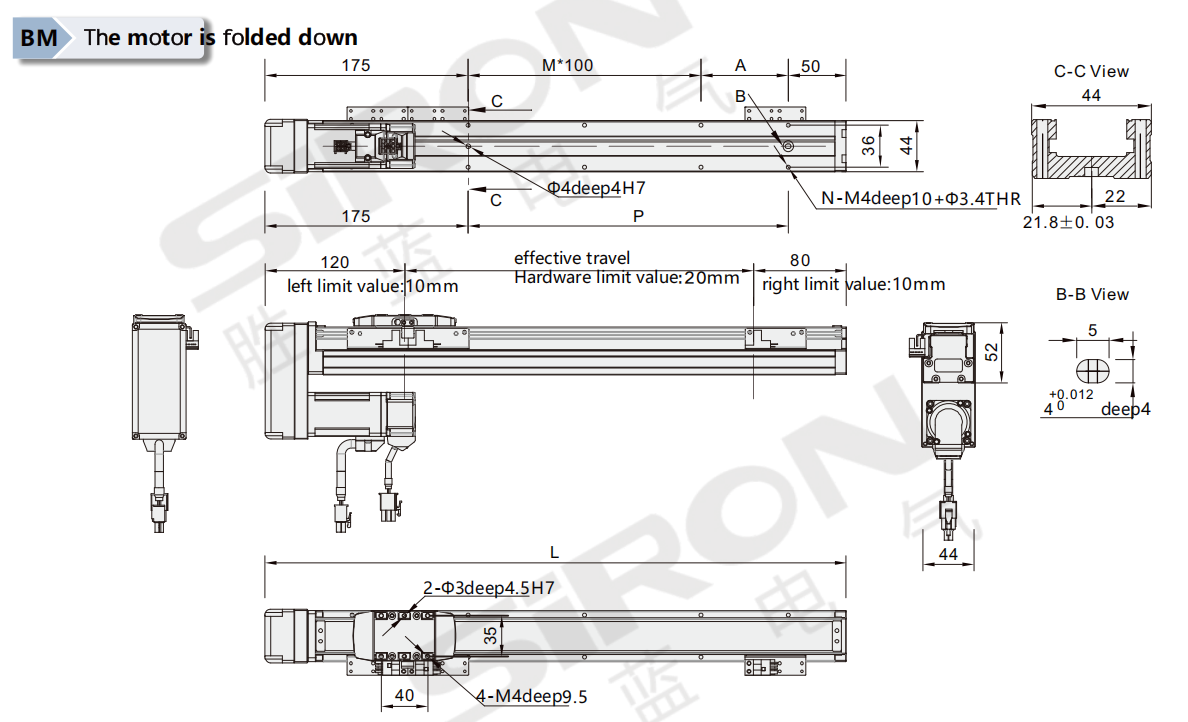

当行程为50时，由于主体上的锁紧式固定孔会被滑座盖住，因此只需4颗螺丝即可固定。
建议客户使用底部锁紧式固定孔锁紧主体
| 中风 | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 |
| L | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | 850 | 900 | 950 | 1000 |
| A | 25 | 75 | 25 | 75 | 25 | 75 | 25 | 75 | 25 | 75 | 25 | 75 | 25 | 75 | 25 | 75 |
| M | 0 | 0 | 1 | 1 | 2 | 2 | 3 | 3 | 4 | 4 | 5 | 5 | 6 | 6 | 7 | 7 |
| N | 4 | 4 | 6 | 6 | 8 | 8 | 10 | 10 | 12 | 12 | 14 | 14 | 16 | 16 | 18 | 18 |
| P | 25 | 75 | 125 | 175 | 225 | 275 | 325 | 375 | 425 | 475 | 525 | 575 | 625 | 675 | 725 | 775 |
| 重量（公斤） | 1.66 | 1.91 | 2.16 | 2.40 | 2.65 | 2.90 | 3.14 | 3.39 | 3.64 | 3.89 | 4.14 | 4.39 | 4.64 | 4.89 | 5.14 | 5.39 |

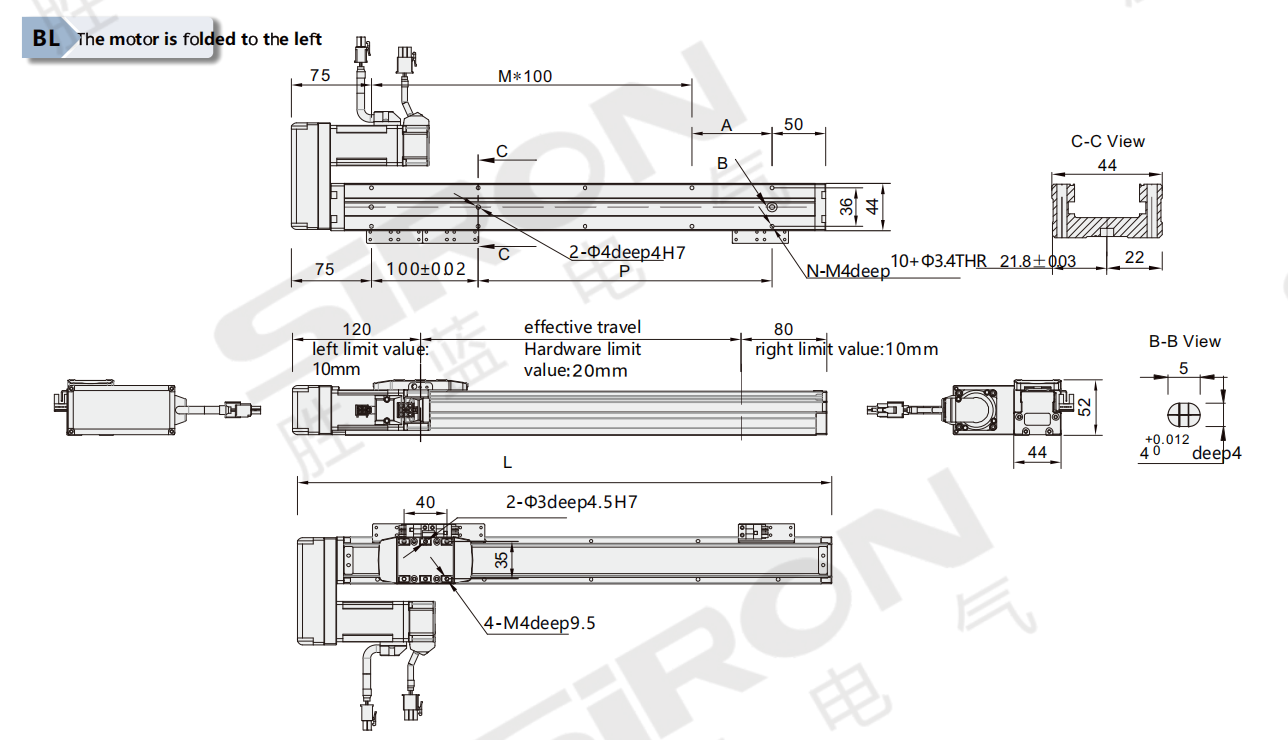

注：电机折叠时，若选用刹车电机或超出电机总长度限制，则不能使用标准PIN孔。 如果您有任何需求，请咨询我们的销售人员。
当行程为50时，由于主体上的锁紧式固定孔会被滑座盖住，因此只需4颗螺丝即可固定。 建议客户使用底部锁紧式固定孔来锁紧主体。
| 中风 | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 |
| L | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | 850 | 900 | 950 | 1000 |
| A | 25 | 75 | 25 | 75 | 25 | 75 | 25 | 75 | 25 | 75 | 25 | 75 | 25 | 75 | 25 | 75 |
| M | 1 | 1 | 2 | 2 | 3 | 3 | 4 | 4 | 5 | 5 | 6 | 6 | 7 | 7 | 8 | 8 |
| N | 6 | 6 | 8 | 8 | 10 | 10 | 12 | 12 | 14 | 14 | 16 | 16 | 18 | 18 | 20 | 20 |
| P | 25 | 75 | 125 | 175 | 225 | 275 | 325 | 375 | 425 | 475 | 525 | 575 | 625 | 675 | 725 | 775 |
| 重量（公斤） | 1.66 | 1.91 | 2.16 | 2.40 | 2.65 | 2.90 | 3.14 | 3.39 | 3.64 | 3.89 | 4.14 | 4.39 | 4.64 | 4.89 | 5.14 | 5.39 |
当行程为50时，由于主体上的锁紧式固定孔会被滑座盖住，因此只需4颗螺丝即可固定。
建议客户使用底部锁紧式固定孔来锁紧主体。
| 中风 | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 |
| L | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | 850 | 900 | 950 | 1000 |
| A | 25 | 75 | 25 | 75 | 25 | 75 | 25 | 75 | 25 | 75 | 25 | 75 | 25 | 75 | 25 | 75 |
| M | 1 | 1 | 2 | 2 | 3 | 3 | 4 | 4 | 5 | 5 | 6 | 6 | 7 | 7 | 8 | 8 |
| N | 6 | 6 | 8 | 8 | 10 | 10 | 12 | 12 | 14 | 14 | 16 | 16 | 18 | 18 | 20 | 20 |
| P | 25 | 75 | 125 | 175 | 225 | 275 | 325 | 375 | 425 | 475 | 525 | 575 | 625 | 675 | 725 | 775 |
| 重量（公斤） | 1.66 | 1.91 | 2.16 | 2.40 | 2.65 | 2.90 | 3.14 | 3.39 | 3.64 | 3.89 | 4.14 | 4.39 | 4.64 | 4.89 | 5.14 | 5.39 |
注：电机折叠时，若选用刹车电机或超出电机总长度限制，则不能使用标准PIN孔。 如果您有任何需求，请咨询我们的销售人员
