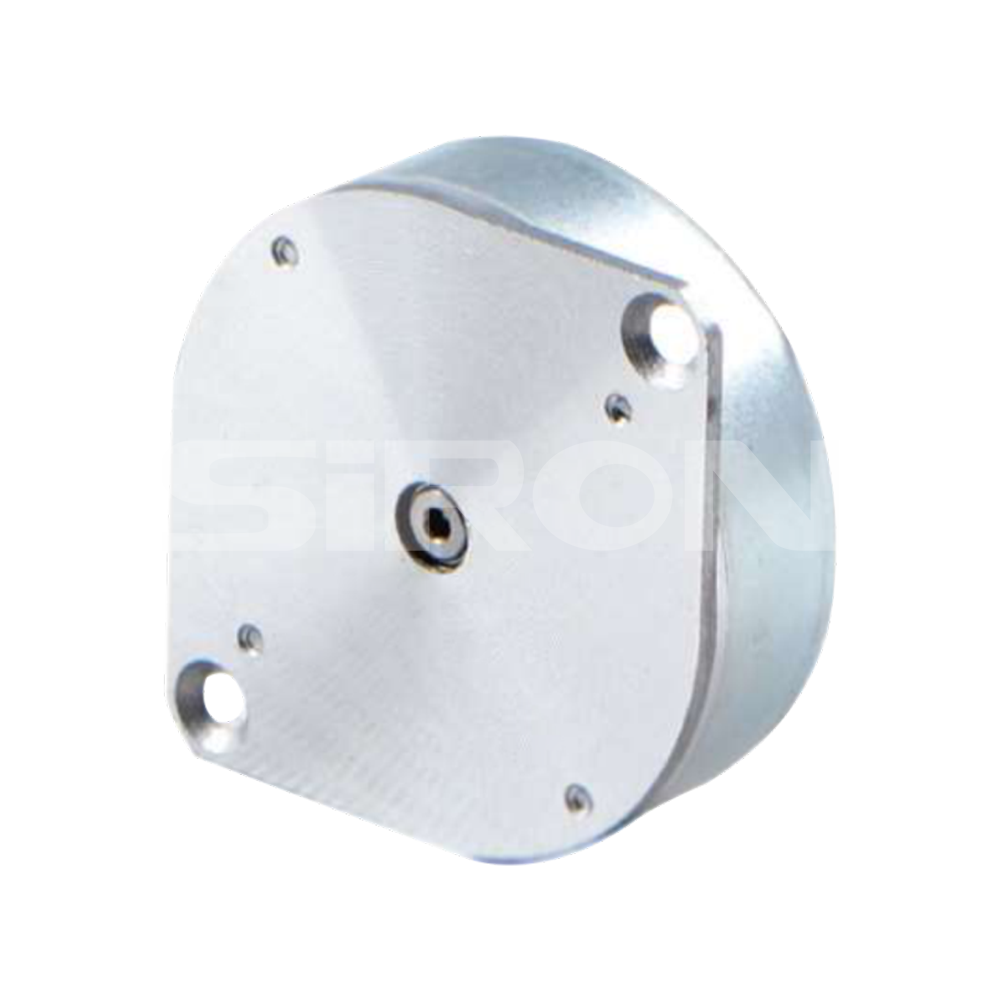

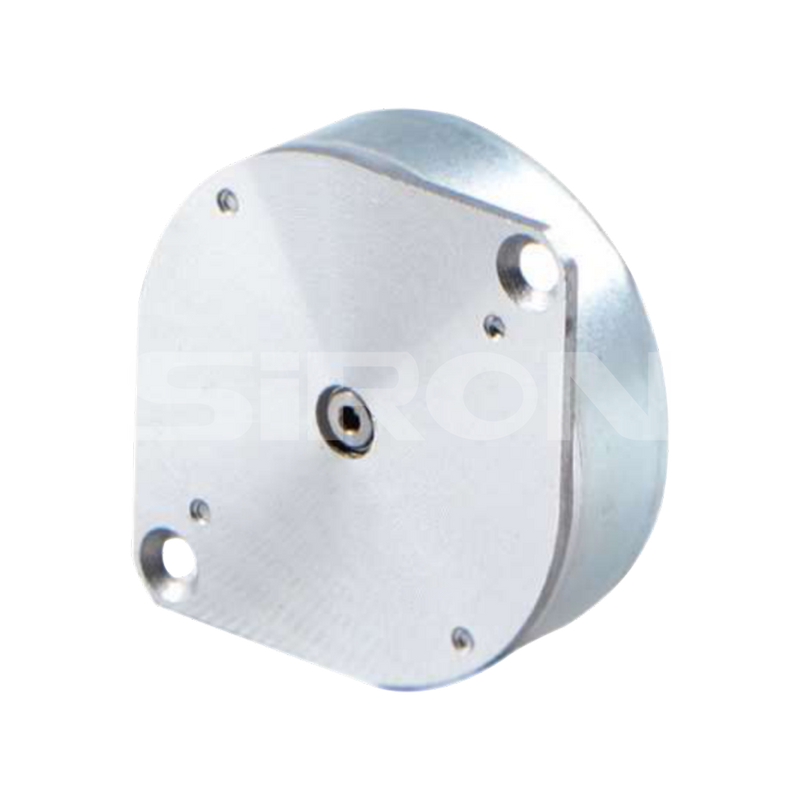

M272-46
SiRON
8501109990
关于选拔

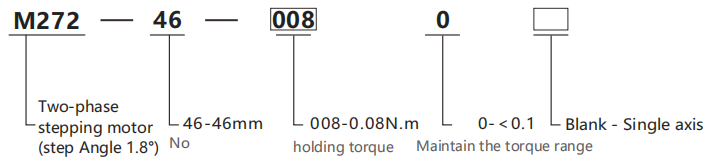

选型举例：M272-46-0080代表M272系列两相步进电机，机座号46mm，保持力矩0.08Nm，单轴。
规格
| 模型 | M272-42系列 | ||
| 径向游隙 | 0.02mm@450g | 步距角 | 1.8° |
| 轴向间隙 | 0.08mm@450g | 步距角精度 | ±5%(整级空载) |
| 最大径向力 | 10N(距法兰20mm） | 绝缘电阻 | 100MΩ，500VDC |
| 最大轴向力 | 2N | 环境温度 | -20℃~+50℃ |
| 介电强度 | 600VAC/1秒 | 绝缘等级 | B级 |
电气性能
| 模型 | M272-46-0080 |
| 适配器驱动器 | M280-430 |
| 每相电流 | 1 |
| 保持扭矩 | 0.08 |
| 定位扭矩 | 0.006 |
| 每个阻力 | 3.2 |
| 各电感 | 2.5 |
| 引线数量 | 4 |
| 转动惯量 | 11 |
| 重量 | 0.1 |
| 体长 | 15.3 |

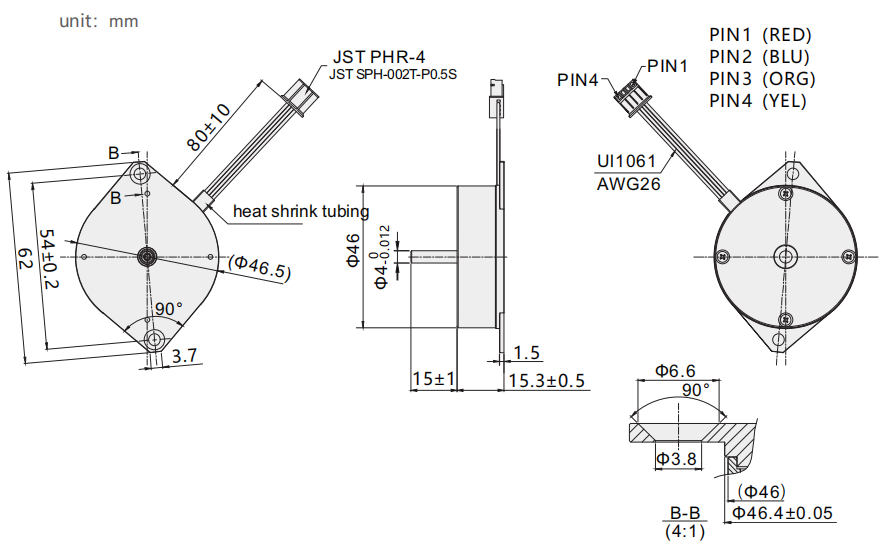

Dimensions

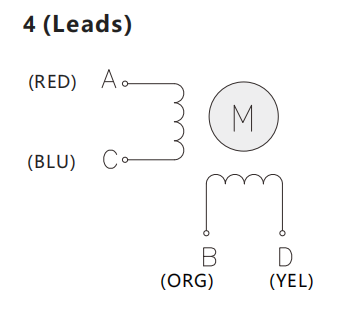

接线图

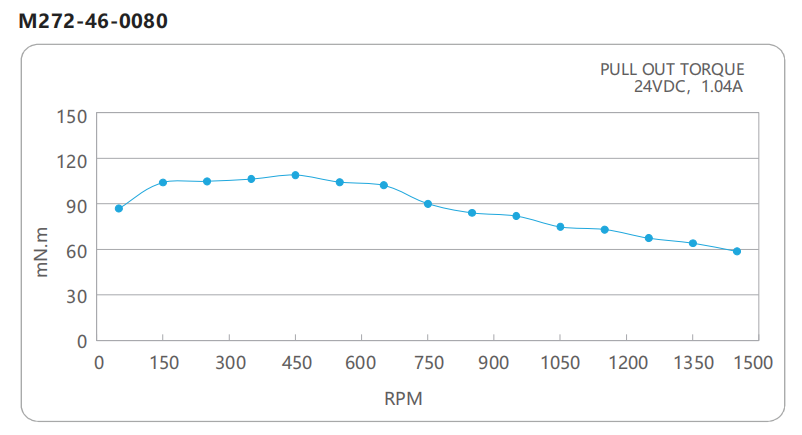

距离频率曲线
