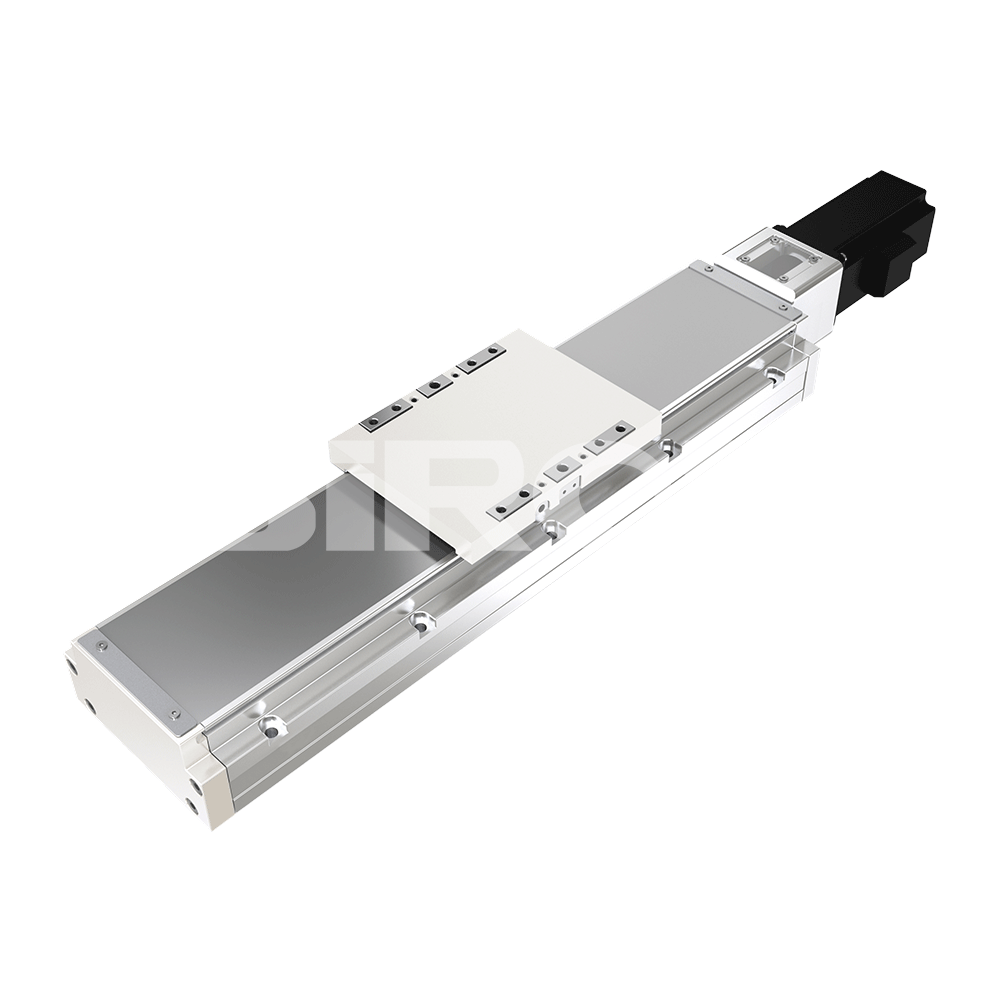

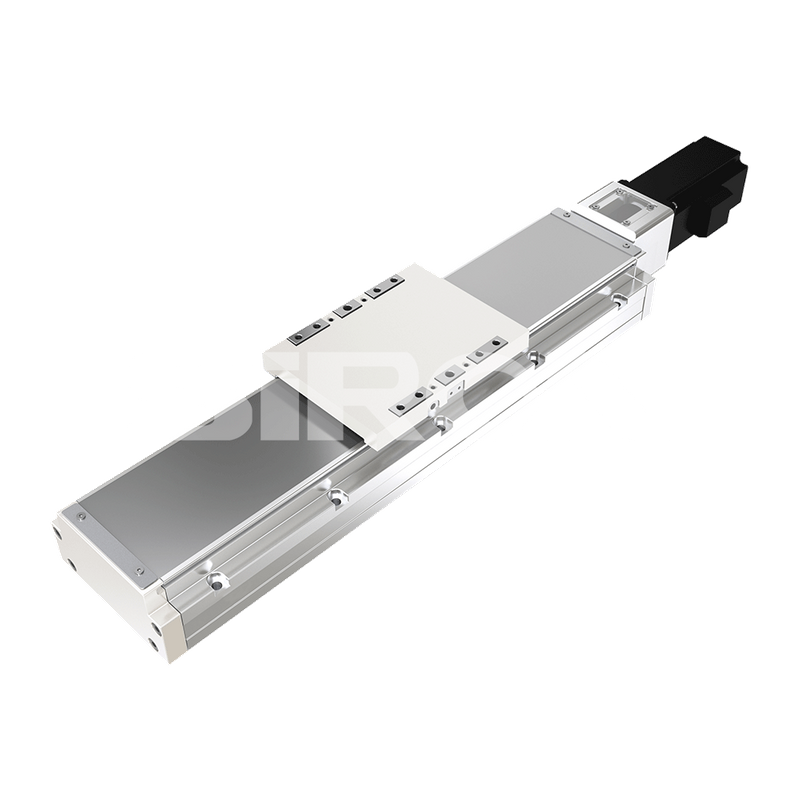

Siron M313嵌入式球螺钉紧凑型模块

关于选择

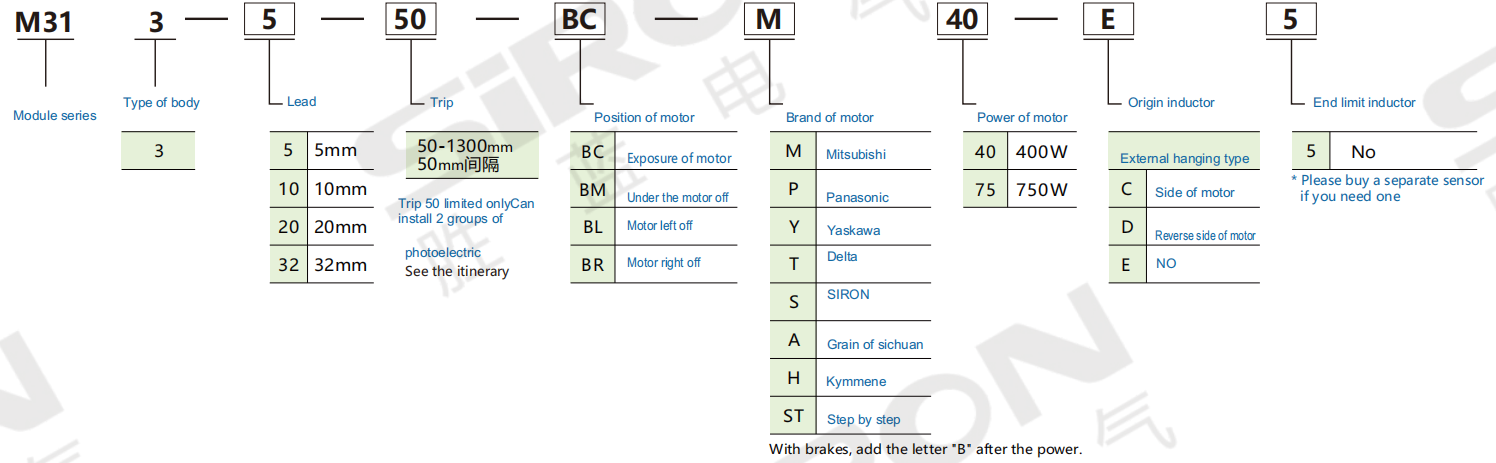

选择示例：M313-5-50-BC-M40B-E5是M313系列，指南5mm，中风50，电动机暴露，Mitsubishi 400W带有制动器，无原点传感器，无极限传感器；

注意：如果您需要其他样式，请咨询我们的销售人员。原点传感器：选择冲程50mm的极限：（1）应将原点类型限制放置在不同的侧面，（2）应安装在幻灯片座的两侧；

产品规格

项目			规格
规格	可重复性（mm）		±0.01
	球螺丝引线（mm）		5	10	20	32
	最大速度（mm/s）		250	500	1000	1600
	最大有效载荷（kg）	水平的	110	88	40	30
		垂直的	33	22	10	8
	额定推力（n）		1388	694	347	218
	中风俯仰（mm）		50-1250mm/50      间隔
sarts	交流伺服电力（W）		400
	可以配备踏入电机		86
	球螺钉（毫米）		C7φ16
	耦合（mm）		10×14
	家庭传感器	外部	K017-A6

安装方法

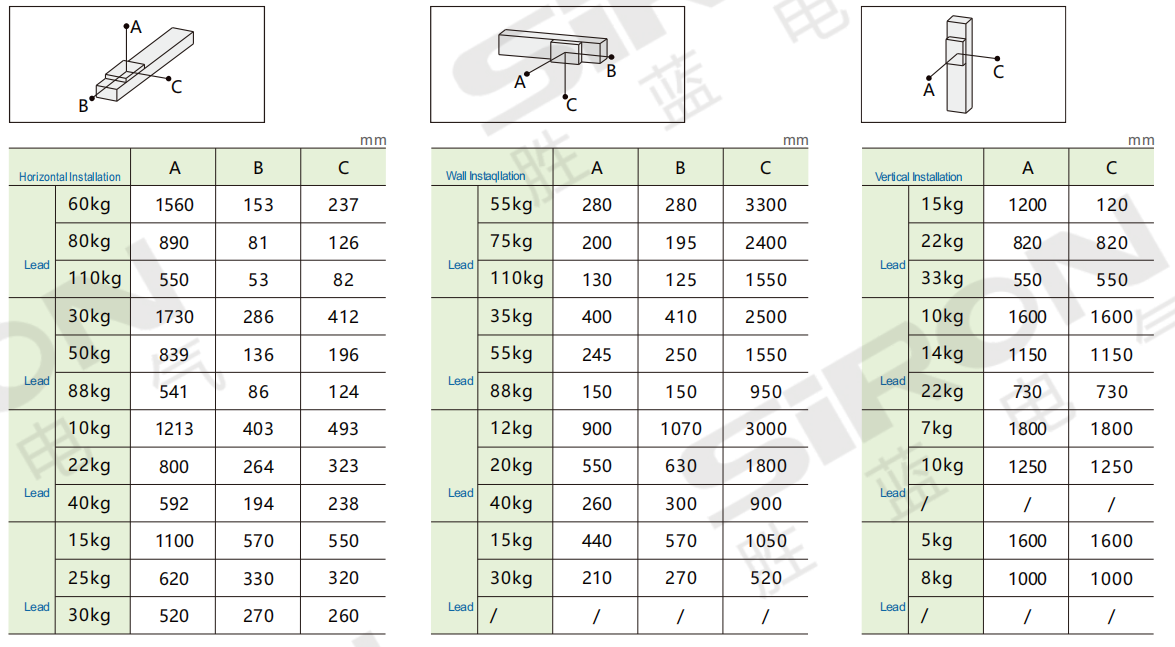

允许悬伸量

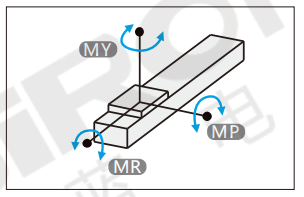

静载荷力矩

我的	606
国会议员	606
先生	1168

适用电机品牌

品牌	电机标记     是否带刹车	电机容量	电压	电机模型	电压
三菱	Nobrakes（卧式）	400	220	HG-KR43	MR-J4-40A
	M 带刹车（立式）	400	220	HG-KR43B
松下	无刹车（水平式）	400	220	MHMD042G1U	MBDHT2510
	P 带刹车（立式）	400	220	MHMD042G1V
三角洲	Nobrakes（水平风格）	400	220	ECMA-C20604ES	ASD-B20421-B
	T 带刹车（立式）	400	220	ECMA-C20604FS

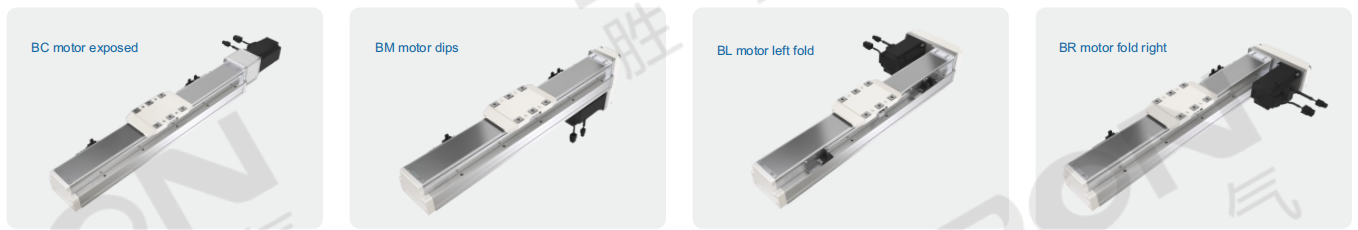

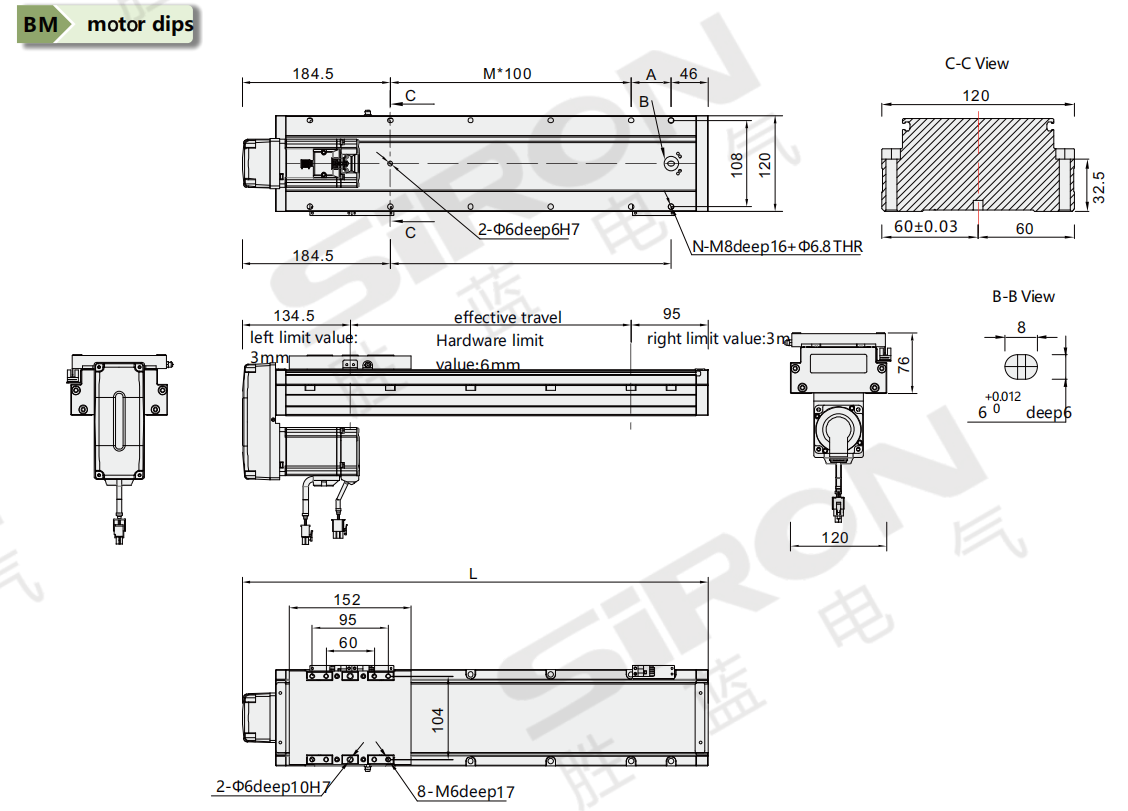

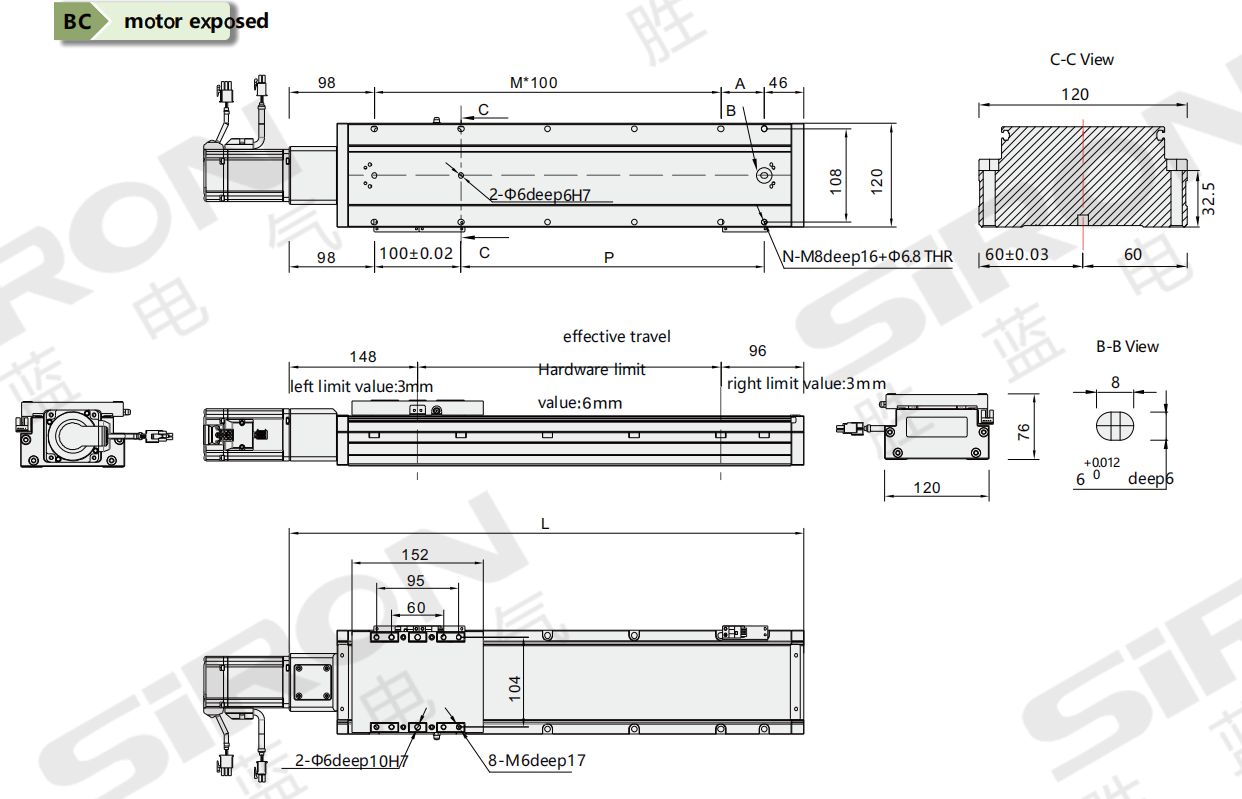

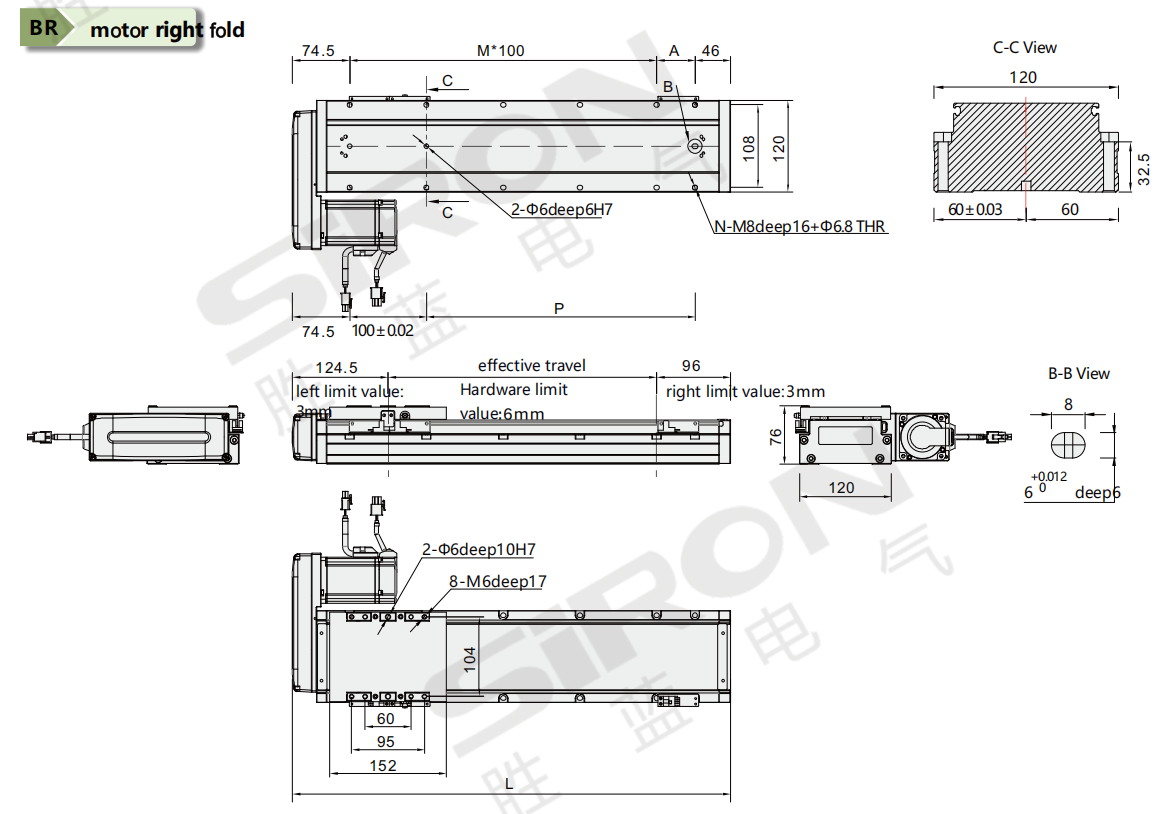

通用尺寸图

当行程为50、100时，由于主体上的锁紧式固定孔会被滑座盖住，因此只需4颗螺丝即可固定。  建议客户使用底部锁紧式固定孔来锁紧主体

中风	50	100	150	200	250	300	350	400	450	500	550	600	650
L	294	344	394	444	494	544	594	644	694	744	794	844	894
A	50	100	50	100	50	100	50	100	50	100	50	100	50
M	1	1	2	2	3	3	4	4	5	5	6	6	7
N	6	6	8	8	10	10	12	12	14	14	16	16	18
P	50	100	150	200	250	300	350	400	450	500	550	600	650
重量（公斤）	5.05	5.40	5.75	6.10	6.45	6.80	7.15	7.50	7.85	8.20	8.55	8.90	9.25
中风	700	750	800	850	900	950	1000	1050	1100	1150	1200	1250	1300
L	944	994	1044	1094	1144	1194	1244	1294	1344	1394	1444	1494	1544
A	100	50	100	50	100	50	100	50	100	50	100	50	100
M	7	8	8	9	9	10	10	11	11	12	12	13	13
N	18	20	20	22	22	24	24	26	26	28	28	30	30
P	700	750	800	850	900	950	1000	1050	1100	1150	1200	1250	1300
重量（公斤）	9.60	9.95	10.30	10.65	11.00	11.35	11.70	12.05	12.40	12.75	13.10	13.45	13.80

当行程为50、100时，由于主体上的锁紧式固定孔会被滑座盖住，因此只需4颗螺丝即可固定。  建议客户使用底部锁紧式固定孔来锁紧主体

中风	50	100	150	200	250	300	350	400	450	500	550	600	650
L	280.5	330.5	380.5	430.5	480.5	530.5	580.5	630.5	680.5	730.5	780.5	830.5	880.5
A	50	100	50	100	50	100	50	100	50	100	50	100	50
M	0	0	1	1	2	2	3	3	4	4	5	5	6
N	4	4	6	6	8	8	10	10	12	12	14	14	16
P	50	100	150	200	250	300	350	400	450	500	550	600	650
重量（公斤）	5.25	5.60	5.95	6.30	6.65	7.00	7.35	7.70	8.05	8.40	8.75	9.10	9.45
中风	700	750	800	850	900	950	1000	1050	1100	1150	1200	1250	1300
L	930.5	980.5	1030.5	1080.5	1130.5	1180.5	1230.5	1280.5	1330.5	1380.5	1430.5	1480.5	1530.5
A	100	50	100	50	100	50	100	50	100	50	100	50	100
M	6	7	7	8	8	9	9	10	10	11	11	12	12
N	16	18	18	20	20	22	22	24	24	26	26	28	28
P	700	750	800	850	900	950	1000	1050	1100	1150	1200	1250	1300
重量（公斤）	9.80	10.15	10.85	11.20	11.55	11.90	12.25	12.60	12.56	12.91	13.26	13.61	13.96

注：电机折叠时，若选用刹车电机或超出电机总长度限制，则不能使用标准PIN孔。  如果您有任何需求，请咨询我们的销售人员。

当行程为50时，由于主体上的锁紧式固定孔会被滑座盖住，因此只需4颗螺丝即可固定。  建议客户使用底部锁紧式固定孔来锁紧主体。

中风	50	100	150	200	250	300	350	400	450	500	550	600	650
L	270.5	320.5	370.5	420.5	470.5	520.5	570.5	620.5	670.5	720.5	770.5	820.5	870.5
A	50	100	50	100	50	100	50	100	50	100	50	100	50
M	1	1	2	2	3	3	4	4	5	5	6	6	7
N	6	6	8	8	10	10	12	12	14	14	16	16	18
P	50	100	150	200	250	300	350	400	450	500	550	600	650
重量（公斤）	5.25	5.60	5.95	6.30	6.65	7.00	7.35	7.70	8.05	8.40	8.75	9.10	9.45
中风	700	750	800	850	900	950	1000	1050	1100	1150	1200	1250	1300
L	920.5	970.5	1020.5	1070.5	1120.5	1170.5	1220.5	1270.5	1320.5	1370.5	1420.5	1470.5	1520.5
A	100	50	100	50	100	50	100	50	100	50	100	50	100
M	7	8	8	9	9	10	10	11	11	12	12	13	13
N	18	20	20	22	22	24	24	26	26	28	28	30	30
P	700	750	800	850	900	950	1000	1050	1100	1150	1200	1250	1300
重量（公斤）	9.80	10.15	10.85	11.20	11.55	11.90	12.25	12.60	12.56	12.91	13.26	13.61	13.96

当行程为50、100时，由于主体上的锁紧式固定孔会被滑座盖住，因此只需4颗螺丝即可固定。  建议客户使用底部锁紧式固定孔来锁紧主体。

中风	50	100	150	200	250	300	350	400	450	500	550	600	650
L	270.5	320.5	370.5	420.5	470.5	520.5	570.5	620.5	670.5	720.5	770.5	820.5	870.5
A	50	100	50	100	50	100	50	100	50	100	50	100	50
M	1	1	2	2	3	3	4	4	5	5	6	6	7
N	6	6	8	8	10	10	12	12	14	14	16	16	18
P	50	100	150	200	250	300	350	400	450	500	550	600	650
重量（公斤）	5.25	5.60	5.95	6.30	6.65	7.00	7.35	7.70	8.05	8.40	8.75	9.10	9.45
中风	700	750	800	850	900	950	1000	1050	1100	1150	1200	1250	1300
L	920.5	970.5	1020.5	1070.5	1120.5	1170.5	1220.5	1270.5	1320.5	1370.5	1420.5	1470.5	1520.5
A	100	50	100	50	100	50	100	50	100	50	100	50	100
M	7	8	8	9	9	10	10	11	11	12	12	13	13
N	18	20	20	22	22	24	24	26	26	28	28	30	30
P	700	750	800	850	900	950	1000	1050	1100	1150	1200	1250	1300
重量（公斤）	9.80	10.15	10.85	11.20	11.55	11.90	12.25	12.60	12.56	12.91	13.26	13.61	13.96

注：电机折叠时，若选用刹车电机或超出电机总长度限制，则不能使用标准PIN孔。  如果您有任何需求，请咨询我们的销售人员
