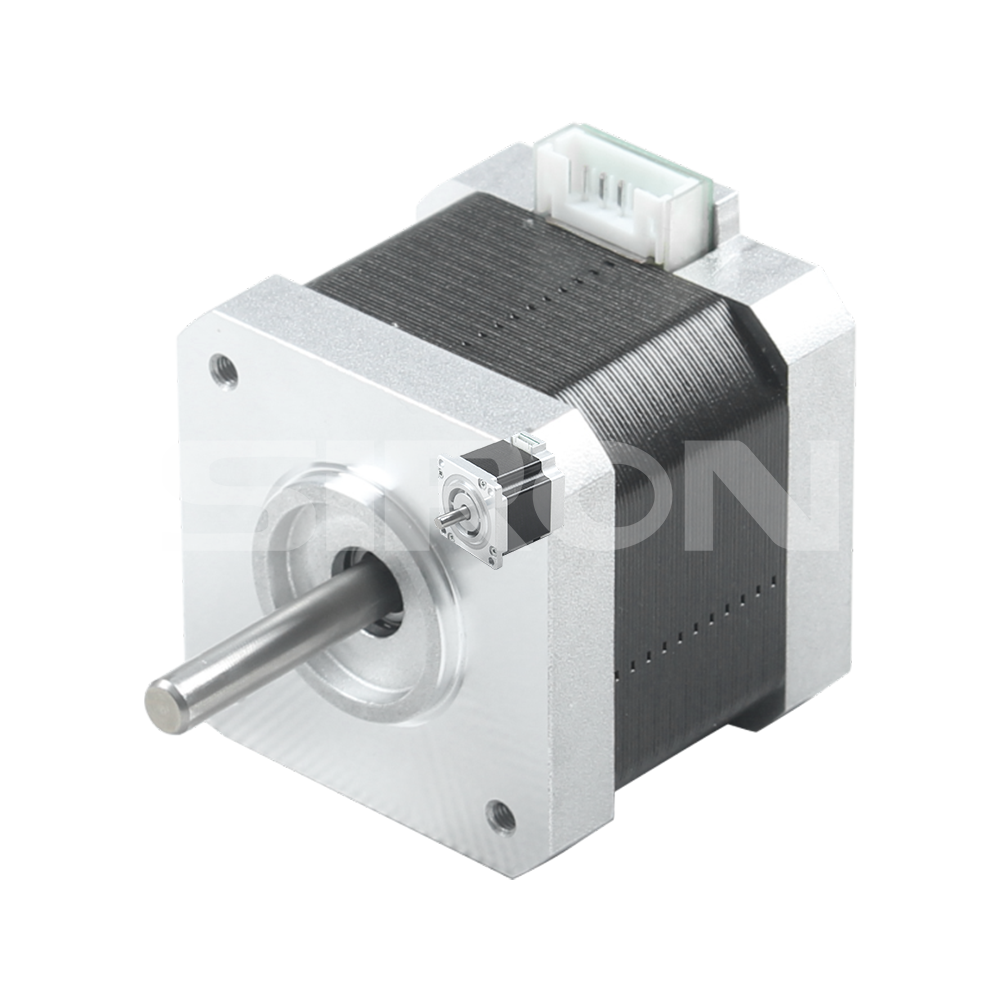

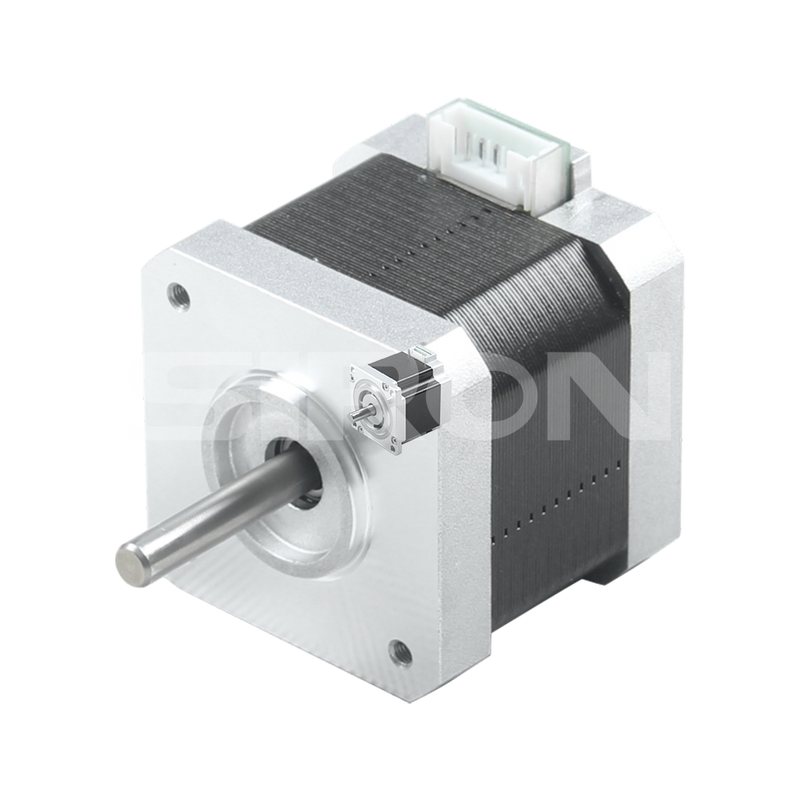

SiRON M272-C42 系列 1.8° 42mm 两相步进经济型电机

关于选拔

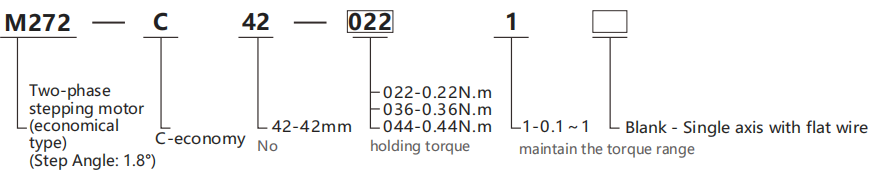

选型举例：M272-C42-0221代表M272系列两相步进电机（经济型），机座号42mm，保持扭矩11.2Nm，单轴扁线。

规格

模型	M272-C42系列
径向游隙	0.02mm@450g	步距角	1.8°
轴向间隙	0.08mm@450g	步距角精度	±5%(整级空载)
最大径向力	28N(距法兰20mm）	绝缘电阻	100MΩ，500VDC
最大轴向力	10N	环境温度	-20℃~+50℃
介电强度	600VAC/1秒	绝缘等级	B级

电气性能

模型	M272-110-1123	M272-110-2103	M272-110-2803
适配器驱动器	M280-860	M280-860	M280-860
每相电流	5.5	6.5	8
保持扭矩	11.2	21	28
定位扭矩	0.55	1.09	1.62
每个阻力	0.7	0.72	0.67
各电感	9.8	11.5	12
引线数量	4	4	4
转动惯量	5600	13000	173000
重量	5	8.4	11.7
体长	99	150	201

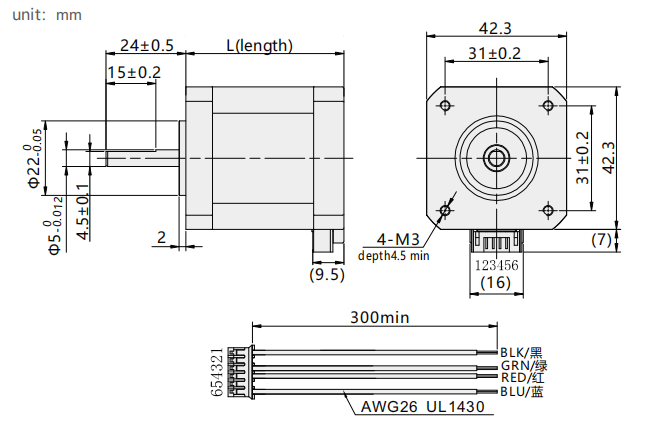

Dimensions

接线图
