T308-1
SiRON
8517799000
关于选拔
选型示例：T308-1-D1代表集成IO模块系列，协议为EtherCAT。它具有 16 通道数字输入和 16 通道数字（晶体管）输出 (NPN)。
输入/输出特性（数字）
| 代码 | 输入输出 | 输出 |
| 1 | 16路数字输入 | 16路数字（晶体管）输出（NPN） |
| 2* | 16路数字输入 | 16路数字（晶体管）输出（PNP） |
| 3 | 32路数字输入 | 0路数字输出 |
| 4 | 0路数字输入 | 32路数字（晶体管）输出（NPN） |
| 5* | 0路数字输入 | 32路数字（晶体管）输出（PNP） |
注：皮带*正在开发中，尚未上市
规格
| 电源 | 标称：24V，允许范围：18-30V，最大：150mA |
| 发送 | 须遵守协议 |
| 接线 | 0.3mm²(22AWG)至1mm²(17AWG)冷压线长度：10mm |
| 外部连接 | 插入式弹簧端子 |
| 安装方式 | 35mm DIN 导轨 |
| 重量 | 约136克 |
| 方面 | 120×24×93毫米 |
| 工作温度 | -10～+55℃ |
| 储存温度 | -25～+70℃ |
| 相对湿度 | 5%～95%非凝结 |
| 防护等级 | IP20 |
| 使用场合 | 避免灰尘、油雾及腐蚀性气体 |
数字输入/输出
| 型号 | T308-1-D1 | T308-1-D3 |
| 类型 | 光耦输入NPN与PNP兼容 输出NPN | 光耦 输入NPN 与PNP 兼容 |
| 消耗电流 | 128毫安 | 100毫安 |
| 隔离 | IO到内部总线：光耦隔离500V | |
| “0”信号电压 | NPN：12～30V；PNP：0～5V | |
| “1”信号电压 | NPN：0～5V；PNP：12～30V | |
| 开/关响应时间 | 输入：30us/10us；输出：12us/40us | 输入：30us/10us |
| 负载能力 | 标称：300mA，单通道：最大500mA， 连续8通道：最大2A | / |
| 负载类型 | 阻性负载、感性负载、灯负载 | |
| 诊断与报警 | 支持 | |
数字输出
| 型号 | T308-1-D4 |
| 类型 | 输出 NPN |
| 消耗电流 | 156毫安 |
| 隔离 | IO到内部总线：光耦隔离500V |
| 开/关响应时间 | 输出：12us/40us |
| 负载能力 | 标称：300mA，单通道：最大：500mA，连续8通道：最大：2A |
| 负载类型 | 阻性负载、感性负载、灯负载 |
| 诊断与报警 | 支持 |

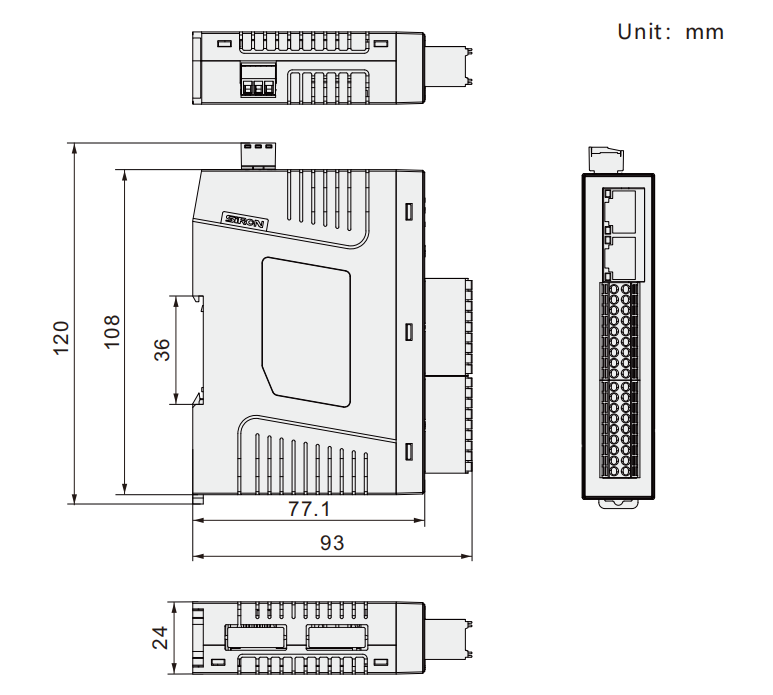

Dimensions

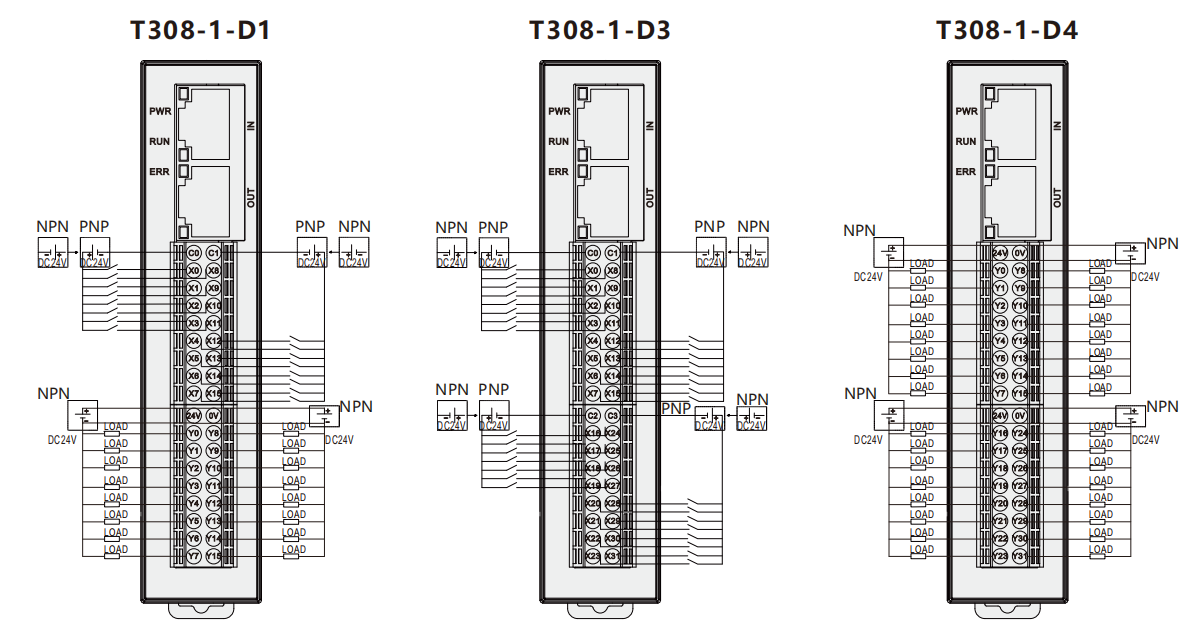

接线图
