K524-1系列
SiRON
9033000090
规格

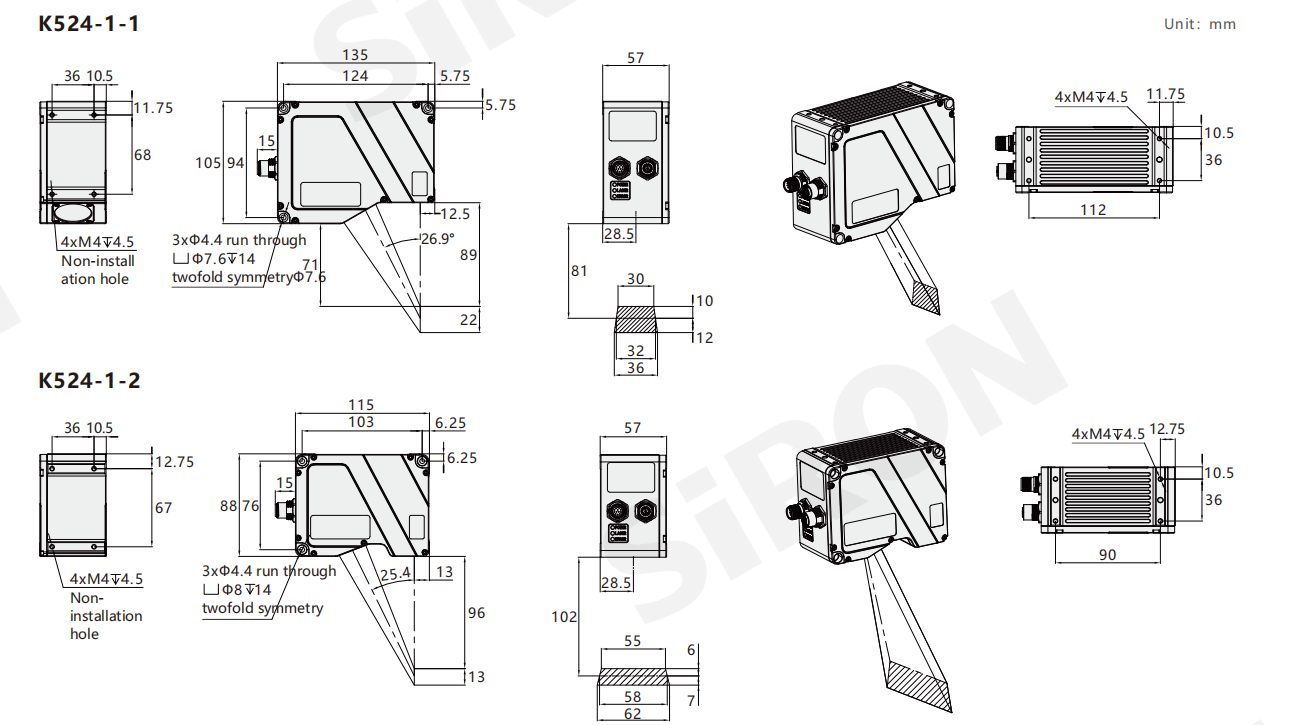

| 模型 | K524-1-1 | K524-1-2 |
| 外貌 |  |  |
| 安装距离(mm) | 81 | 102 |
| Z轴范围(mm) | 22 | 13 |
| X轴近端(mm) | 30 | 55 |
| X线宽度(mm) | 32 | 58 |
| X轴远端(mm) | 36 | 62 |
| 轮廓点数 | 3200 | 3200 |
| X轴间距(um) | 10 | 20 |
| X-ais 重复性 (um) | 1.2 | 2 |
| Z轴重复精度(um) | 0.5 | 1 |
| Z 轴线性度('%FS.) | ±0.01 | ±0.02 |
| 采样帧率(Hz) | 0.6-10K | 2.5-10K |
| 沟通方式 | 千兆位以太网接口 | |
| 触发方式 | 单端/编码器/软件触发 | |
| 界面 | RS422*2/RS485*2 | |
| 光源 | 405nm 蓝色 激光，10mW，2M | |
| 输入电压 | 24VDC±10%@1A | |
| 防护等级 | IP67级 | |
| 环境湿度 | 0-50℃ | |
| 环境温度 | 20-80%RH（无凝露） | |
| 自我抵抗 | 10～55Hz，双振幅1.5mm，X、Y、Z方向各2小时 | |
| 抗冲击性 | 半正弦波冲击，峰值加速度为15g，持续时间为 11ms | |

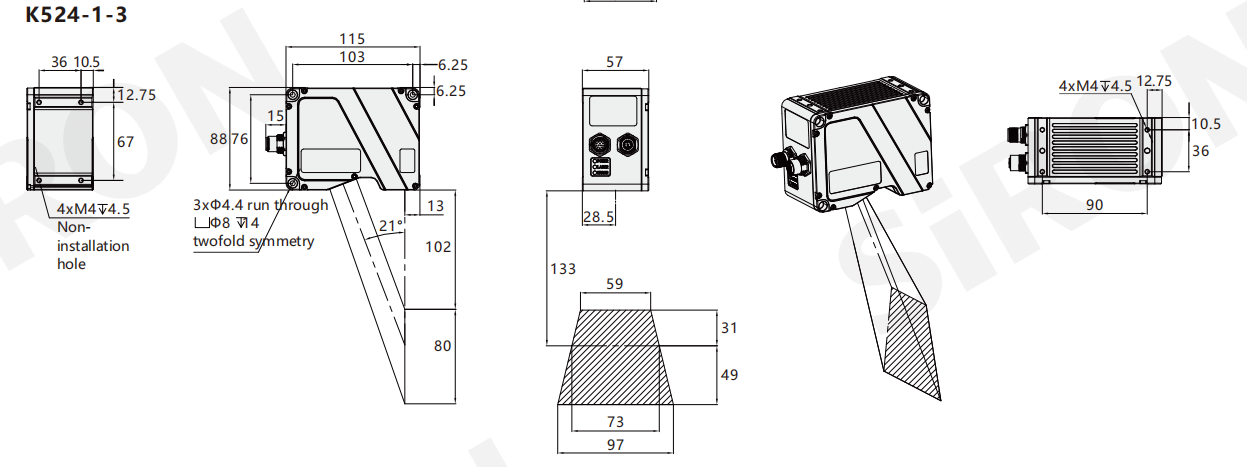

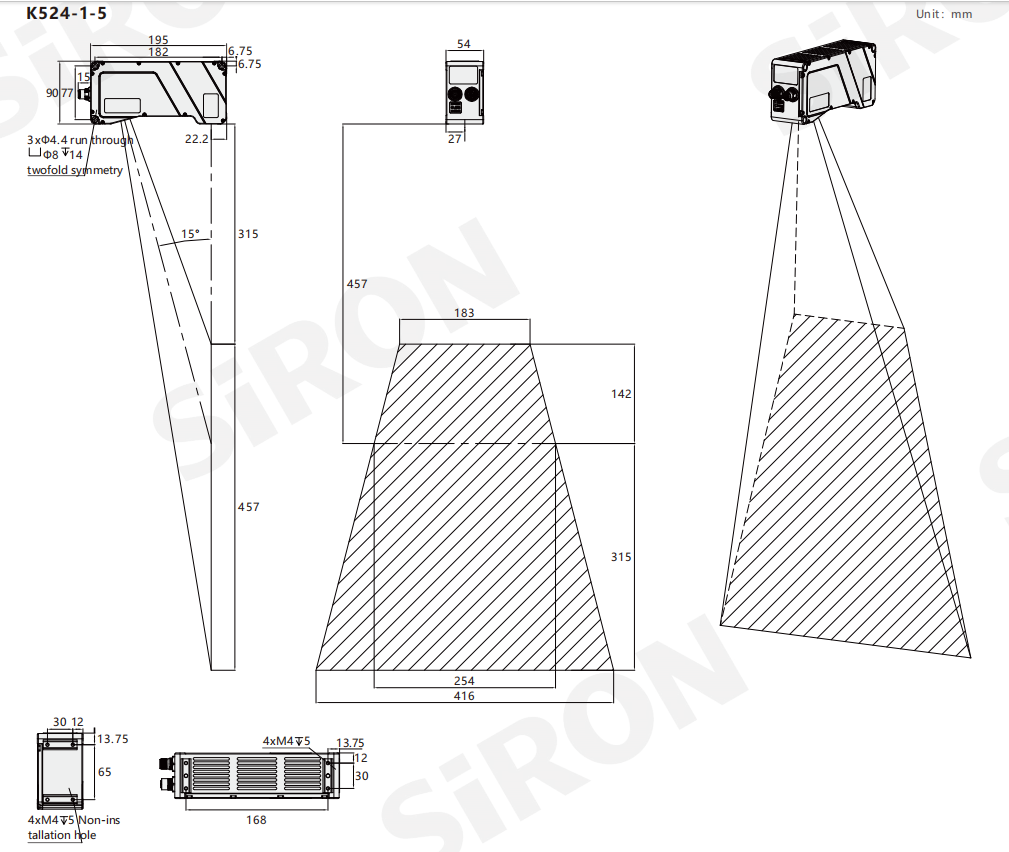

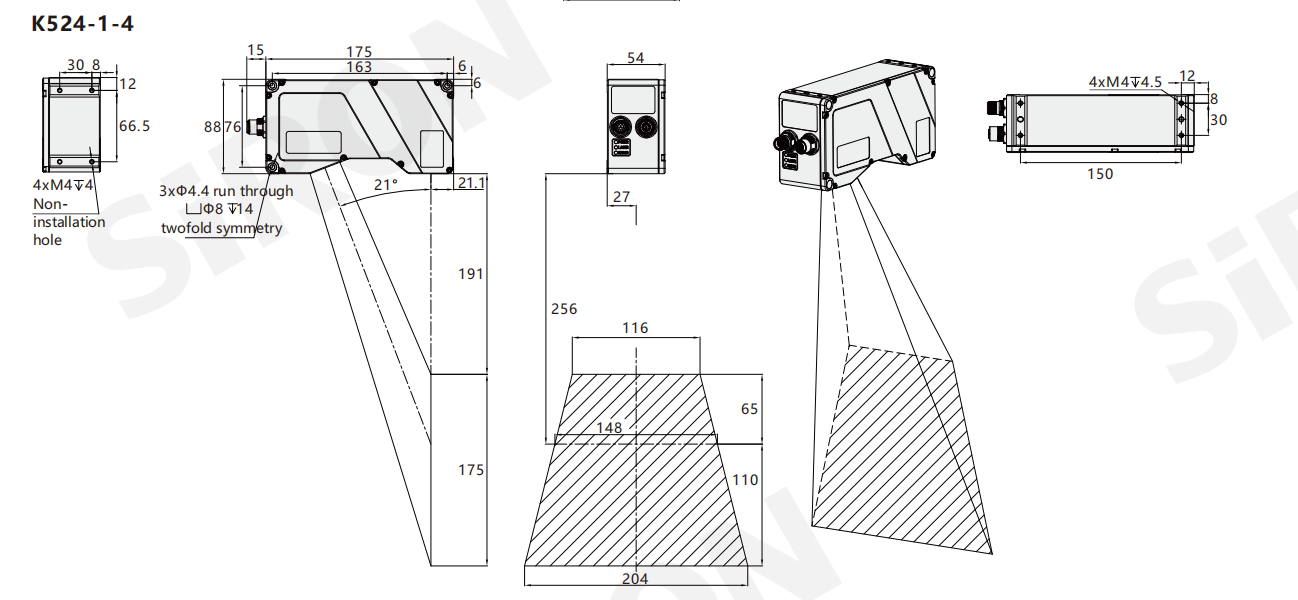

| 模型 | K524-1-3 | K524-1-4 | K524-1-5 |
| 外貌 |  |  |  |
| 安装距离(mm) | 133 | 256 | 457 |
| Z方向范围(mm) | 80 | 175 | 457 |
| X轴近端(mm) | 59 | 116 | 183 |
| X轴线宽度(mm) | 73 | 148 | 254 |
| X轴远端(mm) | 97 | 204 | 416 |
| 轮廓点数 | 3200 | 3200 | 3200 |
| X轴间距(um) | 30 | 64 | 120 |
| X轴重复精度(um) | 4 | 7 | 16 |
| Z 轴重复能力 (um) | 1.6 | 3 | 10 |
| Z-avis线性度(%FS) | ±0.02 | ±0.02 | ±0.02 |
| 采样帧率(Hz) | 0.6-10K | 0.6-10K | 0.6-10K |
| 通讯方式 | 千兆位以太网接口 | ||
| 老虎模式 | 单端/编码器/软件触发 | ||
| 界面 | RS422*2/RS485*2 | ||
| 光源 | 405nm蓝色激光，10mW，2M | ||
| 输入电压 | 24VDC±10%@1A | ||
| 防护等级 | IP67级 | ||
| 环境湿度 | 0-50℃ | ||
| 环境温度 | 20-80%RH（无凝露） | ||
| 自我抵抗 | 10～55Hz，双振幅1.5mm，X、Y、Z方向各2小时 | ||
| 抗冲击性 | 半正弦波冲击，峰值加速度为15g，持续时间为11ms | ||

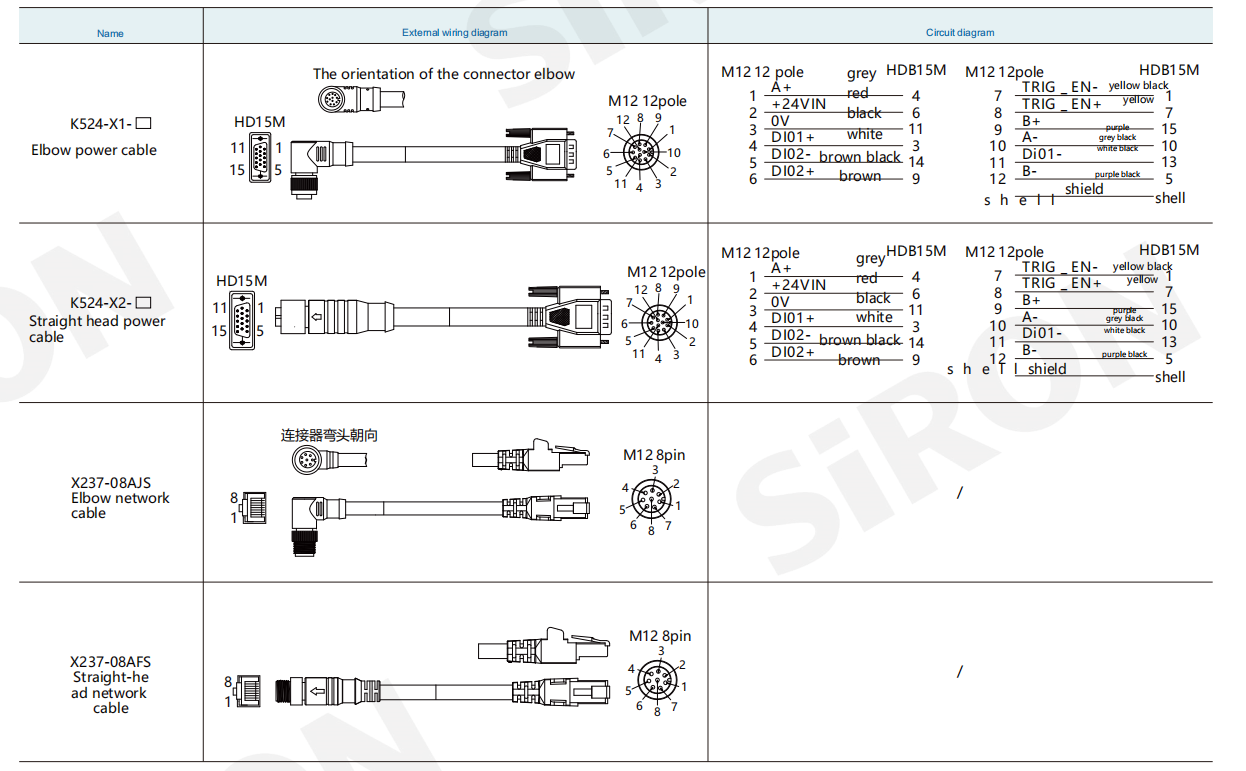

相关配件
注：电缆长度可定制。例如，定制的3米弯头电源线，型号K524-X1-3M。
方面

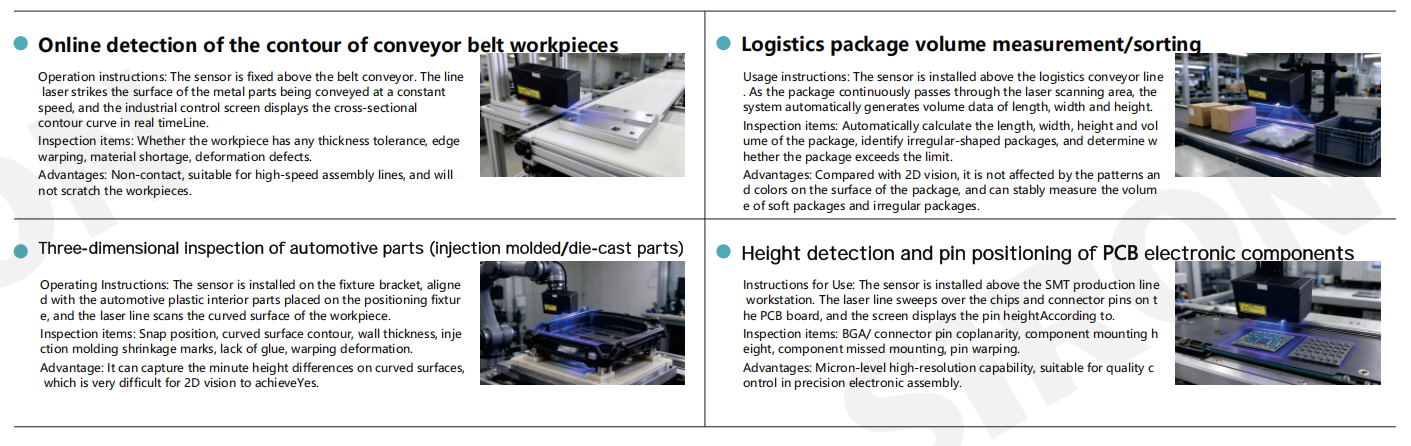

应用案例
